Optotune的焦距可调透镜在显微成像领域具有良好前景

作者:admin  时间:2023-3-6 9:34:55


可调焦液态镜头在显微成像行业的具体应用

-宽场显微

-共聚焦显微

-3D光片显微

-光谱学

-数字全息显微


电动可调焦透镜在显微成像应用的优势

-快速z轴堆叠

-无振动

-工作距离范围大

-无色差

-使用寿命长


可调焦液态镜头在光路中的位置


在显微镜行业,快速Z轴聚焦和图像稳定性一直是一个艰难的权衡;由于速度慢(步进电机Z致动器)或由于行程和振动小(压电定位器),诸如步进电机Z致动器或压电定位器的当前技术正在影响生命科学业务的吞吐量。始终有必要将这两种不同的技术结合起来,以克服这些瓶颈,从而增加系统的复杂性和成本。

Optotune可调焦透镜/电动可调焦透镜为克服这一挑战提供了一种多功能、紧凑且经济高效的解决方案。由于没有平移力学,液态透镜可以在几毫秒内聚焦,结合粗聚焦和精聚焦范围,确保在数十亿次循环的寿命内无振动和可靠性。一个特别有趣的用例是使用焦距可调透镜进行z堆叠,以获取3D信息(DFF)或计算具有扩展景深(EDOF)的图像。



可调焦透镜用于非远心透镜的配置

在显微镜系统中,可调焦液态镜头最直接的集成是将其放置在物镜的正上方,这对于无限校正物镜来说尤其实用。这种配置的优点是可以实现非常大的Z范围。例如,在放大40倍时,具有5屈光度调谐范围的液态透镜将产生约160µm的工作距离范围。在Z范围内有一个放大率变化,这是线性和可复制的。


焦距可调透镜用于无变倍放大的远心透镜配置

不希望改变放大率的显微镜系统需要可调焦液态镜头不影响放大率的配置。这可以通过将其放置在共轭光瞳位置的中继透镜系统中来实现。与非远心配置中一样,可实现的Z范围通常较小。


可调焦透镜用于消除散斑的荧光照明

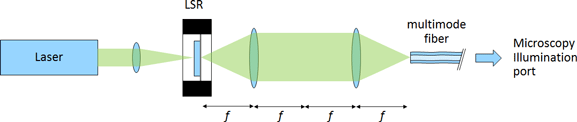

当使用激光照明时,Optotune的激光散斑消除器可用于提高图像质量。典型的配置是将激光聚焦到振荡漫射器上,并通过4f系统将光斑成像到多模光纤中。
