LPA激光衰减器软件使用说明

作者:admin  时间:2023-4-19 10:44:43

Optogama电动激光功率衰减器仅用于工业和科学用途。激光衰减器简称LPA,如果有任何其他电子设备与激光功率衰减器连接或一起使用,也必须遵守适用于这些设备的所有法律规定和技术标准。

如需任何技术援助和咨询,请联系Optogama或者在国内的经销商深圳维尔克斯光电。


4. 软件部分

4.1. 运行最低配置

-处理器:1GHz

-内存: 512Mb

-硬盘存储:4.5Gb (32-bit/64-bit)

4.2. 系统要求

为了安装该软件,用户需要有管理员权限。为了运行LPA app,需要安装 Microsoft .NET 4.5.2 Framework或者更新的版本,安装程序会检测系统并自动安装。管理员权限为安装所需,如果您在计算机上没有管理员权限,请与网络管理员联系。

4.3. 支持的操作系统

- Windows Vista SP2

- Windows 7 SP1

- Windows 8

- Windows 8.1 (.NET included with OS)

- Windows 10 (.NET 4.6 included with OS)

- Windows Server 2008 SP2/R2

- Windows Server 2012 (.NET included with OS)

4.4. 安装步骤

1. 下载最新的LPA软件,官网链接www.optogama.com, www.4lasers.com

2. 运行安装文件,安装窗口会自动跳出,点击下一步;


3. 可以选择是否创建桌面图标,点击下一步

确认安装信息,点击“install”

4. 等待

安装

5. 点击“finish”,结束安装。

HD-15连接线把设备和控制器连在一起。

6. 用USB或者RS232连接线把PC和控制器连在一起。

7. 将电源接头接入控制器,交流适配器接入插座

8. 设备会被自动检测到且自动配置

9. 设备安装完成。

4.5 软件使用

注意,如果设备没有安装完毕,不要打开开关。否则会损坏光学元器件。一切就绪之后,点开桌面图标

4.5.1. 连接

10. 连接后将出现设备选择器窗口。从下拉菜单中选择COM端口(激光功率衰减器连接到的端口),如果设备不可见,请按“connect”以连接设备或点击“Rescan”重新识别。当设备通过USB电缆连接时,选择“filter”,这样除了我们的设备所有其他COM端口将被隐藏。注意:当通过RS232电缆连接时,必须取消选择“filter”,否则设备将无法识别连接。

4.5.2. 参数设置,校准

11. 第一次使用激光功率衰减器时需要校准。弹窗会弹出warning

12. 对激光功率衰减器来说,移动鼠标到界面左侧窗口的齿轮符号,选择设置,设置菜单就会弹出。

13.请按以下步骤进行校准

1. 采用默认设置;

2. 归位设备;

3. 找到最小功率位置;

4. 设定目前位置为最小功率;

5. 如果有必要,选择额外的测量单位;

6. 每次归位之后选择程序:

a. Min power:每次归位之后,衰减器会立刻回到最小功率的位置;

b. Last position:每次归位之后,衰减器会回到上一次使用过的位置;

c. OFF:每次归位之后,衰减器会保持原位。

7. 选择是否需要在开机后自动归位;

8. 选择是否需要物理按钮,如果不需要,可以点击“Buttons OFF”去锁住按键;

9. 在完成校准后会进入到主界面。

注意:归位后信息框就会出现。


4.5.3. 主界面

如果没有操作错误,设备也都连接与归位完成,那校准程序就会成功完成,设备也会准备就绪。

4.6. 以太网连接

LPA软件实现了TCP/IP通信。一旦为TCP/IP通信正确配置了LPA设备的网络设置,在软件中实际上就是即插即用。软件的接口和用法与USBRS-232相同,只是通讯协议有所改变。

注意:在使用之前,LPA网络设置必须使用USBRS-232连接进行配置。可以使用命令程序描述(后文中提到)或者软件去实现。

4.6.1. TCP/IP协议

该设备可以通过RJ45连接器进行通信,使用传输控制协议/因特网协议“(TCP/IP)网络协议。TCP/IP协议的设计使得网络中的每一台计算机或设备都有唯一的IP地址,每个IP地址可以在多达65535个不同的端口上打开和通信,用于向任何其他网络设备发送和接收数据。IP地址唯一地标识网络上的计算机或设备,一个端口号标识一台计算机或设备与另一台计算机或设备之间的特定连接(两个IP地址之间)。一个TCP/IP端口可以被认为是一个私有的双向通信线路,其中端口号用于识别两种设备。TCP/IP协议创建一个虚拟IP端口C和网络的硬件和软件是负责路由数据进出每个虚拟IP端口。

4.6.2. 用户与服务器的连接

TCP/IP连接的工作方式就像一个电话,有人必须通过拨号电话发起连接。在连接的另一端,必须有人在听电话,然后在有电话进来时拿起电话。TCP/IP连接中的客户端是LPA控制器,它是拨打电话的,服务器是监听来电的计算机或其他设备。客户端需要知道它要连接的任何服务器的IP地址,在建立连接之后,它还需要知道它想要发送和接收数据的端口号。服务器只需要建立连接后听电话,并在客户端发起连接时接受或拒绝它们。

一旦在TCP/IP客户端和TCP/IP服务器之间建立了通过TCP/IP端口的连接,数据就可以向任何一个方向发送。LPA控制器永远不会通过TCP/IP端口发送任何数据,除非TCP/IP服务器发出命令(命令描述请见后文)。客户端和服务器之间会保持通信连接状态,直到客户端或服务器终止连接。

上文基本描述了TCP/IP通信如何工作的一念。为了更深入的理解,至少要了解网络的基础知识。


4.6.3. 使用LPA软件进行网络配置

1. 通过USB或者RS232LPA连接PC

2. 打开LPA软件,在识别连接到LPA后,进入“Settings”>”Configure Network“菜单,LAN口设置窗口会出现:

窗口左边显示的是目前的网络设置,窗口右边显示的是可用的网络接口。一般只有一个可用的接口,而且也是被建议使用的接口。

3. 配置网络设置的步骤

3.1. 输入服务器IP地址,通常进入菜单后就是自动填好了;

3.2. 输入用户的IP地址,在本地网络中选一个独一无二的;

3.3. 输入默认网关地址,自动填好的;

3.4. 输入子网掩码,自动填好的;

3.5. 输入端口号,默认是 555,但是可以选择任何小于65535的号。

网络配置完成。


4.6.4. 使用LPA软件进行网络连接

1. 通过cable连接到LPA控制器;

2. 打开LPA软件;

3. 打开“Ethernet Connection”,从下拉菜单中选择你的网络服务器(TCPIP,一般只有一个;

4. 输入通信端口号(默认555),点击“Start Server”;

注意,ServerTCP)和用户(LPA)的端口号需相同;

5. 如果一切配置都正确,LPA应该会在列表中显示出来。你会看到LPA的序列号和所连网络的IP,选择连接的设备,点击“Open”


为了更进一步的使用操作,参考“4.5 软件使用TCP服务器启动后,它始终只等待LPA设备。

附注:如果任何其他设备或计算机尝试连接到TCP服务器,连接将被拒绝。


4.6.5. 使用命令程序配置网络

这份手册将介绍两种情况下的网络设置配置。

第一种情况是LPA和设备在同一网络上通信

第二种情况是LPA和其他设备用不同的网络通信。后者类似于第一种情况,但包含了更多的步骤。

a. LPA和设备在同一网络上通信


如图所示,要与LPA通信的设备必须是TCP服务器,而LPA默认为TCP客户端。服务器和LPA都连接到路由器。服务器可能通过以太网电缆或Wi-Fi连接。根据此设置,LPA网络设置必须设置如下


通过这些设置,网络客户端IP地址为192.168.30.140LPA设备将尝试通过端口555连接到IP地址为192.168.30.153的网络服务器(PC)。连接将通过路由器的IP地址是192.168.30.100,两个设备都连接到它。如果一切都配置正确,TCP服务器在监听端口555时应该收到来自LPA设备的连接请求。

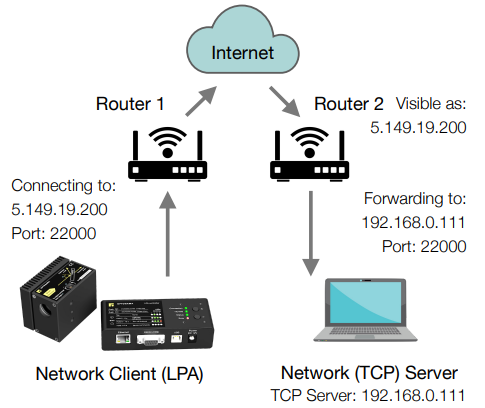

b. LPA和其他设备用不同的网络通信


LPA是客户端,另一个设备是服务器。在这种情况下,两个设备都在不同的网络上,它们可以达到对方的唯一途径是通过互联网。要做到这一点,LPA设置必须如下:


在这种情况下,LPA将尝试通过Internet连接到具有公共IP地址5.149.19.200的端口22000的路由器1,路由器2会接受从LPA和端口转发到IP地址为192.168.0.111的本地网络中的设备PC的连接。

附注:必须在路由器2上配置端口转发。此程序在不同的设备上有所不同,具体操作说明应在路由器2用户手册中提供。

4.7. 更新固件

如果您的设备固件版本与软件的固件版本不匹配,同时通过LPA软件连接到设备,您将被要求更新您的设备。如果弹出更新请求,但您想保留当前固件并使用LPA软件,则必须使用与该固件版本兼容的软件。

附注:已随设备交付兼容软件。为了更新您的设备或重写设备固件-必须使用USB电缆(通过RS232电缆更新不可用)

a. 在LPA软件中的About标签中找到并点击按钮“Firmware Upgrader”


b. 在打开的窗口中点击“Update”按钮,会询问是否需要进行更新


跳出warning提示之后,电机会关闭然后更新开始。


3. 更新一般在几分钟之后完成,如果一切设置都没问题就会弹出提示,更新完成。


一切就绪之后,你可以准备使用LPA了。

5. 程序命令

5.1. 接口

该设备可以使用USB20RS-232接口进行控制。设备将切换到所需的接口后,连接适当的电缆。

当使用RS-232接口时,控制器在配置的波特率上进行通信(见命令说明),使用8个数据位,无奇偶校验和1个停止位

5.2. 描述

当设备通过USB接口连接到PC时,它将显示为虚拟串行COM端口,因此所有PC端通信都可以在两个接口之间互换。与设备的所有通信都是通过发送以新行字符终止的文字ASCII字符串命令进行的。例如,可以通过发出“LPA>PWR!_10\n”命令将功率设置为10%,设备会响应“LPA>PWR!_10\n”

具体命令参见使用手册
