连续波二极管泵浦Ti:Sapphire激光器激光装置4Lasers

作者:admin  时间:2024-4-20 10:48:21

立陶宛4lasers公司推出了一款新型连续波二极管泵浦钛蓝宝石激光器装置!OptogamaTi:Sapphire激光器装置采用两个绿色固体激光二极管作为泵浦源,能够在近红外区域提供高达650毫瓦的输出功率,光学效率最高可达22%。绿色固体激光二极管波长为532nm,输出功率高达1.5W。客户可以根据自己的需求购买相对应的配件来组装适合自己应用的连续波二极管泵浦钛蓝宝石激光器。组装连续波二极管泵浦钛蓝宝石激光器所需的光学元件是激光二极管、聚焦镜、反射镜、柱透镜、激光腔输出耦合器OCTi:Sapphire晶体

预期激光参数:3瓦的入射泵浦功率下输出650毫瓦的功率,从而实现22%的光-光转换效率。

连续波二极管泵浦Ti:Sapphire激光器

连续波二极管泵浦Ti:Sapphire激光器的设置基于K. Gürel等人的文章[1]。立陶宛4Lasers根据上述文章提供了组装钛蓝宝石激光器所需的所有光学元件,实验装置如图1所示。

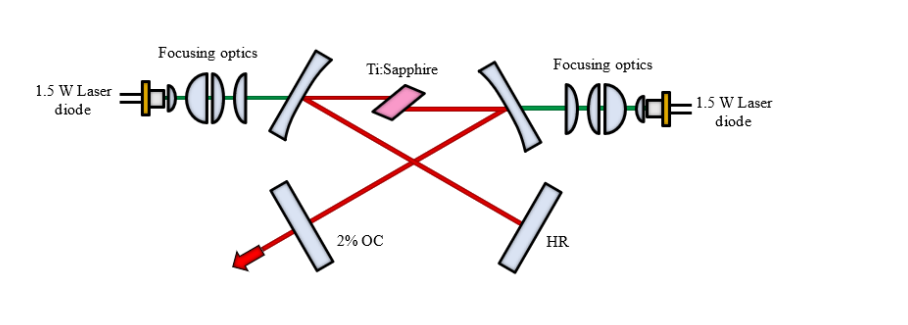

1. 连续波二极管泵浦钛蓝宝石激光器的激光装置

使用两个激光二极管作为泵浦源,波长为520nm,输出功率高达1.5W。每个泵浦输出光束都通过一个焦距为4 毫米的透镜进行准直,并通过一对焦距分别为15毫米和100毫米的平凸柱透镜沿慢轴方向展开。然后,该光束通过一个焦距为75毫米的球面透镜聚焦到增益介质中,形成束腰半径为24微米x50微米的焦点。

建议使用4毫米长的布鲁斯特切割钛蓝宝石晶体作为增益介质,该晶体在532纳米波长处的小信号泵浦吸收率为 4.1cm-1±20%),在这种情况下,520纳米波长处的单通道泵浦吸收率约为86%。分色泵浦反射镜(R=-50毫米)对泵浦波长(520 ± 20纳米)具有高透射率,对激光波长具有高反射率。这些反射镜与激光束成15°,距离晶体中的光束焦点28毫米。该腔体的两端分别以高反射镜HR和透射率为2%的激光腔输出耦合镜封闭。这两面镜子应放置在160毫米的距离上,从而形成一个腔模半径为20微米x47微米的空间。

组装连续波二极管泵浦钛蓝宝石激光器所需的光学元件如下。

型号

描述

价格

非球面透镜

SKU: 13401

材料:ECO-550;直径6.325mm;焦距4.0mm,数值孔径0.60;镀膜AR/AR@350-700纳米;入射角

84

平凸圆柱透镜

材料:UVFS;镜片尺寸:12.7x12.7mm;边缘厚度:2mm;焦距:15mm;镀膜S1/S2AR/AR@520±20nm;入射角:

/

平凸球面透镜

SKU: 13440

材料:UVFS;直径:ø25.4mm;边缘厚度:2mm;焦距:75mm

71

反射镜

SKU: 6379

材料:UVFS,尺寸ø25.4mmx5mm,波长范围:770-830nm,反射率:>99.5%AOI:0

60

激光腔输出耦合

材料:UVFS;入射角(AOI)0-5°;尺寸:25.4x5毫米;波长范围:770-830纳米;反射率:98% ± 1%

95


Optogama钛蓝宝石激光器的应用实例

-生物医学成像

-显微镜

-光学相干断层成像

-光谱学


预期激光参数

如果实现的激光输出参数与[1]文章中描述的不符,4Lasers不承担任何责任。在3W泵功率条件下,最大平均输出功率可达650mW。光对光效率可达22%。激光输出光束的M2因子接近1.0x1.2

参考文献

[1] H K. Gürel, V. J. Wittwer, M. Hoffmann, C. J. Saraceno, S. Hakobyan, B. Resan, A. Rohrbacher, K. Weingarten, S. Schilt, and T. Südmeyer «Green-diode-pumped femtosecond Ti:Sapphire laser with up to 450 mW average power, Optics Express vol. 23, no. 23, pp. 30043–30048, 2015.
