Holographix LLC衍射光栅、衍射光栅标准品、反射光栅、透射光栅、闪耀光栅、倾斜光栅等介绍

作者:admin  时间:2024-6-26 10:28:51

Holographix LLC公司其产品大类主要有微透镜阵列和漫射体、衍射光学、波导和其他产品。其中衍射光学产品大类下主要有衍射光栅、透射光栅、倾斜光栅、闪耀光栅、衍射光栅标准品,而波导产品大类下主要是衍射波导,本篇文章主要介绍Holographix公司的衍射光栅、透射光栅、倾斜光栅、闪耀光栅、衍射光栅标准品、衍射波导等产品。


一、Holographix衍射光栅(DOE光栅)



定制、高性价比、高质量

在过去的 25 年里,Holographix LLC与客户密切合作,指导他们开发基于衍射光栅(DOE光栅)的定制解决方案,从概念到生产。每个解决方案的核心都是一个或多个定制的最先进的复制衍射光栅(DOE光栅)。


Holographix LLC的优势

光学设计

Holographix的光学设计团队充分利用 Holographix LLC 专利复制材料的独特能力,为客户实现最高性能

性能卓越

衍射效率>90%,杂散光低。我们的客户证实了我们的独立测试结果:Holographix的定制表面浮雕衍射光栅(DOE光栅)具有卓越的衍射效率和更好的杂散光性能!

开发灵活

内部设计和开发能力加上独特的复制技术,使我们能够开发最先进的定制解决方案

卓越制造

高品质定制衍射光栅(DOE光栅),性能可重复!Holographix LLC 已通过 ISO 9001:2015 认证,所有光学元件和组件均在美国制造


衍射光栅(DOE光栅)应用领域:航空航天、光束扫描、激光、计量、眼科、制药、光谱学、电信。


可加工的光栅类型:透射光栅、闪耀光栅、倾斜光栅、啁啾光栅、反射光栅、高衍射效率光栅、高长宽比光栅、二元光栅、全息光栅、分光镜、低偏振相关损耗 (PDL) 光栅、曲面光栅、金属、介质或抗反射 (AR) 涂层光栅、在各种不同类型的基底上制作光栅。


Holographix可支持的定制衍射光栅(DOE光栅)规格

光栅尺寸

面积最大 600 毫米 x 350 毫米

空间频率

高达 5000 /毫米

波前

每英寸 <1/10 P-V

衍射效率

>90%(绝对值),PDL 较低

温度范围

-50° C 260°C(兼容回流焊)

耐化学性

大多数常见溶剂

损伤阈值

>1 MW/cm²


Holographix LLC 可支持的定制反射光栅规格

反射涂层

可定制金属涂层

保护性涂层

可定制电介质涂层


二、Holographix定制透射光栅


定制、高质量、低杂散光

Holographix LLC 与客户密切合作,协助他们开发从概念到生产的定制透反射光栅解决方案。我们已成功改进了设计和制造工艺,使我们能够生产定制的表面浮雕透反射光栅,其性能始终达到或超过体相位全息(VPH)光栅,但成本仅为VPH光栅的一小部分!


Holographix的优势

光学设计

Holographix LLC光学设计团队充分利用专利复制材料的独特能力,开发高纵横比解决方案,以满足客户的苛刻规格要求

性能卓越

Holographix生产的透射光栅在两个偏振面上都具有高衍射效率(低 PDL)和低杂散光。我们的客户证实了我们的独立测试结果:与(VPH)光栅相比,Holographix LLC 的定制透反射光栅性能更优!

开发灵活

我们专有的复制材料能够生产出高宽比透反射光栅。这种能力使 Holographix能够自由设计和生产其他公司无法实现的定制透反射光栅

卓越制造

高品质定制透反射光栅,性能可重复!Holographix LLC 已通过 ISO 9001:2015 认证,所有光学元件和组件均在美国制造

透射光栅应用领域:航空航天、光束扫描、激光、计量、眼科、制药、光谱学、电信。

可加工的光栅类型:透射光栅、闪耀光栅、倾斜光栅、啁啾光栅、反射光栅、高衍射效率光栅、高长宽比光栅、二元光栅、全息光栅、分光镜、低偏振相关损耗 (PDL) 光栅、曲面光栅、金属、介质或抗反射 (AR) 涂层光栅、在各种不同类型的基底上制作光栅。


Holographix可支持的定制透射光栅规格

光栅尺寸

面积最大 600 毫米 x 350 毫米

空间频率

高达 5000 /毫米

波前

每英寸 <1/10 P-V

衍射效率

>90%(绝对值),PDL 较低

折射率

1.52 1.68(可提供多种材料)

光学透过率:

400 纳米到 2.6 微米 >99%

抗反射涂层

可定制多层涂层

温度范围

-50° C 260°C(兼容回流焊)

耐化学性

大多数常见溶剂

损伤阈值

>1 MW/cm²

三、Holographix定制倾斜光栅


用于波导显示器和其他光学应用的高性能倾斜光栅

Holographix LLC 提供的元件和组件可优化下一代透视显示器以及其他各种光学应用。在显示系统方面,我们定制的斜光栅可最大限度地提高视角和吞吐量,带来极致的增强现实体验。在其他类型的光学系统中,我们的倾斜光栅可替代闪耀光栅和二元光栅。无论您是处于早期开发阶段,还是处于生产准备阶段,我们都将竭诚为您服务!


Holographix的优势

光学设计

Holographix LLC 的光学设计团队充分利用 Holographix LLC 专有斜面工艺和复制材料的独特能力,为客户实现最高性能

性能卓越

Holographix的定制斜光栅性能优于现成的二元解决方案

开发灵活

公司内部的设计和开发能力加上独特的复制技术,使我们能够开发出最先进的基于斜光栅的解决方案

卓越制造

高质量定制倾斜光栅,性能可重复!Holographix LLC 已通过 ISO 9001:2015 认证,所有光学元件和组件均在美国制造


倾斜光栅应用领域:航空航天、航空电子设备、消费品、游戏、工业、计量、太阳能、光谱学、电信。


倾斜光栅应用案例:头戴式显示器 (HMD)、抬头显示器 (HUD)、头戴式显示器 (HWD)、增强现实 (AR) 系统、混合现实 (MR) 系统、个人可穿戴式信息显示器。


Holographix可支持的定制倾斜光栅规格

光栅尺寸

> 200 mm x 200 mm

空间频率

高达 4000 /毫米

波前

每英寸 <λ/10 P-V

折射率

1.52 1.68(可提供多种材料)

光学透过率:

400 纳米到 2.6 微米 >99%

温度范围

-50° C 260°C(兼容回流焊)

耐化学性

大多数常见溶剂

损伤阈值

>1 MW/cm²


四、Holographix定制闪耀光栅


定制、高性价比、高性能

Holographix LLC 现在提供专有的定制闪耀光栅母版,结合我们高性价比的纳米复制技术,使我们能够满足甚至超越您最具挑战性的衍射光栅需求!


Holographix的优势

光学设计

Holographix LLC 的光学设计团队充分利用 Holographix LLC 专利复制材料的独特能力,为客户实现最高性能

性能卓越

Holographix定制的闪耀光栅性能优于同类现成解决方案

开发灵活

公司内部的设计和开发能力加上独特的复制技术,可提供最先进的定制衍射光栅解决方案

卓越制造

高质量的定制衍射光栅具有可重复的性能!Holographix LLC 已通过 ISO 9000:2015 认证,所有光学元件均在美国制造


闪耀光栅应用领域:航空航天、光束扫描、激光、计量、眼科、制药、光谱学、电信。


可加工的闪耀光栅类型包括分光镜、回扫光栅、在各种不同类型的基底(包括大多数玻璃、塑料和金属)上制作光栅、曲面光栅、高衍射效率光栅、低偏振相关损耗 (PDL) 光栅。


Holographix LLC 可支持的定制闪耀光栅规格

光栅尺寸

> 200 mm x 200 mm

空间频率

高达 5000 /毫米

波前

每英寸 <1/10 P-V

衍射效率

理论性能的 5%以内

温度范围

-50° C 260°C(兼容回流焊)

耐化学性

大多数常见溶剂

损伤阈值

>1 MW/cm²

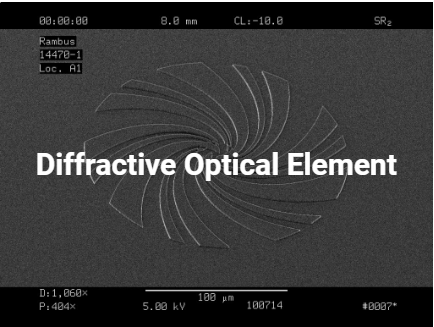

五、Holographix定制衍射光学元件


衍射光学元件(DOE)是一种具有微米或纳米结构表面的光学元件,可对入射到该表面上的光线进行衍射。这些结构表面的位置、尺寸和形状决定了衍射光会受到怎样的影响。DOE一词通常用于描述设计用于将单色入射光源衍射成特定图像或图案的光学器件。DOE 通常用于将一束光分成多束,或将一束光塑造成特定图案。DOE 还可用于将激光束的输出分布塑造成特定的分布轮廓。

衍射光学元件正在逐步取代传统的折射光学元件。它们更平、更薄、更轻,有助于实现更小的光学系统。通过在设计中采用 DOE,工程师们能够开发出创新、高性能、极其坚固和精确的光学系统。


定制、高性价比、高性能

各种定制 DOE

我们广泛的制造能力包括(但不限于):分束器、光束整形器(top-hat)、匀化片/漫射体、多焦点、光束取样器、涡流透镜等。我们生产的定制 DOE 有严格的公差要求,并有各种形状和尺寸的组件

高性价比的解决方案

Holographix的复制工艺可经济地扩展至批量生产。每年可生产 100 个单个元件到 10,000 个晶圆

各种小透镜材料

专有的复制材料折射率从 1.4 1.7 不等

回流焊兼容性

适用于需要回流焊的组件


DOE 应用:三维飞行时间传感系统、三维传感系统、显示和 HUD 成像系统、照明系统、激光材料加工、激光雷达系统、医疗激光系统、半导体晶片检测、十字线、扫描解决方案。


可加工的DOE类型:一维和二维光斑发生器、光束整形器、光束取样器、光束分束器、带Top Hat分布的漫射体、线条发生器、多焦点光斑发生器、随机和定义图案发生器。


Holographix可支持的定制衍射光学元件规格

DOE 尺寸

高分辨率可达 180 毫米,也可能更大

单个结构尺寸(最小 x/y

<100nm

光学透过率

400 纳米到 2.6 微米 >99%

折射率

1.4 1.7(可提供多种材料)

温度范围

-50° C 260°C(兼容回流焊)

损伤阈值

>1 MW/cm²

耐化学性

大多数常见溶剂


六、Holographix 32 元衍射光栅标准品


定制、高性价比、高性能

光栅区域 (32)

10 毫米宽 x 15 毫米长

开槽方向

15 毫米边平行

基底尺寸

4 英寸,正方形

基底材料

1.1 毫米康宁 EagleXG 玻璃

光栅材料

玻璃上的聚合物

折射率

1.51 * @ 633nm

备注:* 根据要求提供其他选项。


32 元衍射光栅标准品布局图


七、Holographix定制衍射波导


高质量定制衍射波导

Holographix LLC 与客户密切合作,协助他们开发从概念到生产的定制衍射波导解决方案。每个解决方案的核心都是一个或多个定制的最先进的复制衍射光栅。Holographix LLC 在竞争中脱颖而出的原因包括


Holographix LLC 的优势

能力

Holographix生产定制衍射波导的能力是无与伦比的,因为我们有独特的能力来创建定制光栅轮廓并高保真地再现它们

经验丰富

10 多年来,Holographix LLC 已为客户成功完成了众多复杂的衍射波导项目

开发

我们的结构化开发理念与工程专业知识相结合,可确保提供可制造的解决方案

投产

我们的制造工艺可随时扩展,以满足您的大批量生产要求

卓越制造

高品质定制衍射波导具有可重复的性能!Holographix已通过 ISO 9000:2015 认证,并自豪地在美国制造所有光学元件


衍射波导应用领域:航空电子设备、军用地基飞行器、消费类、企业、游戏、太阳能


衍射波导应用案例:头戴式显示器 (HMD)、头戴式显示器 (HWD)、抬头显示器 (HUD)、增强现实 (AR) 系统、混合现实 (MR) 系统、个人可穿戴式信息显示器


Holographix LLC 的可支持的定制衍射波导规格

波导尺寸

最多 350 毫米,正方形

光栅间距

低至 200 纳米

衍射光栅轮廓

二元、闪耀、倾斜、正弦曲线

光栅与光栅之间的对准

<30 arc sec

光栅与基片对齐

<30 arc sec

波导楔形

<5 arc sec

波前

每英寸小于λ/8 P-V

光学透过率

400 纳米到 2.6 微米 >99%

温度范围

-50° C 100°C

耐化学性

大多数常见溶剂
