经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB 系列采用 BK7 玻璃材质，面精度达 λ/10、平行度＜3′（平行平面基板＜5″）、表面质量 60-40 级，性价比高，西格玛光机高性价比平面基板专为简易实验和照明光学系统设计，提供圆形 / 正方形 / 长方形基板及平行平面基板、楔形基板，单面可选毛面或抛光面，支持定制镀膜，未镀膜表面反射率 3.5%-4%，如需面精度实测数据需额外申请。
高性价比平面基板用于对表面质量要求不很高的简易性实验和照明光学系统中。面精度，平行度等，和标准产品－激光用平面基板是一样的。承接定制镀膜。除了圆形，正方形，长方形基板外，还备有两面面精度都很高的平行平面基板以及楔形基板。
Sigmakoki经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB共同指标参数表：
|
共同指标 |
|
|
材质 |
BK7 |
|
基板面精度 |
λ/10 |
|
有效范围 |
外径的90％或外形尺寸90％的内接圆或椭圆 |
|
表面质量 |
60-40 |
西格玛光机经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB使用注意事项
- Sigmakoki也有激光散乱光很少的平面基板（OFB/OFBP）。
- Optosigma高性价比平面基板两面都没有镀膜。玻璃表面有3.5~4%的反射。

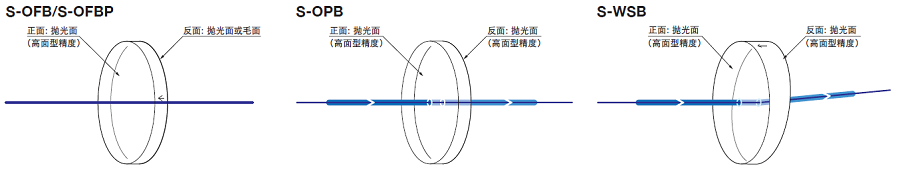

-使用反面（研磨面）透过的光束时，其透过光束可能会产生少许倾斜。使用透过光时，推荐选用OPB,OPSQ,OPSQK系列平行平面基板。
-出货时不附带面精度实测数值，如果需要的话需要另行付费购买，详情请咨询。

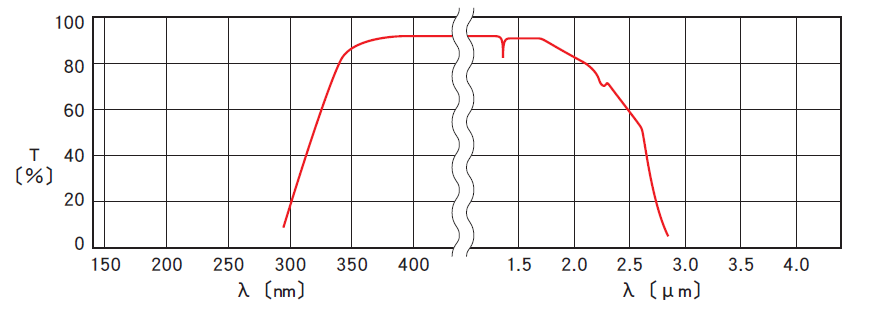

西格玛光机经济型平面基板透过率波长特性图（T：透过率）

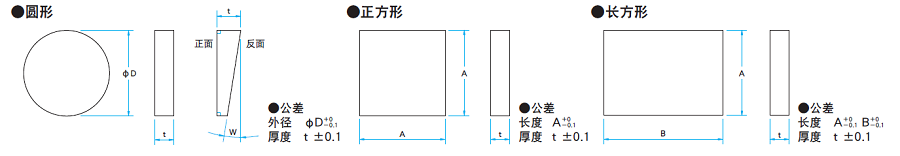

西格玛光机S-OFB/S-OFBP/S-OPB/S-WSB经济型平面基片外形图：
Optosigma经济型平面基片S-OFB/S-OFBP/S-OPB/S-WSB技术参数表
|
圆形 |
||||
|
型号 |
外径 φD 〔mm〕 |
厚度 t 〔mm〕 |
平行度 |
反面 |
|
S-OFB-10C03-10 |
φ10 |
3 |
＜3′ |
毛面 |
|
S-OFB-10C05-10 |
φ10 |
5 |
＜3′ |
毛面 |
|
S-OFB-15C03-10 |
φ15 |
3 |
＜3′ |
毛面 |
|
S-OFB-20C03-10 |
φ20 |
3 |
＜3′ |
毛面 |
|
S-OFB-20C05-10 |
φ20 |
5 |
＜3′ |
毛面 |
|
S-OFBP-25C05-10 |
φ25 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-25.4C05-10 |
φ25.4 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-30C05-10 |
φ30 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-40C06-10 |
φ40 |
6 |
＜3′ |
抛光面 |
|
S-OFBP-50C08-10 |
φ50 |
8 |
＜3′ |
抛光面 |
|
平行平面 |
||||
|
S-OPB-25.4C03-10-5 |
φ25.4 |
3 |
＜5″ |
λ/10 |
|
S-OPB-25.4C05-10-5 |
φ25.4 |
5 |
＜5″ |
λ/10 |
|
S-OPB-30C03-10-5 |
φ30 |
3 |
＜5″ |
λ/10 |
|
S-OPB-30C05-10-5 |
φ30 |
5 |
＜5″ |
λ/10 |
|
S-OPB-40C04-10-5 |
φ40 |
4 |
＜5″ |
λ/10 |
|
S-OPB-40C06-10-5 |
φ40 |
6 |
＜5″ |
λ/10 |
|
S-OPB-50C05-10-5 |
φ50 |
5 |
＜5″ |
λ/10 |
|
S-OPB-50C08-10-5 |
φ50 |
8 |
＜5″ |
λ/10 |
|
正方形·长方形 |
||||
|
S-OFB-10S03-10 |
10×10 |
3 |
＜3′ |
毛面 |
|
S-OFB-15S03-10 |
15×15 |
3 |
＜3′ |
毛面 |
|
S-OFB-15S05-10 |
15×15 |
5 |
＜3′ |
毛面 |
|
S-OFB-20S03-10 |
20×20 |
3 |
＜3′ |
毛面 |
|
S-OFB-25S05-10 |
25×25 |
5 |
＜3′ |
毛面 |
|
S-OFB-30S05-10 |
30×30 |
5 |
＜3′ |
毛面 |
|
S-OFB-1015R03-10 |
10×15 |
3 |
＜3′ |
毛面 |
|
S-OFB-2535R05-10 |
25×35 |
5 |
＜3′ |
毛面 |
|
楔形 |
||||
|
S-WSB-30C05-10-1 |
φ30 |
5 |
1°±5′ |
λ/10 |
|
S-WSB-50C08-10-1 |
φ50 |
8 |
1°±5′ |
λ/10 |
