德国Artifex的OPM150多用途光电功率计探头根据不同材料的光电二极管探头的选择，允许其探测范围从250nm到2490nm。根据选择不同的OPM150光电二极管功率计配套的自由光束功率探头与光纤耦合器探头可使OPM150光电功率计探头在波长范围250-1000nm、800-1550nm、400-1600nm、800-2000nm、1000-2200nm和1300-2490nm之间选择。OPM150功率能量计探头的量程也可以通过不同型号的功率能量计探头满足15nW~300mW的功率测量。
自由光束功率探头

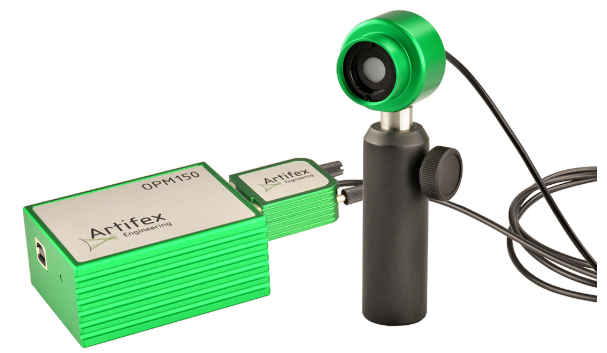

Artifex OPM150光电功率能量计探头中的自由光束功率探头与市面上其他的光电功率计的使用方法类似，将待测光束打入探头的靶面进行测量。由于Artifex探头根据不同的波段，使用的光电探测器的材料和测量的能量范围均有差异。因此在此进行了简单的参数整理，便于用户参考。
|
光电功率计探头型号 |
波段范围 |
响应区域（材料） |
测试功率上限（以OPM150 10kHz为主机） |
|
OPM150UVS |
250~1000nm |
φ9 mm（Si紫外扩展） |
3mW @950nm |
|
OPM150UVS-S |
250~1000nm |
φ9 mm（Si紫外扩展） |
3mW @950nm |
|
OPM150UVSOD1 |
250~1000nm |
φ9 mm（Si紫外扩展） |
30mW @950nm |
|
OPM150G10 |
800~1550nm |
φ9 mm（Ge） |
8mW @1550nm |
|
OPM150G10OD1 |
800~1550nm |
φ9 mm（Ge） |
80mW @1550nm |
|
OPM150VIGA |
400~1600nm |
φ3 mm（InGaAs 可见光扩展） |
12mW@950nm |
|
OPM150×2.0IGA |
800~2000nm |
φ3 mm（InGaAs 红外扩展） |
3mW@1550nm |
每个连接到OPM 150主机的多用途光电功率计探头都会被系统自动识别，其单独的校准数据会上传到系统中。Artifex的配套光电二极管功率计探头均使用相同的接口，这样的兼容性允许用户快速且轻松的更换需要测量的波段范围。根据客户不同的测量需求，OPM150型号光电二极管功率计探头分为了自由光束功率探头和光纤耦合器功率探头。
OPM150多用途光电功率计探头命名比较直接，OPM150UVSOD1，OPM150G10和OPM150VIGA三款探头型号中的OPM150是指多用途光电功率计探头适配的主机型号，UVS是指Si基探头进行了紫外扩展。探测的波段为250~1000nm，G 指使用了Ge基探头，探测波段为800~1550nm，VIGA则是使用InGaAs镀层的探头，探测波段为400~1600nm。OD1则是带有OD1标准衰减片，(FC/SMA)则代表使用了FC或者是SMA光纤接口。
光纤耦合器功率探头

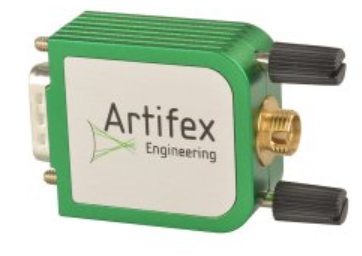

OPM150光电二极管功率计探头除了有安装常规的自由光束功率探头，Artifex还推出了用于光纤的光纤耦合器功率探头，这种探头可以兼容FC或者SMA型号的接口。对于光纤应用，Artifex将光电功率能量计探头的探测器集成在了接口中，使得其整体的体积更加的小巧。
|
光电功率计探头型号 |
波段范围 |
响应区域（材料） |
测试功率范围（以OPM150 10kHz为主机） |
|
OPM150UVS(FC/SMA) |
250~1000nm |
φ1500um @NA 0.39 φ2000um @NA 0.22 |
3nW~15mW @950nm |
|
OPM150UVSOD1(FC/SMA) |
250~1000nm |
30nW~175mW @950nm |
|
|
OPM150G3(FC/SMA) |
800~1550nm |
50nW~10mW @1550nm |
|
|
OPM150 G3OD1(FC/SMA) |
800~1550nm |
400nW~100mW @1550nm |
|
|
OPM150VIGA(FC/SMA) |
400~1600nm |
φ550um @NA 0.22
|
2nW~15mW @1550nm |
|
OPM150×2.0IGA(FC/SMA) |
800~2000nm |
φ200um @NA 0.22 |
2nW~3mW @1550nm |
|
OPM150×2.2IGA(FC/SMA) |
1000~2200nm |
40nW~2mW @1550nm |
|
|
OPM150×2.5IGA(FC/SMA) |
1300~2490nm
|
40nW~2mW @1550nm |
