作者：admin 时间：2025-8-5 3:08:45
美国Moxtek台式X射线源主要有四个型号：50kV MAGPRO™、60kV MAGPRO™、70kV MAGPRO™、HPC150。50kV MAGPRO™、60kV MAGPRO™、70kV MAGPRO™Moxtek台式X射线源的功率均为12W，而HPC150 X射线管功率为25-150W；70、60、50kV X射线光管焦点约500μm FWHM，而HPC150 Moxtek台式X射线源焦点<1.0 x 1.0mm；70、50、60kV X射线源电子束电流为50至1000μA，而HPC150一体式X射线源为2-5mA（长寿命性能）；50、60、70kV X射线源的窗口为125μm或250μm铍，而小型X光管HPC150的窗口为500μm铍。

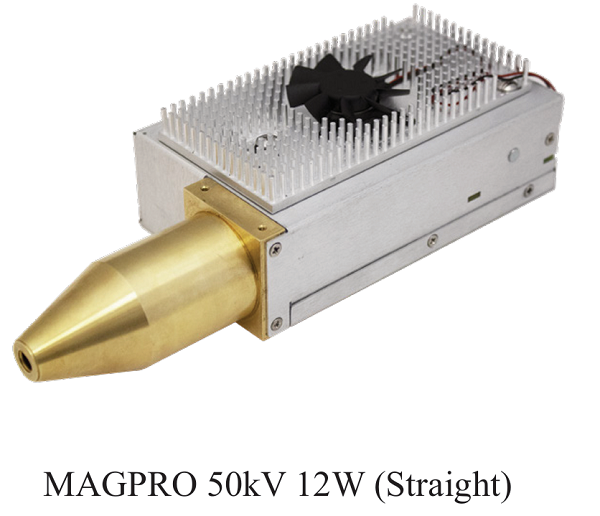

50kV X射线管

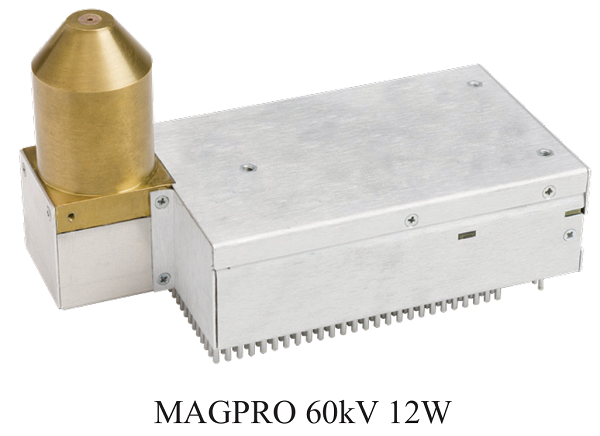

60kV X射线管

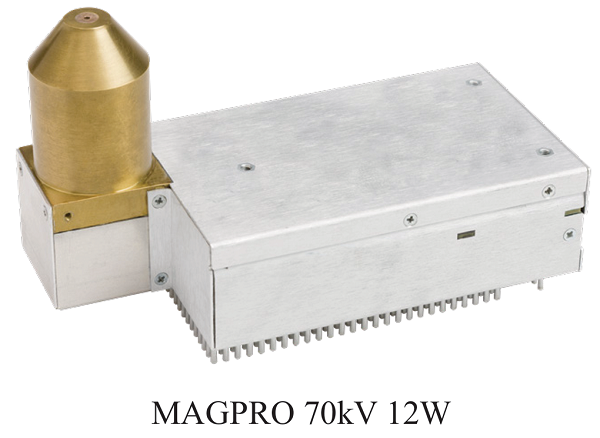

70kV X射线光管

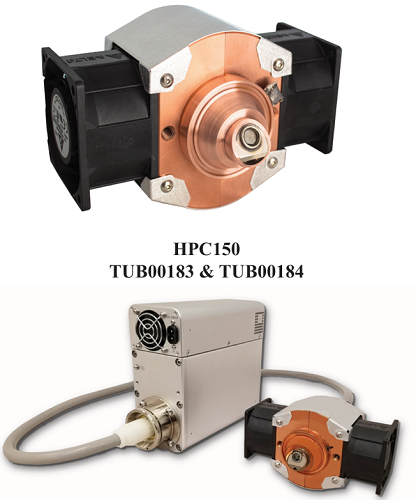

HPC150 X射线光管
50kV X射线源、60kV X射线源、70kV 一体式X射线源、HPC150 一体式X射线源参数对比表
|
型号 |
50kV MAGPRO™ |
60kV MAGPRO™ |
70kV MAGPRO™ |
HPC150 |
|
工作温度 |
+10ºC 至 +50ºC |
-10 至 +50°C |
-10 至 +50°C |
+10 至 +50°C |
|
存储温度 |
-30ºC 至 +85ºC |
-30ºC 至 +85ºC |
-20ºC 至 +85ºC |
-30ºC 至 +80ºC |
|
冷却方式 |
强制风冷 |
强制风冷 |
强制风冷 |
过滤空气1400Lpm (STP) |
|
重量 |
⁓1100克（典型值） |
≤900g（典型值） |
900g（典型值） |
2.5kg（不含电缆） |
|
可用靶材 |
银、铑、钨 |
钨 |
钨、钼 |
钨、钼 |
|
阳极类型 |
透射式 |
/ |
/ |
固定反射式 |
|
锥角 |
/ |
/ |
/ |
45º |
|
高压极性 |
阳极接地 |
阳极接地 |
阳极接地 |
阳极接地 |
|
电压工作范围 |
-6kV 至 -50kV |
-6 至 -60kV |
-6 至 -70kV |
10 至 60kV |
|
电子束电流 |
50 至 1000μA |
70 至 1000µA |
50 至 1000µA |
2-5mA（长寿命性能） |
|
连续功率 |
12W |
12W |
12W |
25-150W |
|
焦点 |
⁓500μm FWHM |
~500µm FWHM |
~500µm FWHM |
<1.0 x 1.0mm |
|
窗口 |
125μm或250μm铍 |
125μm或250μm铍 |
125μm或250μm铍 |
500µm铍 |
|
风扇工作电压 |
/ |
/ |
/ |
12V和 24V（两种型号） |
|
连接器类型 |
/ |
/ |
/ |
CA-11（最高 75kV） |
|
RoHS 合规性 |
RoHS 3 |
/ |
/ |
RoHS 3 |
|
辐射泄漏 |
/ |
50mm处2mR/h |
50mm处10mR/h |
|
|
输入功率 |
/ |
24VDC，1.1A |
24VDC，1.1A |
|
|
标准保修 |
1年或运行2000小时 |
1年或运行2000小时 |
1年或运行2000小时 |
1年或运行2000小时 |
|
小型X光管特性 |
将最大电流限制为200μA将提高额定寿命 |
/ |
/ |
/ |
|
注意事项 |
建议在30kV400µA下预热10分钟，然后运行温度低于0°C |
建议小型X光管在0°C以下运行前预热10分钟 |
建议在30kV400µA 下运行前预热10分钟，温度低于0°C |
/ |
