作者：admin 时间：2025-9-19 2:21:09
Gitterwerk GmbH始于2015年的德国耶拿，是一家由充满激情的开拓者纯粹运营的初创公司，提供世界级高效能高品质的衍射透射光栅，可用于超短脉冲和高功率激光器。其团队精神是对精益求精的共同追求，以及渴望积极塑造激光市场未来的强烈愿望。
德国Gitterwerk是第一家能够扩大这些基本组件产量，同时保持卓越质量和性能的公司，其制造工艺和设计专业知识能够开发针对用户的个性化应用进行优化的脉冲压缩光栅，拥有高达99.5%的衍射效率。

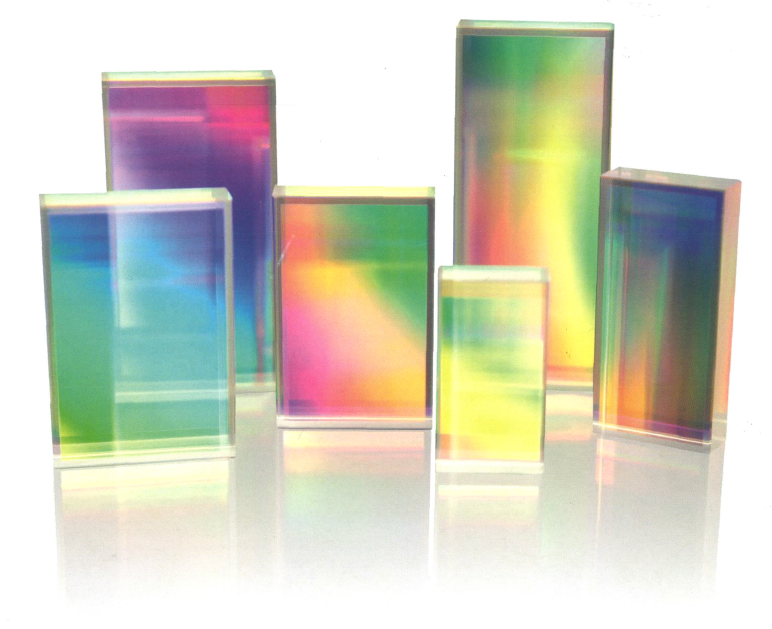

高效率脉冲压缩衍射光栅图示
1030nm高效率脉冲压缩衍射光栅的基底规格：
1030nm光栅的基底材质是熔融石英，具备高耐用性和周期性的100%特点，可镀AR增透膜。Gitterwerk脉冲压缩光栅的尺寸高达135mm，以下是其基底尺寸的简单介绍。
|
基底材质 |
熔融石英:Heraeus Suprasil 3002 (3) |
|||
|
基底厚度[mm] |
常用格式宽x高[mmxmm](4) |
|||
|
6.35 |
137x28 |
135x20 |
100x20 |
77x15 |
|
3.00 |
65x25 |
55x25 |
30x25 |
30x20 |
(3) 含水量降低至<1 ppm
(4) 可定制以满足您的特定需求

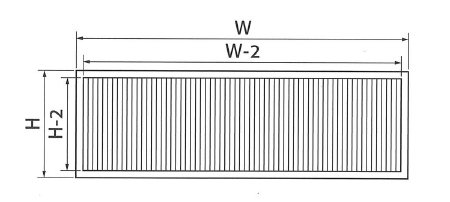

透射光栅1030nm尺寸图
1030nm衍射透射光栅规格参数：
Gitterwerk提供各个波长的衍射透射光栅和脉冲压缩光栅，其产品具备完美的光束质量，高损伤阈值和高效率等特点，可用于工业和科研等领域。以下是1030nm光栅的详细规格参数：
|
序号 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
|
中心波长(nm) |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
|
光栅周期(nm) |
543 |
571 |
575 |
588 |
625 |
725 |
763 |
833 |
1000 |
|
线密度(l/mm) |
1841.6 |
1751.3 |
1739.1 |
1700.7 |
1600.0 |
1379.3 |
1310.6 |
1200.5 |
1000.0 |
|
偏振 |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
|
入射角(1) |
71.5° |
64.4° |
63.6° |
61.1° |
55.5° |
45.3° |
42.5° |
38.2° |
31.0° |
|
衍射效率(≥)(1,2) |
97.5% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
98.0% |
|
角色散 [°/nm] |
-0.333 |
-0.232 |
-0.224 |
-0.202 |
-0.162 |
-0.112 |
-0.102 |
-0.087 |
-0.066 |
(1)在中心波长
(2)包括AR涂层
1030nm高效率脉冲压缩衍射光栅的镀膜曲线图：
不同的线密度和入射角度，使得1030nm光栅的衍射效率在宽波段范围不一样，但是在中心波长1030nm都是≥99.5%，用户可根据需求选择合适的规格。

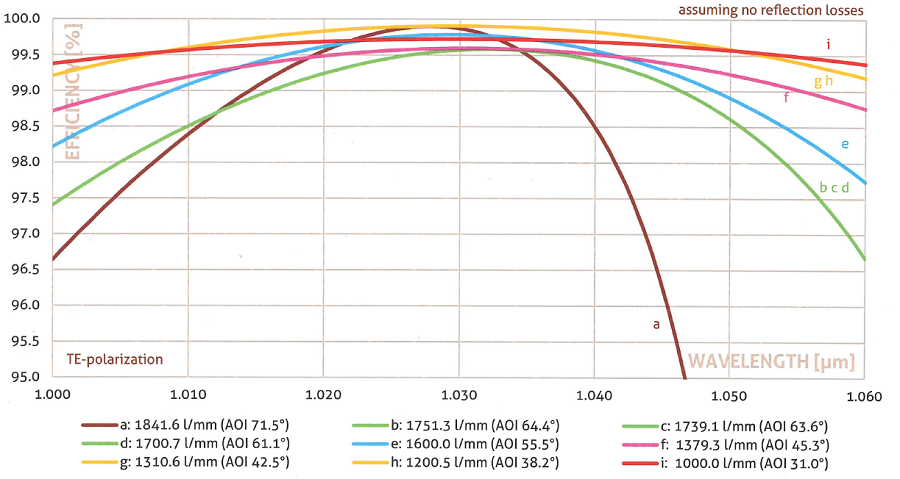

1030nm光栅衍射效率曲线图
