QLI全风冷可调谐OPO激光器解决方案：Q-TUNE系列脉冲能量8mJ、一键操作、100Hz高重频以及线宽< 6 cm⁻¹

作者：admin 时间：2025-10-14 3:34:05

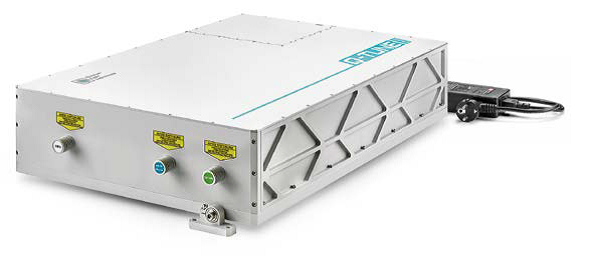

Quantum Light Instruments Q-TUNE系列激光器：风冷、二极管泵浦、波长可调谐的调Q激光器。Q-TUNE利用光学参量振荡器（OPO）产生410-2300nm范围内的可调谐波长，线宽窄于6cm⁻¹。结合短于5ns的脉冲持续时间和高达100Hz的脉冲重复频率，Q-TUNE 210-2300nm激光器是时间分辨光谱、计量学、光声成像等应用的完美相干光源。

可调波长调Q激光器有常紧凑、用户友好、即插即用的系统，且几乎无需维护。无需冷水机或需要放在桌下的大型电源。Q-TUNE的所有电子设备均集成在机身内，唯一的外部模块是提供12或28VDC、50-150W功率（取决于型号）的电源适配器。

Quantum Light Instruments Q-TUNE可调谐纳秒激光器对比如下：

参数	Q-TUNE-C10	Q-TUNE-C100	Q-TUNE-E10	Q-TUNE-E33	Q-TUNE-F10
波长范围
OPO	410 – 2300 nm
二次谐波扩展	210 – 410 nm
脉冲重复频率	10 Hz	100 Hz	10 Hz	33 Hz	10 Hz
脉冲能量	> 1 mJ		> 5 mJ		> 8 mJ
线宽	< 6 cm⁻¹
脉冲持续时间	< 5 ns
脉冲间稳定性	< 4.5 % RMS
功率漂移	± 3.0 %
偏振	垂直
典型光束直径	3 mm		5 mm		6 mm
典型光束发散角	< 3 mrad		< 5 mrad
抖动	< 0.5 ns RMS
泵浦激光输出，最大脉冲能量
基波	15 mJ		50 mJ		80 mJ
二次谐波	7 mJ		20 mJ		30 mJ
三次谐波	5 mJ		20 mJ		30 mJ
尺寸

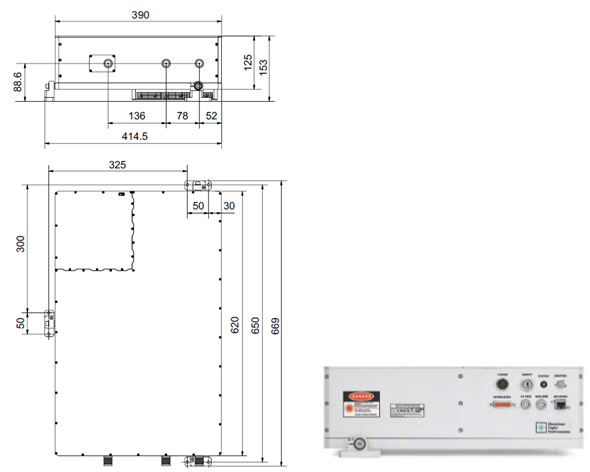

激光头 (宽x长x高)	390 × 620 × 135 mm3	390 × 620 × 153 mm3
电源适配器 (宽x长x高)	50 × 125 × 33 mm3	192 × 178 × 46 mm3
操作要求
冷却要求	风冷 (无需水冷)
环境温度	15 – 25 °C
相对湿度	10 – 80 % (无冷凝)
电源电压	90 – 230 VAC, 单相, 47 – 63 Hz
平均功耗	< 50 W	< 150 W	< 100 W	< 150 W	< 120 W

-通用说明：由于持续的产品改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在450nm波长和最大脉冲重复频率下测量。标记为“典型”的参数并非硬性规格，它们表示典型性能，并且会因我们制造的每个单元而有所不同。

-波长扩展：可使用二次谐波发生器（SHG）作为可选扩展，将波长向下延伸至210nm。

-重复频率：此为内部触发模式下的出厂设定值。脉冲重复频率可分频降低至1Hz。

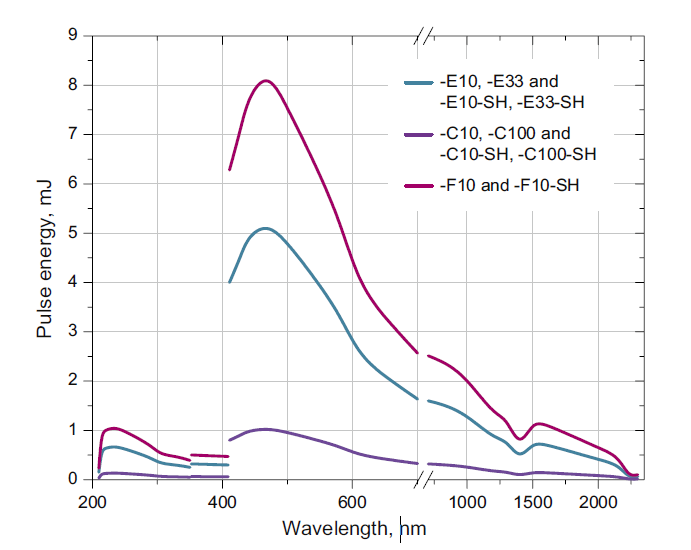

-脉冲能量：此值为在450nm输出下测得。其他波长下的脉冲能量请参阅调谐曲线图。

-脉冲持续时间：在1064nm波长下于半高全宽（FWHM）处测量，使用上升时间为350ps的光电二极管。

-能量稳定性：在预热后运行30秒内测量。

-功率稳定性/漂移：在预热20分钟后，环境温度变化小于±2°C的8小时期间内测量。功率值每秒计算一次。

-光束直径：在激光输出口20厘米处，于4σ(sigma)水平测量。

-光束发散角：在4σ(sigma)水平测量的全角。

-同步延迟：相对于泵浦二极管触发脉冲的下降沿。

-泵浦激光能量：激光脉冲能量已针对OPO（光学参量振荡器）泵浦进行优化，可能与独立激光器的规格有所不同。

-泵浦激光输出：输出可配置为与OPO同时运行或非同时运行。此处指示的数值适用于非同时运行的模式。

-电源适配器：电源适配器尺寸因型号而异。

-供电：激光器可根据型号由合适的12或28VDC电源供电。详情请垂询。

泵浦激光器和OPO均通过单个以太网端口经由内置Web服务器进行控制。无需安装控制软件——任何计算机甚至具有现代网页浏览器的手机都能控制Q-TUNE。同时提供API用于与用户设备集成。除了可调谐波长输出外，Q-TUNE还提供两个额外端口用于访问泵浦激光光束。可根据要求提供可选扩展：空气吹扫系统，用于延长紫外光学元件的寿命。紧凑型光谱仪，用于监测OPO波长和线宽。光纤耦合的OPO输出。
