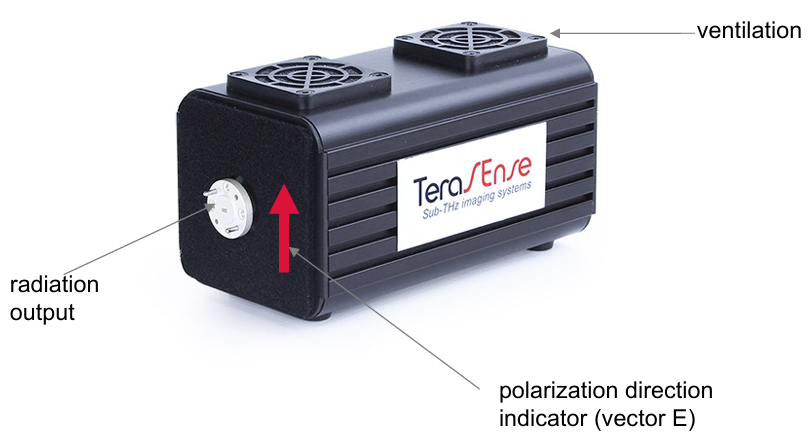

Terasense的IMPATT太赫兹源是一种能高效的产生微波和亚太赫兹波的太赫兹发生器，其频率范围约为100GHz-600GHz。THz- IMPATT太赫兹源具有很高的输出功率，在100GHz频率下，最小功率≥80mW，最大功率可达1.6W。太赫兹发生器的外形封装紧凑小巧，可适配多种实验环境。
IMPATT太赫兹源的操作方式和注意事项：

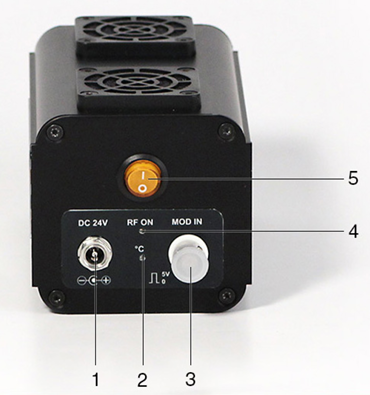

在上图THz- IMPATT 界面中，1是电源接口，2是过热指示灯，3是调制输入，4是辐射指示灯，5是电源开关。在开启IMPATT diode太赫兹发生器时，需要先接入电源适配器，在开启和关闭时应注意确保电源开关处于关闭状态。THz- IMPATT的输出辐射可在1Hz至10kHz的频率范围内进行调制。为了调制输出辐射，需要将5V方波信号发生器连接到调制输入端。当输入信号为高电平时，辐射关闭。IMPATT太赫兹源的调制输入在高电平时消耗约10mA电流。需要注意的是IMPATT diode的调制输入只能打开或关闭辐射，无法以任何方式调节功率，同时请勿长时间使用调制输入关闭辐射。
IMPATT太赫兹源包含过热保护功能，如果发生过热情况，辐射会关闭，红色过热指示灯会亮起。为了在过热后恢复设备运行，请先让THz- IMPATT冷却下来（无需关闭电源），然后关闭设备，等待10秒钟再重新开启。如果THz- IMPATT反复过热，请采取措施降低环境温度或提供额外的外部冷却。请注意，切勿堵塞通风口，如果太赫兹发生器的风扇未运转，请勿运行设备，过热后快速重启设备可能会缩短其使用寿命。
IMPATT太赫兹源IMPATT diode@100GHz的规格参数：
|
频率 |
96GHz (±3GHz) |
|
输出功率 |
≥80mW |
|
尺寸 |
141×77×71mm（不包含配件喇叭） |
|
重量 |
0.5kg（不含电源） |
|
电源 |
24 VDC 8W，含110-240V交流适配器 |
|
电源接口 |
IEC 60130-10 Type A (OD 5.5mm, ID 2.1mm) |
|
调制方式 |
+5V, square wave |
|
调制频率 |
1Hz-10kHz |
|
接口 |
BNC |
|
工作条件 |
室内，10-25°C，湿度< 75% |

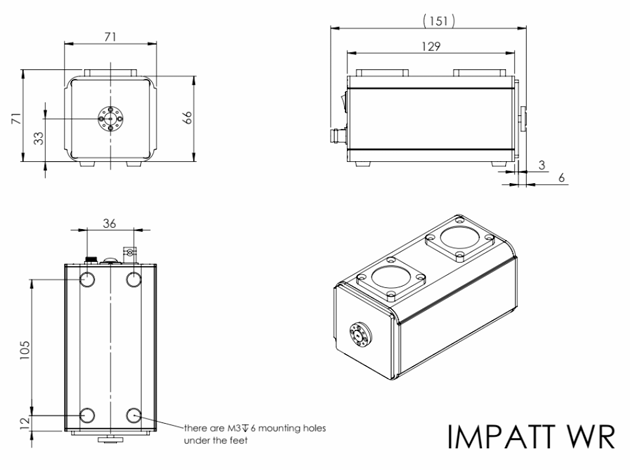

IMPATT
diode@100GHz的外形尺寸图
