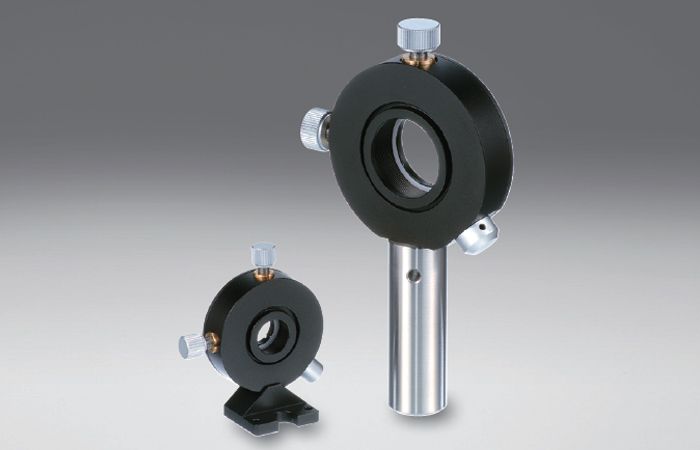

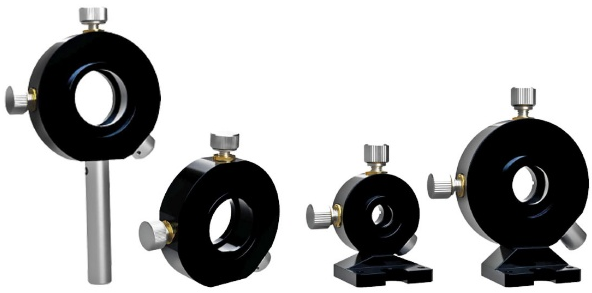

Optosigma西格玛光机LHCM系列小型可调芯镜架具有调芯机构外形小的特点，便于构建较低光轴的光学系统。因此该LHCM系列光学调整架常被用于调整激光光斑位置，或准直光束的出射方向。圆形镜架型号有LHCM-10-N，LHCM-25.4，LHCM-25.4-EE，LHCM-40-EE和LHCM-50.8等等。该西格玛光机圆形调整架可实现φ10mm〜φ50.8mm镜头的调芯，此外也可固定调整较厚的消色差透镜。
LHCM系列光学调整架型号列表：
|
型号 |
选购件编码 |
适用元器件外径 ΦA[mm] |
适用元器件厚度 t[mm] |
有效直径 ΦB[mm] |
光轴高度 C[mm] |
调整范围 [mm] |
自重 [kg] |
|
LHCM-10 |
N |
Φ10 |
1~6 |
Φ7 |
12.5 |
Φ1 |
0.03 |
|
LHCM-12.7 |
N |
Φ12.7 |
1~8 |
Φ10 |
20 |
Φ2 |
0.05 |
|
LHCM-15 |
N |
Φ15 |
1~8 |
Φ12 |
20 |
Φ2 |
0.05 |
|
LHCM-20 |
N/EE/UU |
Φ20 |
2~12 |
Φ17 |
27.5 |
Φ3 |
0.27 |
|
LHCM-25 |
N/EE/UU |
Φ25 |
2~12 |
Φ22 |
30 |
Φ3 |
0.28 |
|
LHCM-25.4 |
N/EE/UU |
Φ25.4 |
2~12 |
Φ22 |
30 |
Φ3 |
0.28 |
|
LHCM-30 |
N/EE/UU |
Φ30 |
2~12 |
Φ27 |
30 |
Φ3 |
0.28 |
|
LHCM-40 |
N/EE/UU |
Φ40 |
2~14 |
Φ36 |
37.5 |
Φ3 |
0.31 |
|
LHCM-50 |
N/EE/UU |
Φ50 |
2~14 |
Φ45 |
42.5 |
Φ3 |
0.36 |
|
LHCM-50.8 |
N/EE/UU |
Φ50.8 |
2~14 |
Φ46 |
42.5 |
Φ3 |
0.36 |
LHCM系列小型调芯镜架的主要材质都是铝合金，表面都进行了黑色氧化处理。
选购件编码的含义本文将通过以下例子进行说明方便您了解。
如圆形调整架LHCM-50.8和LHCM-25.4型号是本身出场带标配立柱的版本。LHCM-10-N则是螺纹孔为M6的镜架版本，出厂的时候不带立柱。LHCM-25.4-EE和LHCM-40-EE则是螺纹孔为M4的镜架版本。UU编码的镜架则是螺纹尺寸为8-32UNC的版本。

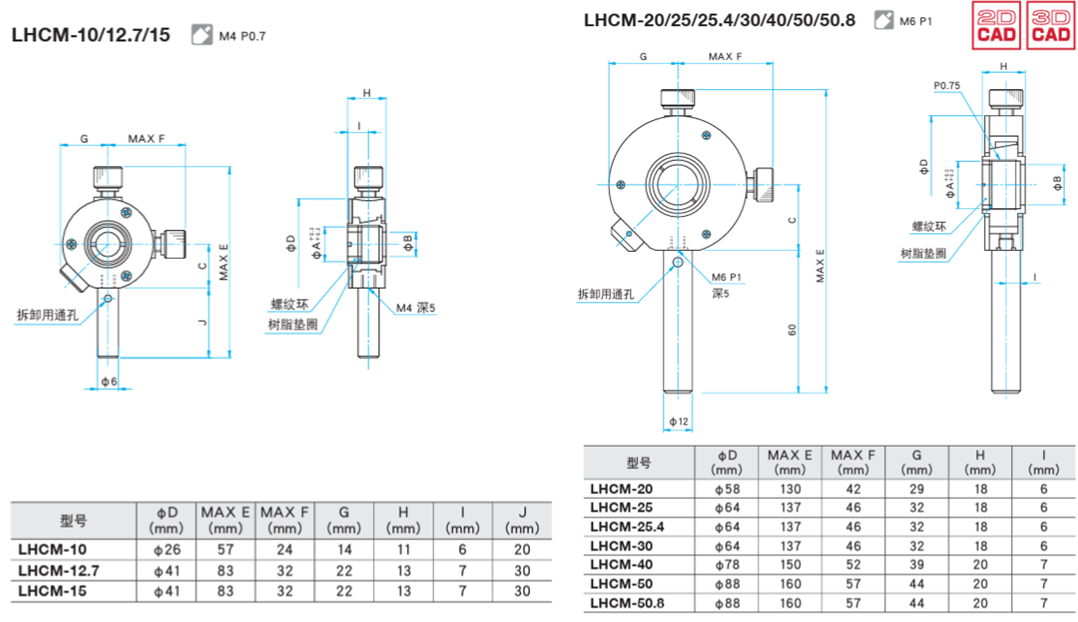

LHCM系列光学调整架圆形调整架的外形图如下图所示。
如果您需要Optosigma的LHCM-10-N，LHCM-25.4，LHCM-25.4-EE，LHCM-40-EE和LHCM-50.8等型号的小型可调芯镜架欢迎联系我们。
对于西格玛光机Optosigma的LHCM系列小型可调芯镜架，推荐选用燕尾槽平台或微分头驱动的平台调整透镜的焦面，或焦点位置。
另备有调芯分辨率高，调整轴可锁定的3轴可调镜架（ALHN-3RO）和可调透镜角度的5轴可调镜架（ALHN-5RO）。如果圆形镜架立柱的长度不满足您的使用要求，我们可以承接定制更改立柱长度。（如订货时指定了立柱长度的话，我们负责更换长度后出货。）立柱长度相差大，也许会收取一定的差额费用。
需要注意的是，如果透镜的重量过大时，圆形镜架的调整可能会比较困难。
