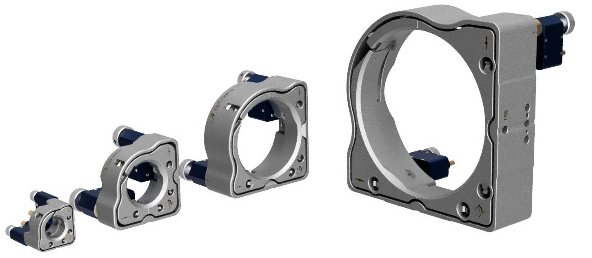

西格玛光机Optosigma的MHX系列高稳镜架具有优秀的稳定性。采用高密度不锈钢材料，具有薄型空心框架结构，刚性高，热平衡所需时间短的特点。除了手动版本，西格玛光机还推出了压电驱动高稳定不锈钢镜架，型号有MHX-12.7A-PDM，MHX-25.4A-PDM，MHX-50.8A-PDM和MHX-101.6A-PDM。电动高稳镜架的适用元器件孔径从12.7~101.6mm。非常适用于光干涉测量或其他光学高精密测量等用途。
西格玛光机Optosigma压电驱动高稳定不锈钢镜架使用注意事项：
- 需要使用压电驱动器专用控制器（PDM-ID-02）进行操作。
- 每一个镜架都需要一台控制器。
- 每个电动高稳镜架都附带2根各2m长的控制器专用连接电缆。
- 本产品使用的压电陶瓷电机采用惯性摩擦驱动，速度和最小移动距离会因个体差异和运动方向而不同。
- 本产品使用的压电陶瓷电机为MHX-PDM镜架专用。PDM系列标准产品不能直接安装在MHX镜架上。如需了解详细信息，请联系我们。
- 电动高稳镜架用于搭建迈克尔逊干涉仪等，需要半透半反的十字交叉光束的光学系统时，其有效口径会变小。
除了压电驱动高稳定不锈钢镜架MHX-12.7A-PDM，MHX-25.4A-PDM，MHX-50.8A-PDM和MHX-101.6A-PDM以外，手动调整版本还有适用元器件外径为30mm，以及三轴可调的高稳镜架，欢迎询问。

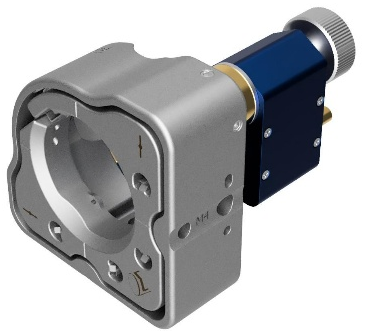

电动不锈钢高稳镜架是2轴镜架，镜片需要从前侧装入，采用高分辨率压电陶瓷电机驱动。可以远程调控，无需手动操作，因此可避免无意中遮挡光路，确保光学系统的稳定性和安全性。压电驱动高稳定不锈钢镜架带有可用于镜片粘结固定的小孔，以及防止发生偏转的定位销孔，主要材料为高强度不锈钢。虽然不锈钢的比重较大，但通过优化设计实现了轻薄结构。电动不锈钢高稳镜架框体较薄，具有导热性能好的特点，环境温度发生变化时，内部温度分布均匀，因此镜架整体变形小，从而实现高稳定性。
Optosigma电动不锈钢高稳镜架型号列表：
|
型号 |
MHX-12.7A-PDM |
MHX-25.4A-PDM |
MHX-50.8A-PDM |
MHX-101.6A-PDM |
|
|
适用元器件外径[mm] |
φ12.7 |
φ25.4 |
φ50.8 |
φ101.6 |
|
|
适用元器件厚度[mm] |
2～6 |
3～7 |
5～13 |
10～20 |
|
|
有效直径[mm] |
φ10.8 |
φ19.9 |
φ39.1 |
φ96 |
|
|
光轴高度[mm] |
12.7 |
25.4 |
35 |
63.5 |
|
|
调整轴数 |
2 |
2 |
2 |
2 |
|
|
镜片装入方向 |
从前侧装入 |
从前侧装入 |
从前侧装入 |
从前侧装入 |
|
|
调整范围 |
俯仰[°] |
±3 |
±3 |
±3 |
±2 |
|
方位[°] |
±3 |
±3 |
±3 |
±2 |
|
|

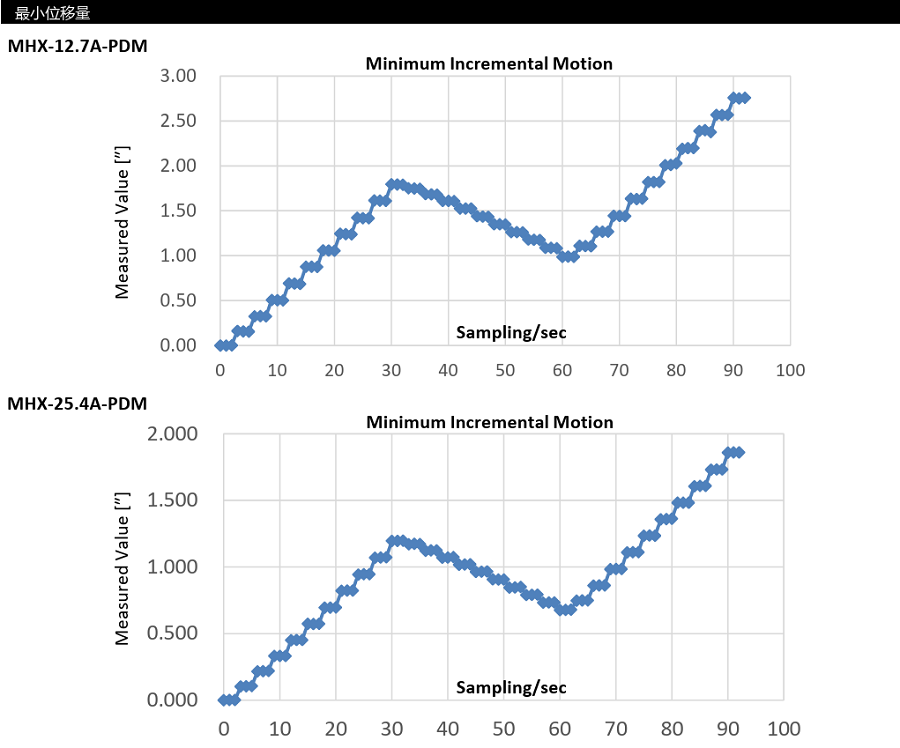

最小位移量 |
俯仰[″] |
0.35″以下 |
0.15″以下 |
0.08″以下 |
0.035″以下 |
|
方位[″] |
0.35″以下 |
0.15″以下 |
0.08″以下 |
0.035″以下 |
|
|
自重[kg] |
0.05 |
0.24 |
0.4 |
1.2 |
|
