大功率结构光DOE材质是熔融石英，可以承受高功率激光。多线结构光DOE的核心功能是将一束激光转换为多条高精度、均匀分布的平行线激光。多线结构光DOE应用领域广泛，主要集中于高精度3D感知、测量与检测。
多线结构光DOE的优点是成本低、体积小、效率高，缺点是易受环境强光干扰。多线结构光DOE热销型号有L7-808-25×20-1X-5×4.3、L11-450-40×40-1X-5×4.3、L11-450-40x40-3X-5x4.3、L11-850-45x25-1X-4.3x5和L25-808-33x33-5X-6x6。多线结构光DOE材质是熔融石英，有7线、11线和25线国产结构光DOE。
多线结构光DOE应用
-工业检测与机器视觉
-三维扫描与建模
-人脸识别与3D传感
-机器人导航与自动驾驶
以L7-808-25×20-1X-5×4.3熔融石英多线结构光镜片为例，结构光镜片的使用方法如下。使用波长为808±5nm的激光垂直入射DOE，入射光斑面积小于Ф3mm，远场产生7条等衍射夹角平行线。

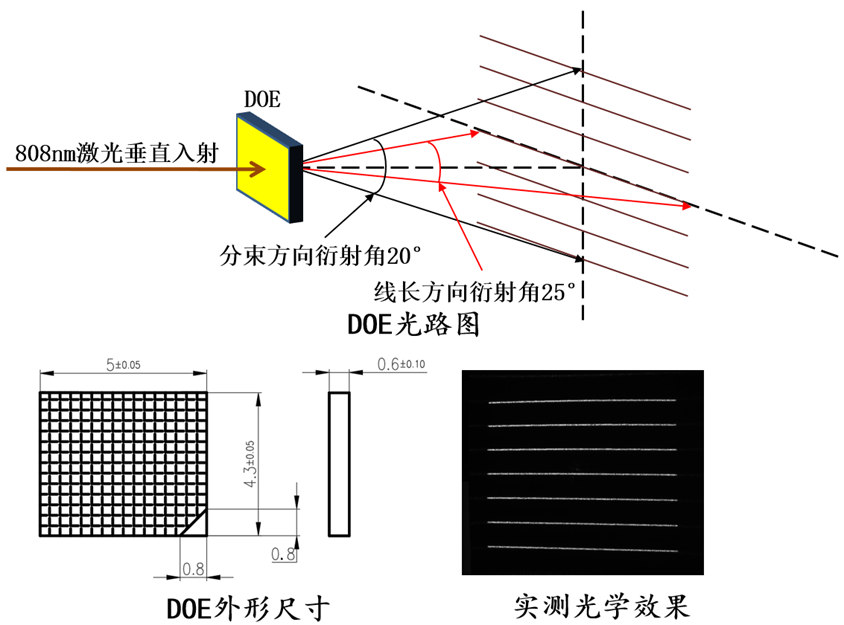

国产结构光DOE L7-808-25×20-1X-5×4.3实测图

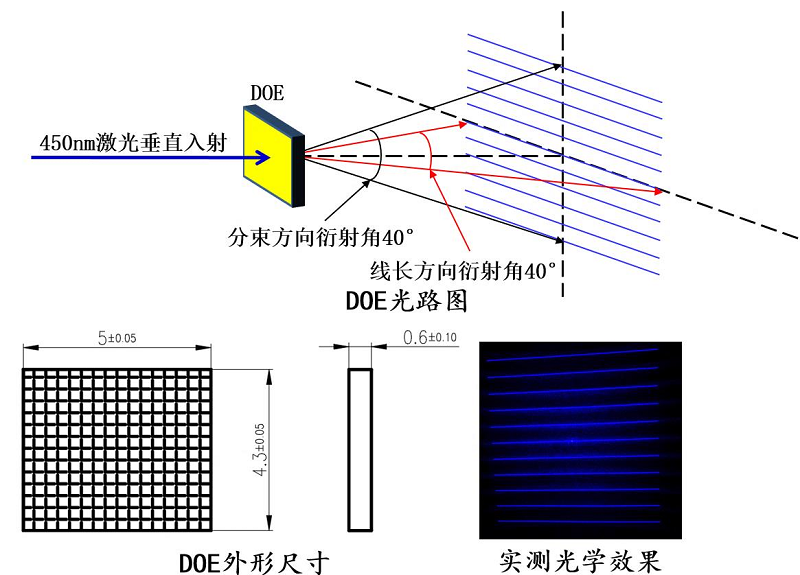

国产结构光DOE L11-450-40×40-1X-5×4.3实测图

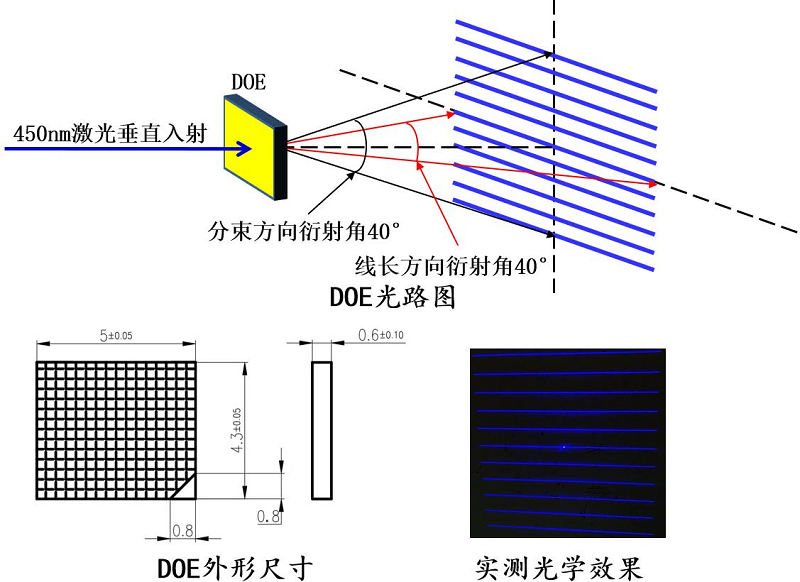

石英多线DOE L11-450-40x40-3X-5x4.3实测图

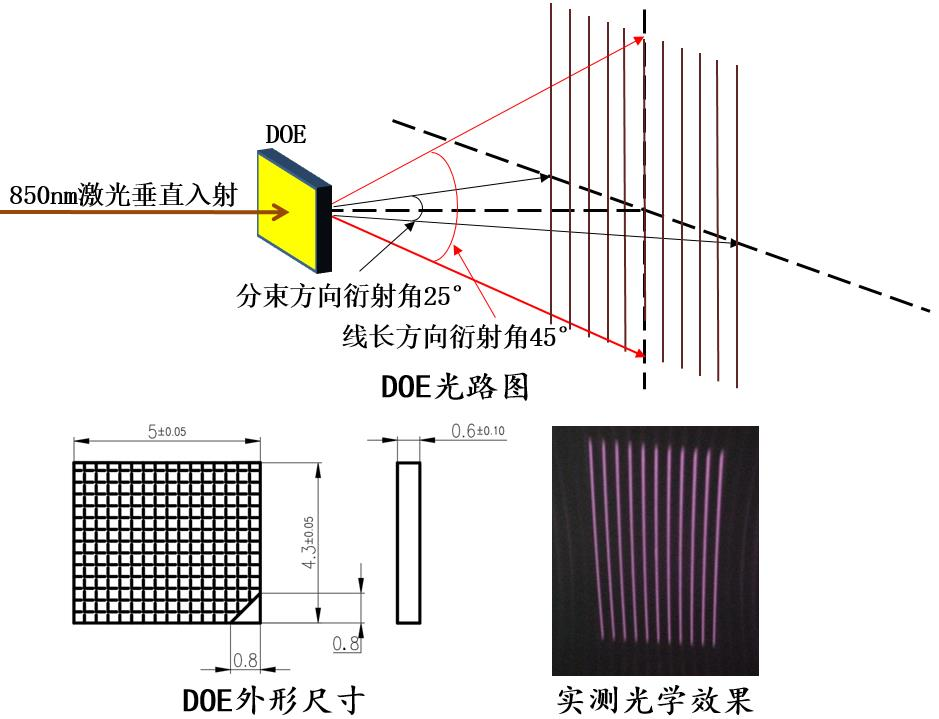

石英多线DOE L11-850-45×25-1X-4.3x5实测图

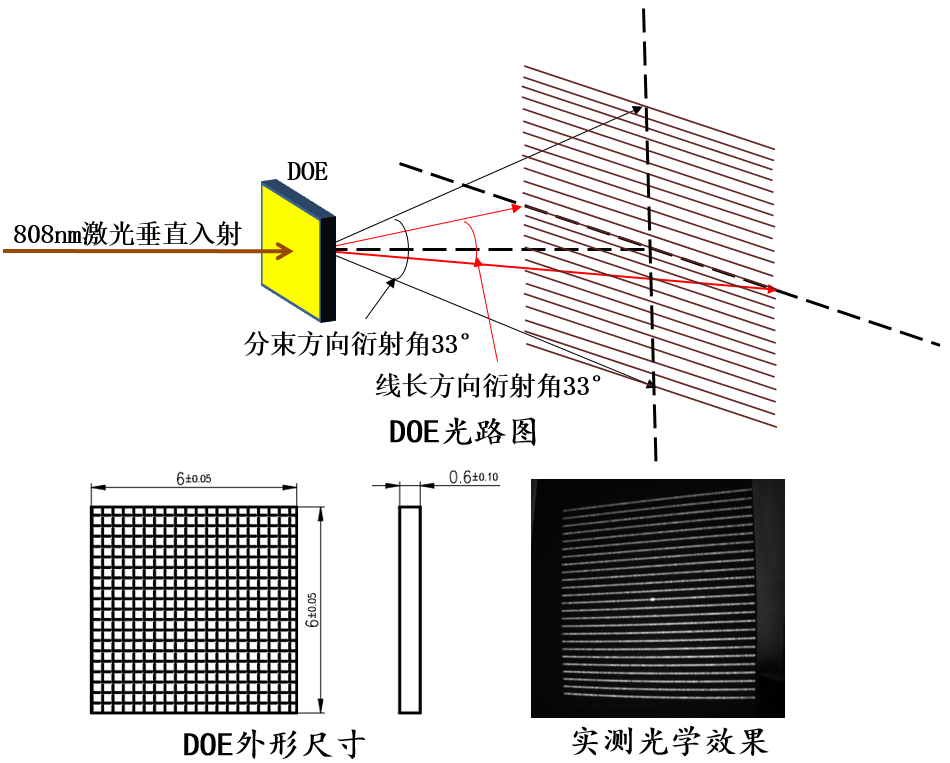

熔融石英多线结构光镜片L25-808-33×33-5X-6×6实测图
熔融石英多线结构光镜片的热销型号汇总
|
大功率结构光DOE型号 |
波长nm |
线数 |
线长方向衍射角 |
分束方向衍射角 |
设计像元数 |
|
L7-808-25×20-1X-5×4.3 |
808 |
7 |
25° |
20° |
1 |
|
L11-450-40×40-1X-5×4.3 |
450 |
11 |
40° |
40° |
1 |
|
L11-450-40x40-3X-5x4.3 |
450 |
11 |
40° |
40° |
3 |
|
L11-850-45x25-1X-4.3x5 |
850 |
11 |
45° |
25° |
1 |
|
L25-808-33x33-5X-6x6 |
808 |
25 |
33° |
33° |
5 |
设计像元素是指线的粗细，线宽是用衍射极限光斑大小公式计算，但是除了衍射极限光斑的大小，也可以定制好几倍衍射极限的线宽，比如3倍和5倍等。
多线结构光DOE规格参数
|
大功率结构光DOE型号 |
L7-808-25×20-1X-5×4.3 |
L11-450-40×40-1X-5×4.3 |
L11-450-40x40-3X-5x4.3 |
|
波长 |
808 |
450 |
450 |
|
线数 |
7 |
11 |
11 |
|
线长方向衍射角 |
25° |
40° |
40° |
|
分束方向衍射角 |
20° |
40° |
40° |
|
设计像元数 |
1X |
1X |
3X |
|
零级点/零级附近线上点（零级所在线） |
＜5倍 |
＜5倍 |
＜15倍 |
|
线间均匀性 |
>90% |
>80% |
>80% |
|
线上均匀性 |
>90% |
>75% |
>80% |
|
材料 |
石英JGS1 |
石英JGS1 |
石英JGS1 |
|
外形尺寸 |
5x4.3mm |
5x4.3mm |
5x4.3mm |
|
线长方向 |
沿5mm方向 |
沿5mm方向 |
沿5mm方向 |
|
分束方向 |
沿4.3mm方向 |
沿4.3mm方向 |
沿4.3mm方向 |
L11-850-45×25-1X-4.3x5和L25-808-33×33-5X-6×6石英多线DOE规格参数如下。
|
大功率结构光DOE型号 |
L11-850-45×25-1X-4.3x5 |
L25-808-33×33-5X-6×6 |
|
波长 |
850 |
808 |
|
线数 |
11 |
25 |
|
线长方向衍射角 |
45° |
33° |
|
分束方向衍射角 |
25° |
33° |
|
设计像元数 |
1X |
5X |
|
零级点/零级附近线上点（零级所在线） |
＜5倍 |
＜5倍 |
|
线间均匀性 |
>85% |
>90% |
|
线上均匀性 |
>85% |
>90% |
|
材料 |
石英JGS1 |
石英JGS1 |
|
外形尺寸 |
4.3x5mm |
6x6mm |
|
线长方向 |
沿4.3mm方向 |
沿6mm方向 |
|
分束方向 |
沿5mm方向 |
沿6mm方向 |
