作者：admin 时间：2025-11-25 11:44:07

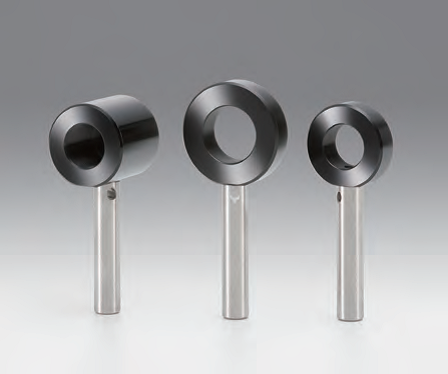

物镜镜架是在光学实验装置中，固定物镜时的专用镜架。对应各种尺寸的物镜加工了相应尺寸的内螺纹。详细请参照下面物镜对应镜架一览表。对应M20.32的物镜镜架有两种。一种是近接型的普通型物镜镜架（LHO-20.32），另一种是可减小杂散光影响的长筒型物镜镜架（LHO-20.32A）。结构简单，刚性好，高倍率时也容易获取稳定的图像。承接定制更改立柱长度。（如订货时指定了立柱长度的话，我们负责更换长度后出货。）立柱长度相差大，也许会收取一定的差额费用，详情请咨询。另外还可提供能调整物镜中心位置的十字动镜架（TAT）用的物镜适配器。如果不是西格玛光机制的物镜，即使标称的螺纹规格相同，也会出现螺纹配合偏紧的情况。使用高倍率的物镜时，物镜一般需要调芯和焦点的。此时，请在镜架下或在被测样品下设置调整平台
Optosigma十字调节镜架TAT技术指标（主要材料：钢，表面处理：黑铬）
|
型号 |
XY 调整范围(mm) |
粗调分辨率(mm / 周) |
微调分辨率(mm / 周) |
微分头刻度(mm/DIV) |
自重(kg) |
|
TAT-16 |
±2 |
0.5 |
— |
0.01 |
0.26 |
|
TAT-16RO |
±2 |
0.5 |
— |
0.01 |
0.32 |
|
TAT-16DM |
±2 |
0.5 |
0.05 |
0.0025 |
0.3 |
|
TAT-16DMRO |
±2 |
0.5 |
0.05 |
0.0025 |
0.36 |
西格玛光机物镜镜架适配器（主要材料：铝合金，表面处理：黑色氧化）
|
型号 |
适用镜架 |
适用物镜 |
自重（kg） |
|
TAT-18OA |
TAT-16 型 |
OBL，EPL，EPLE |
0.02 |
Optosigma物镜镜架LHO技术指标（主要材料: 铝合金，表面处理:黑色氧化）
|
型号 |
选购件编码※ |
自重〔kg〕 |
|
LHO-20.32 |
N/EE/UU |
0.08 |
|
LHO-20.32A |
N/UU |
0.13 |
|
LHO-26 |
N/UU |
0.09 |

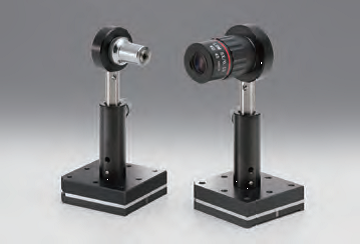

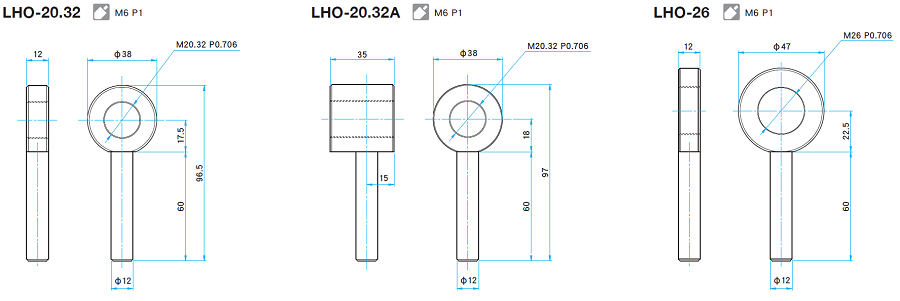

西格玛光机物镜镜架LHO外形图以及使用实例
十字调节镜架TAT

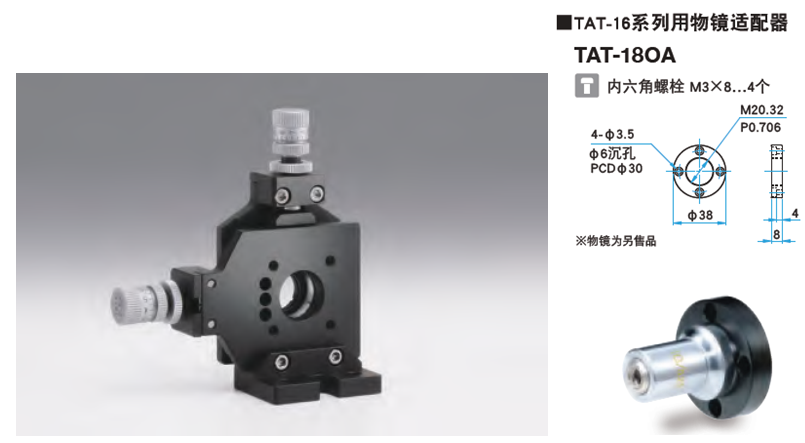

十字调节镜架常被用于安装精密针孔（PA）和窄缝（FSL），并调节其位置。在十字调节镜架上安装物镜适配器（TAT-18OA）后，可用于调节物镜位置。
采用了精密滚珠导轨，移动平滑，定位精确。有调节方便的普通微分头型（TAT-16，TAT-16RO）和粗微调的精密微分头型（TAT-16DM，TAT-16DMRO）两大类。采用了厚度仅为16mm的两轴一体型导轨结构。厚度薄，容易实现针孔前后两个方向器件的近接。十字调节镜架（TAT）具有直径φ9mm的中央通孔，可以用来固定并调节其他器件。关于具体固定方法，请咨询。可提供带有光纤插座（FC接口，SMA接口）的光纤镜架（FOP）。提供更大通孔的十字调节镜架（TAT-30系列）和简易型针孔镜架（AH-1）。
十字调节镜架不附带针孔。请在购买十字调节镜架的同时，别忘了选购针孔。十字调节镜架附带固定针孔的螺纹环，不必另外准备针孔适配器。TAT-16，TAT-16DM型十字调节镜架不附带立柱。如需要立柱，请选择TAT-16RO，TAT-16DMRO型十字调节镜架。

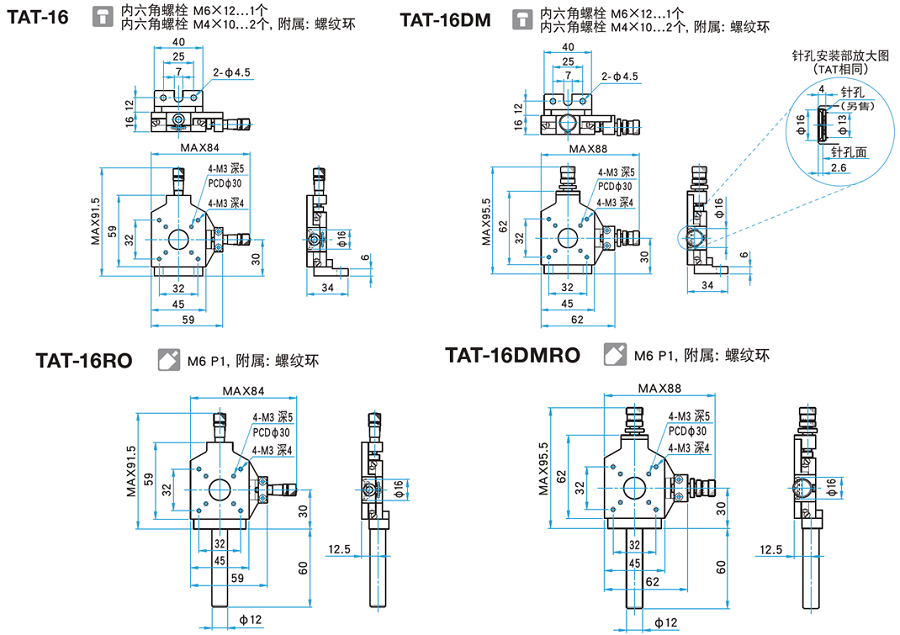

Optosigma物镜镜架适配器及十字调节镜架TAT外形图
