本文主要介绍多线结构光DOE命名规则，大功率多线结构光DOE第一位L代表Line的缩写，第二位代表线条数量，第三位代表波长，第四位代表衍射角度，第五位代表设计像元素，第六位代表镜片尺寸。
玻璃结构光DOE 命名规则如下，LX-XX-XXX-XX-XX，L-线条数量-波长-衍射角度-设计像元数-尺寸。
石英多线DOE的线长和线间距可以根据衍射角度和焦距计算，计算公式是Tan发散角x工作距离。
|
大功率多线结构光DOE型号 |
波长nm |
线数 |
线长方向衍射角 |
分束方向衍射角 |
设计像元数 |
|
L7-808-25×20-1X-5×4.3 |
808 |
7 |
25° |
20° |
1 |
|
L11-450-40×40-1X-5×4.3 |
450 |
11 |
40° |
40° |
1 |
|
L11-450-40x40-3X-5x4.3 |
450 |
11 |
40° |
40° |
3 |
|
L11-850-45x25-1X-4.3x5 |
850 |
11 |
45° |
25° |
1 |
|
L25-808-33x33-5X-6x6 |
808 |
25 |
33° |
33° |
5 |
玻璃结构光DOE L7-808-25×20-1X-5×4.3代表着7线，多线结构光DOE波长是808nm，衍射角度是25°x20°，其中25°是线长方向衍射角，20°是分束方向衍射角，根据衍射角度可以计算出线长和线的间距，1X代表着设计像元数，也就是线的粗细，1X代表着线宽是衍射极限光斑大小的1倍，5x4.3代表着尺寸是5x4.3mm。
玻璃结构光DOE L11-450-40×40-1X-5×4.3代表着11线，波长是450nm，衍射角度是40°x40°，1X代表着多线结构光DOE设计像元数，也就是线的粗细，1X代表着线宽是衍射极限光斑大小的1倍，5x4.3代表着尺寸是5x4.3mm。
大功率多线结构光DOE L11-450-40x40-3X-5x4.3代表着11线，波长是450nm，衍射角度是40°x40°，3X代表着设计像元数，也就是线的粗细，3X代表着线宽是衍射极限光斑大小的3倍，5x4.3代表着尺寸是5x4.3mm。
L11-850-45x25-1X-4.3x5石英多线DOE代表着11线，波长是850nm，衍射角度是45°x25°，1X代表着设计像元数，也就是线的粗细，1X代表着线宽是衍射极限光斑大小的1倍，4.3x5代表着尺寸是4.3x5mm。
L25-808-33x33-5X-6x6石英多线DOE代表着25线，波长是808nm，衍射角度是33°x33°，5X代表着设计像元数，也就是线的粗细，5X代表着线宽是衍射极限光斑大小的5倍，6x6代表着尺寸是6x6mm。

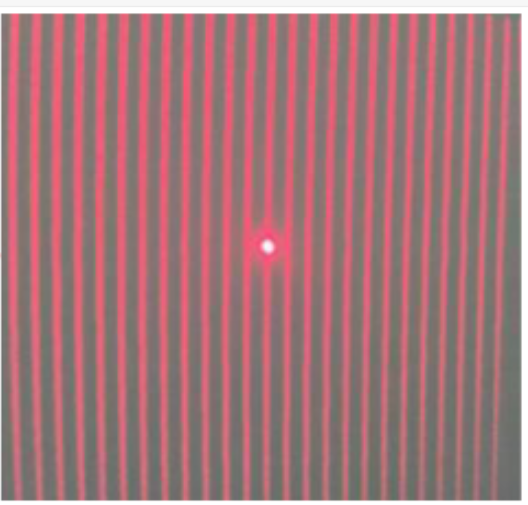

25线玻璃结构光DOE效果图

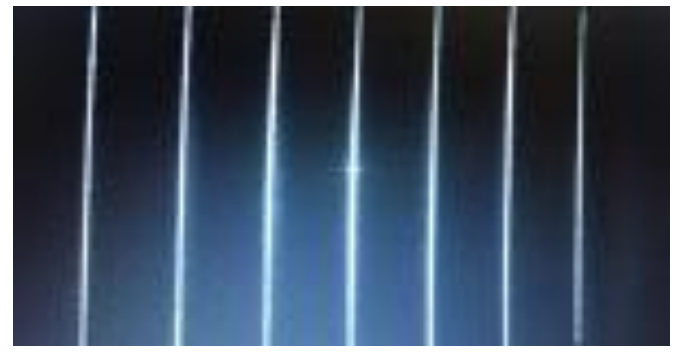

7线
