作者：admin 时间：2025-12-1 4:05:40
日本Isuzu Glass可模压非球面透镜及其他透镜（模压柱透镜、模压菲涅尔透镜、模压锥镜、模压自由曲面、模压抛物面镜、模压反射镜、模压棱镜）。模压非球面透镜直径φ10mm~φ110mm，最大曲率半径R100mm，中心厚度1~35mm。模压棒状透镜直径3~40mm，中心厚度1~30mm。模压菲涅尔透镜直径10~130mm，中心厚度1~20mm。可模压的材料有H-LaFL5、H-ZBaF21、H-ZBaF20、H-ZBaF16、S-TIM2、B270、IHU250H、H-K9L、H-K51、S-BSL7、IHU250H、Pyrex等。

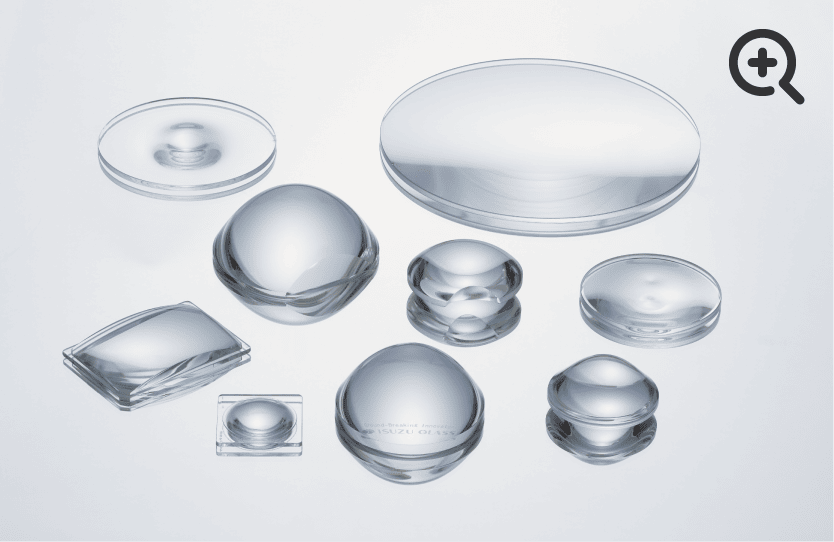

一、非球面透镜
通过研磨加工难以实现的形状与数量，可通过冲压成型来达成。带有切边的特殊形状也采用一体成型技术，而非后期加工。日本Isuzu Glass拥有自由曲面、双面非球面等复杂形状的加工经验，敬请随时垂询。
应用领域
照明系统、显微镜、内窥镜、传感器（激光雷达）、投影仪等

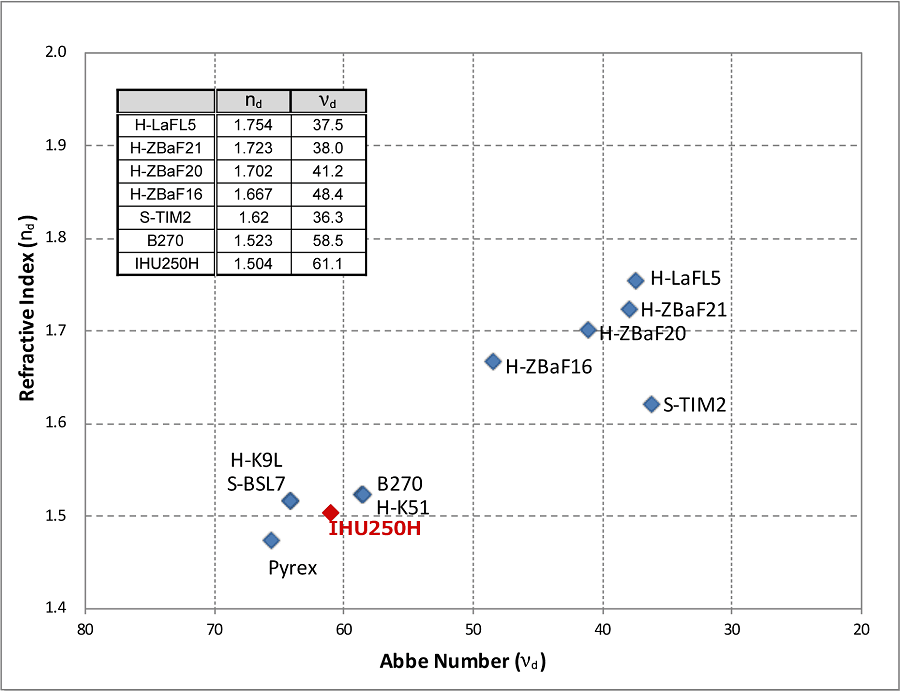

可成型材料
日本Isuzu Glass可成型多种玻璃材料。表中未列明的材料亦有可能实现成型，欢迎随时垂询。
模压非球面透镜规格
|
项目 |
非球面透镜 |
双面非球面透镜 |
|
最大直径 |
φ110mm |
φ40mm |
|
最小直径 |
φ10mm |
φ20mm |
|
最大中心厚度 |
35mm |
20mm |
|
最小中心厚度 |
1mm |
3mm |
|
最大法兰厚度 |
25mm |
20mm |
|
最小法兰厚度 |
1mm |
5mm |
|
最大曲率半径 |
R100mm |
R100mm |
|
最小曲率半径 |
取决于形状。请另行咨询。 |
|
|
偏心 |
无偏心15'，偏心10′ |
无偏心30′，偏心25′ |
|
峰谷值(PV值) |
∅30mm 20μm |
∅30mm 30μm |
以上数值仅为示例。具体数值会因规格和条件而异，请务必将其作为参考。
若您有具体的形状图像或图纸，欢迎提供给我们进行评估。此外，我们也提供光学设计服务。

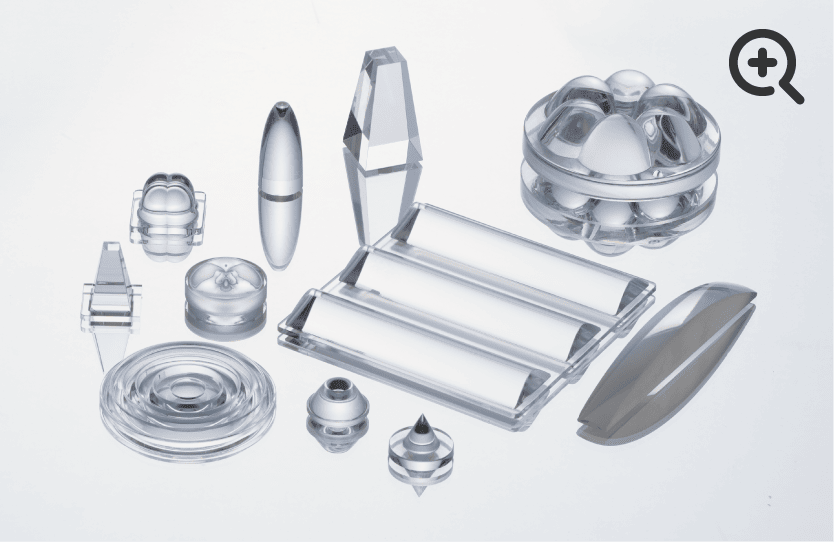

二、其他模压透镜
除透镜阵列与非球面透镜外，我们还可制造多种异形光学元件（模压棒状透镜、模压柱透镜、模压菲涅尔透镜、模压锥镜、模压自由曲面、模压抛物面镜、模压反射镜、模压棱镜）。通过我们的压制成型技术，可实现自由度极高的数千种透镜产品（模压柱透镜、模压锥镜、模压自由曲面、模压抛物面镜、模压反射镜、模压棱镜）。图示仅为部分示例。若您需要特殊异形结构的透镜，敬请随时垂询。
应用领域
照明系统、紫外印刷、紫外杀菌、传感器（激光雷达）等
其他产品
模压棒状透镜、复合抛物面聚光器(CPC)、圆柱透镜、环形透镜、复曲面透镜、菲涅耳透镜、全内反射透镜、轴棱锥透镜、自由曲面、抛物面镜、反射镜、棱镜、蜂窝透镜
可成型材料
我们可成型多种玻璃材料。表中未列明的材料亦有可能实现成型，欢迎随时垂询。
规格
|
项目 |
棒状透镜 |
菲涅耳透镜 |
|
最大直径 |
40×40mm |
φ130mm |
|
最小直径 |
3mm |
10mm |
|
最大中心厚度 |
30mm |
20mm |
|
最小中心厚度 |
1mm |
1mm |
|
最大法兰厚度 |
30mm |
20mm |
|
最小法兰厚度 |
1mm |
1mm |
|
其他 |
- |
透镜边缘 R0.2mm |
*表中数值仅为示例。具体数值会因规格和条件而异，请务必将其作为参考。
若您有具体的形状图像或图纸，欢迎提供给我们进行评估。此外，我们也提供光学设计服务。
