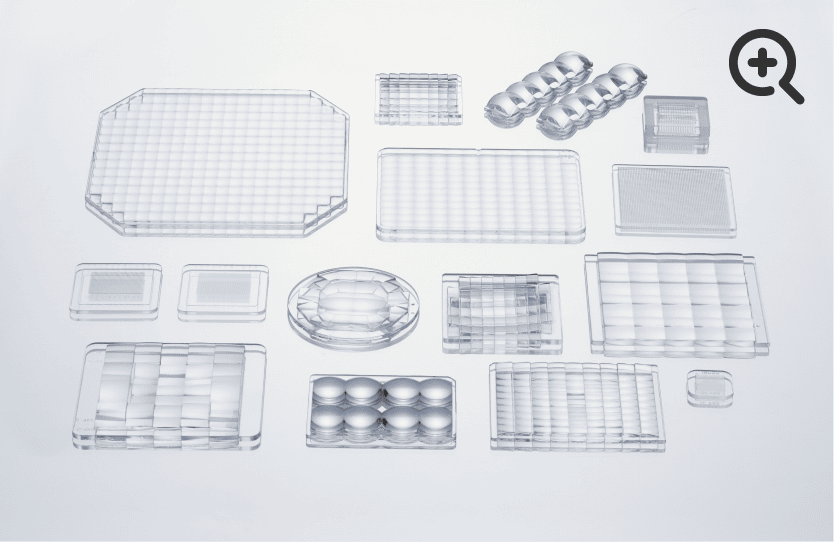

日本Isuzu Glass可模压微透镜阵列，单面和双面微透镜阵列，模压微透镜阵列尺寸10mm~130mm，模压微透镜阵列pitch范围0.2mm~130mm，模压复眼透镜中心厚度1mm~10mm，模压复眼透镜曲率半径0.3mm~100mm，模压复眼透镜pitch光学轴公差0.05mm，模压蝇眼透镜1mm² 范围内PV 值3或5um，可模压蝇眼透镜的材料有H-LaFL5、H-ZBaF21、H-ZBaF20、H-ZBaF16、S-TIM2、B270、IHU250H、H-K9L、H-K51、S-BSL7、IHU250H、Pyrex等。

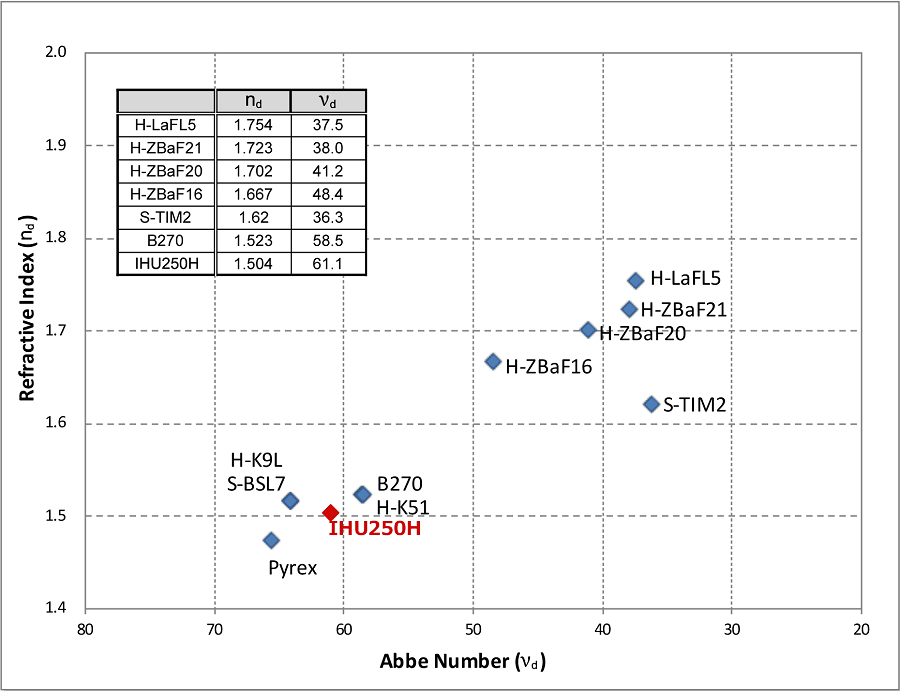

模压蜂窝透镜可模压材料
日本Isuzu Glass可加工多种玻璃材料，表中未列明的材料亦可能实现模压，欢迎随时垂询。
应用领域
半导体设备、视觉检测设备、工业自动化设备、投影仪、3D打印机等。
日本Isuzu Glass的模压蝇眼透镜采用模具压制工艺制造。传统工艺需要将透镜单元逐个粘合而成，而现在通过模具可一次性制成板状结构。相比叠层制造工艺，模具压制具备成本优势，同时能实现大规模生产模压双面微透镜阵列。模压双面微透镜阵列透镜单元不仅可加工为球面，还可实现非球面、柱面、不规则曲面、偏心曲面等多种几何形状。Isuzu Glass亦可制造微透镜阵列（含微型透镜单元）以及具有异形曲面的双面透镜。此外，我们备有模压双面微透镜阵列标准产品系列，无需客户提供模具即可生产模压蜂窝透镜，具体模压蜂窝透镜需求欢迎垂询。
规格
|
项目 |
透镜阵列 |
微透镜阵列 |
双面透镜阵列 |
|
最大直径 |
130×130mm |
130×130mm |
60×60mm |
|
最小直径 |
10×10mm |
10×10mm |
20×20mm |
|
最大单元尺寸 |
可达整体尺寸 |
||
|
最小单元尺寸 |
0.2mm |
0.2mm |
0.5mm |
|
最大中心厚度 |
10mm |
10mm |
10mm |
|
最小中心厚度 |
1mm |
1mm |
3mm |
|
最大法兰厚度 |
10mm |
10mm |
10mm |
|
最小法兰厚度 |
1mm |
1mm |
3mm |
|
最大曲率半径 |
R100mm |
R10mm |
R100mm |
|
最小曲率半径 |
R0.3mm |
R0.3mm |
R0.3mm |
|
光学轴公差 |
pitch光学轴0.05mm |
pitch光学轴0.05mm |
pitch光学轴0.05mm |
|
PV 值(1mm² 范围内) |
3µm |
3µm |
5µm |
此处数值仅为示例。具体数值将根据规格和条件有所不同，敬请参考。
如您有具体的形状图像或图纸，请提供给我们进行评估。此外，Isuzu Glass亦可提供光学设计服务。
