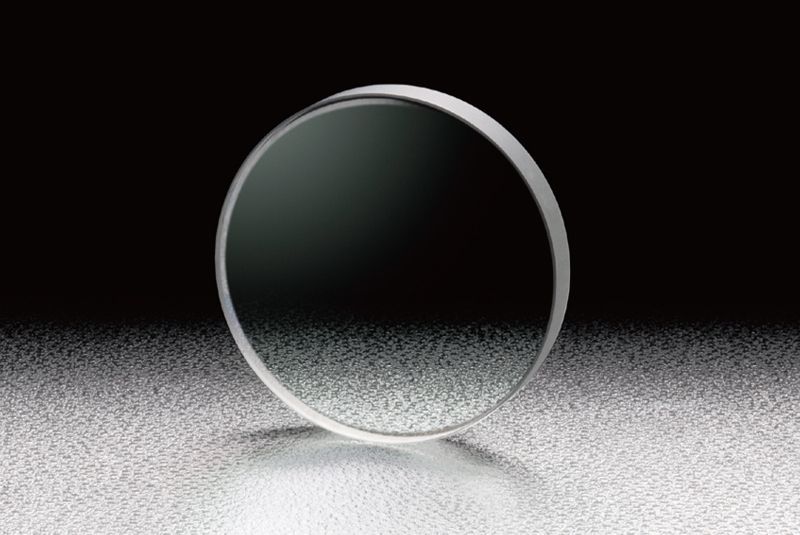

偏光平板分光镜（高消光比系列）,西格玛光机PBSHE-30C05-532,PBSHE-25.4C05-780高消光比分光镜

Optosigma西格玛光机在PBS平板分光镜的基础上新推出了高消光比偏光平板分束镜PBSHE系列。偏光平板分光镜（高消光比系列）是适用于与某特定波长，具有很高透过消光比的平板分光镜系列产品。该PBSHE系列高消光比偏光平板分束镜镀有多层电介质膜，光量损失很小，可以有效地分离偏振光。因为是平板型高消光比分光镜，即使光束通光口径变大，重量也不会随之变得很重。目前高消光比分光镜标准品型号有PBSHE-25.4C05-532，PBSHE-30C05-532，PBSHE-25.4C05-780，PBSHE-30C05-780，PBSHE-25.4C05-1064和PBSHE-30C05-1064。

偏光平板分光镜（高消光比系列）共同指标：

材质：合成石英

基材面型精度：λ/10

透过消光比：Ts:Tp＜1:10000

平行度：＜5″

镀膜：正面-多层电介质膜；反面-多层电介质防反射膜

入射角度：45°

P偏光透过率：＞95％

表面质量：20/10

有效直径：外径的85%

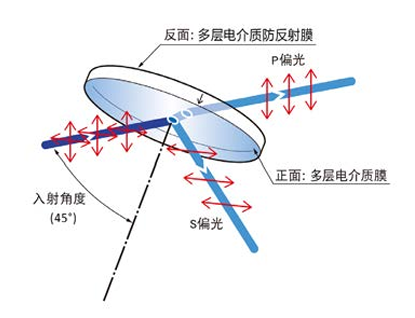

西格玛光机Optosigma偏光平板分光镜（高消光比系列）。该PBSHE系列高消光比偏光平板分束镜通过透过P偏光，反射S偏光，可以将入射光的偏光状态正交分离。且镀有多层电介质膜，光量损失很小，可以有效地分离偏振光。除此之外，偏光平板分光镜（高消光比系列）还更改了光学膜层设计，使用最新的镀膜技术，实现了更高的消光比，将入射角从传统的布儒斯特角改为45°，更方便了用户的使用。另外，光束透过玻璃的距离很短，波长分散或色差的影响很小。

如果您对于除了标品以外的尺寸和波长有需求，可以联系我们向西格玛光机Optosigma进行定制产品的评估。

在使用Optosigma西格玛光机的高消光比偏光平板分束镜时，需要注意在使用前，请务必确认入射激光光束的能量密度要低于激光损伤阈值。通过透镜或凹面反射使激光光束变细后入射时，如果能量密度超过元件的激光损伤阈值，元件有破损的危险。请按照技术指标指示的入射角度使用。入射角度不同时，透过率的波长特性会产生变化，透过率，反射率，P偏光和S偏光的分离比等也会产生变化。在适用波长之外使用时，不会得到应有的偏光分光镜的特性。请选择与使用波长相符的元件。由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数毫米。

PBSHE系列高消光比偏光平板分束镜型号列表：

本表的激光损伤阈值的测试条件为入射角度45°，激光脉冲宽10ns，重复频率20Hz。

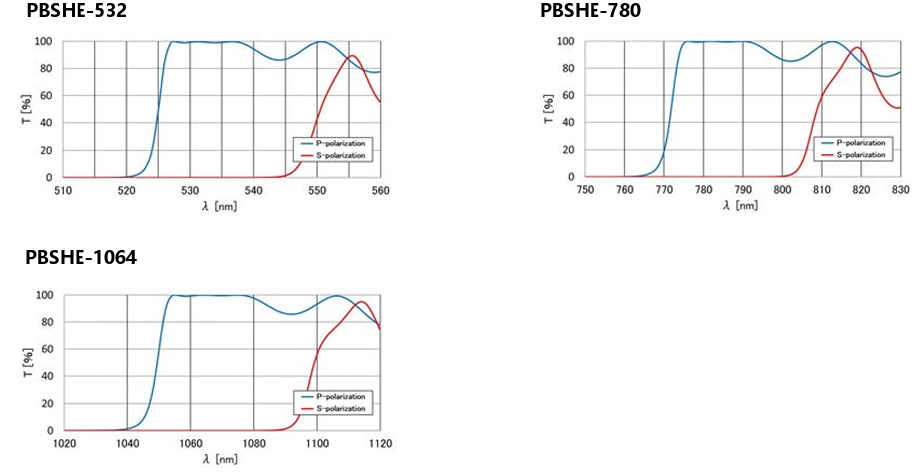

下图是高消光比分光镜标准品PBSHE-25.4C05-532，PBSHE-30C05-532，PBSHE-25.4C05-780，PBSHE-30C05-780，PBSHE-25.4C05-1064，PBSHE-30C05-1064的透过率波长特性曲线。
