随着检偏器旋转角度的变化，精密THz可调衰减器的透过率和衰减率变化情况，Tydex THz衰减器

太赫兹可调精密衰减器由两片参数一致的偏振片构成，并共同安装在同一旋转机构与基板上。光束传播过程中首先通过的偏振片称为起偏器，随后通过的第二片偏振片则称为检偏器。依据马吕斯定律，当线偏振光依次通过这两片偏振器时，若进入检偏器的光强为I₀ ，且α表示入射线偏振光振动方向与偏振片透振方向之间的夹角，则检偏器输出的光强与初始光强及偏振片的相对角度密切相关，其透射率随两片偏振片之间的旋转角度而变化。从公式I=I₀cos²α中可以得出结论，当α=0°或180°时，I=I₀，透射光最强；当α=90°或270°时，I=0，透射光强为零；当为其它值时，光强介于0和I₀之间。

图1：由起偏器产生的偏振光在通过检偏器之后，OM表示起偏器的偏振化方向，ON表示检偏器的偏振化方向，它们的夹角为α.

我们可以从图2中看出，当太赫兹可调精密衰减器中的检偏器与起偏器互相平行时，α=0°，透射光最强，透过率最高；当检偏器与起偏器垂直时，α=90°，透射光强为零，透过率最低，因此衰减程度最高。

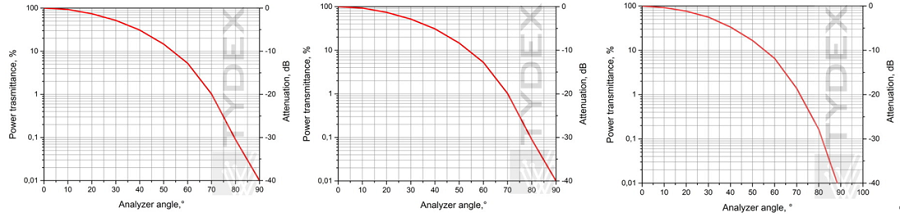

图2：从左至右依次为微波衰减器、THz衰减器和IR-THz衰减器透过率与检偏器相对于起偏器的旋转角度的关系，使用连续的140 GHz源。

从图3我们可以看出，当太赫兹可调精密衰减器检偏器旋转角度超过70°时，透过率仅剩1%，衰减率-20dB。当精密THz可调衰减器检偏器旋转角度为20°，30°，40°，50°，60°，70°，时，三款可调谐太赫兹衰减器的衰减率在整个波段几乎一致。当精密THz可调衰减器检偏器旋转角度为80°时，在0.1-0.3THz波段，Tydex可调衰减器的衰减率变化较大。当精密THz可调衰减器检偏器旋转角度为90°时，微波衰减器在0.1-0.35THz波段的衰减-40dB，且随着波长的减小，衰减效率下降十分明显，在1.5THz时仅剩-25dB；THz衰减器在0.1-0.85THz的衰减都是＞-40dB的，0.3THz峰值可达-48dB，且随着波长的减小，衰减效率下降稍缓；IR-THz衰减器在0.1-1.5THz波段的衰减几乎都是＞-40dB，峰值可达-47.5dB，且在整个范围内无明显下降。造成这一现象的原因是Tydex 精密THz可调衰减器根据波长范围分为：＞600μm波长的微波衰减器，对应的频率为0.5THz；波长＞150μm的THz衰减器，对应的频率为0.2THz以及波长＞15μm的IR-THz衰减器，对应的频率为20THz。所以当测量的频率范围超过太赫兹可调精密衰减器本身的频率范围后，衰减率就出现了下滑趋势。微波衰减器和THz衰减器采用的线栅偏振片，IR-THz衰减器使用的薄膜偏振片，因此检偏器与起偏器互相平行时的透过率也会存在差异。即使是线栅偏振片，20μm线径和40μm线距的透过率也高于11μm线径和16μm线距。

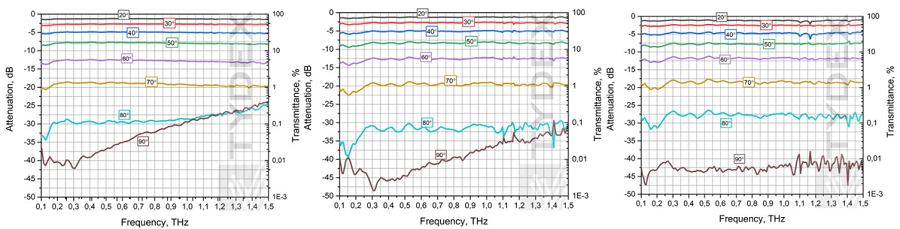

图3从左至右依次为微波衰减器、THz衰减器和IR-THz衰减器随检偏器旋转角度变化的典型校准曲线（采用Menlo Systems K-8脉冲太赫兹光谱仪测量）。
