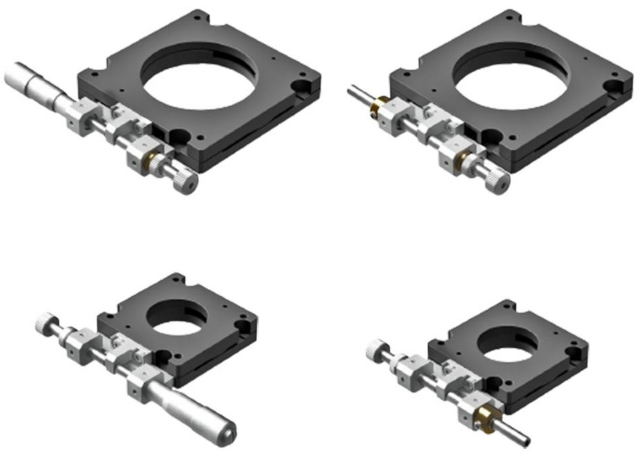

KSPT系列手动旋转位移台是Optosigma西格玛光机厚度仅为10mm，中心带有通孔的四方型超薄θ轴中空微调转动平台。KSPT系列旋转调整台具有与TSD平台相同的高刚性结构，抗偏载能力强，适合用于各个方向（垂直安装，倒置）的安装使用，该系列旋转位移台有KSPT-406和KSPT-606两类型号，台面尺寸分别为40×40mm和60×60mm。西格玛光机超薄θ轴中空微调转动平台最适合嵌入需要微小角度调整的装置或发挥薄型优势应用到低光轴的光学系统中。
KSPT系列手动旋转位移台技术指标：
|
型号 |
微分头的安装位置 |
测微头种类 |
安装孔尺寸 |
行程 |
質量 |
|
KSPT-406MH |
侧面 |
微分头 |
公制 |
±10° |
0.11kg |
|
KSPT-406MRH |
侧面(反手对称) |
微分头 |
公制 |
±10° |
0.11kg |
|
KSPT-406MHFP |
侧面 |
精密调节螺杆 |
公制 |
±10° |
0.11kg |
|
KSPT-406MRHFP |
侧面(反手对称) |
精密调节螺杆 |
公制 |
±10° |
0.11kg |
|
KSPT-606MH |
侧面 |
微分头 |
公制 |
±10° |
0.18kg |
|
KSPT-606MRH |
侧面(反手对称) |
微分头 |
公制 |
±10° |
0.18kg |
|
KSPT-606MHFP |
侧面 |
精密调节螺杆 |
公制 |
±10° |
0.18kg |
|
KSPT-606MRHFP |
侧面(反手对称) |
精密调节螺杆 |
公制 |
±10° |
0.18kg |
Optosigma除了KSPT系列超薄θ轴中空微调转动平台以外，还可以提供平台厚度为10mm的超薄X轴TSD平台。KSPT系列旋转调整台采用对向锁紧方式。型号末尾为FP的产品，采用的是精密调整螺杆。需要注意的是，采用的不是一般的微分头，精密调整螺杆的螺距为0.25mm，在操作时请使用六角扳手或另售的六角手轮扳手(KCL)。除此之外，安装在垂直面使用时，请一定把微分头朝向下方安装。否则，结构上举鼎其载荷将有内部弹簧负担而无法正确定位。
KSPT系列手动旋转位移台参数表：
|
型号系列 |
KSPT-406 |
KSPT-606 |
|
台面尺寸 |
40×40mm |
60×60mm |
|
导轨形式 |
TSD导轨 |
|
|
主要材料 |
钢 |
|
|
表面处理 |
亚光黑漆 |
|
|
承载能力 |
78.47N(8.0kgf) |
147N(15.0kgf) |
|
最大承载力矩/俯仰 |
3.9N･m |
6.4N･m |
|
最大承载力矩/转动 |
3.9N･m |
6.4N･m |
|
扭矩刚度/俯仰 |
0.3″/N･cm |
0.15″/N･cm |
|
扭矩刚度/转动 |
0.6″/N･cm |
0.3″/N･cm |
|
平行度 |
30μm |
|
|
偏芯量 |
10μm |
|
|
台面跳动 |
10μm |
|
如果您需要西格玛光机Optosigma的KSPT系列超薄θ轴中空微调转动平台，旋转调整台欢迎联系我们。
