半波片和四分之一波片都是利用材料的双折射特性来转换，控制或分析光的偏振状态。CVI的1/2波片和1/4波片采用晶体石英作为基底材料即（石英高阶波片）。具有20-10的表面质量和10的表面粗糙度。其石英高阶波片（QWPM）系列多阶石英波晶片的λ/2波片和λ/4波片的标准品覆盖了1064nm，1053nm，532nm，355nm和266nm中心波段。主要针对使用Nd:YAG激光进行工业加工和科研开发的环境。
CVI石英高阶波片标准品及参数：
|
型号 |
最小起订量 |
波长（nm） |
大小（mm） |
类型 |
|
QWPM-1053-10-2 |
MOQ 10 |
1053 |
25.4 |
半波片 |
|
QWPM-1053-10-4 |
MOQ 10 |
1053 |
25.4 |
四分之一波片 |
|
QWPM-1064-05-2 |
MOQ 10 |
1064 |
12.7 |
半波片 |
|
QWPM-1064-05-4 |
MOQ 10 |
1064 |
12.7 |
四分之一波片 |
|
QWPM-1064-05-4-R10 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-08-2 |
MOQ 10 |
1064 |
20 |
半波片 |
|
QWPM-1064-08-2-R10 |
MOQ 10 |
1064 |
25.4 |
半波片 |
|
QWPM-1064-08-4 |
MOQ 10 |
1064 |
20 |
四分之一波片 |
|
QWPM-1064-08-4-R10 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-10-2 |
MOQ 10 |
1064 |
25.4 |
半波片 |
|
QWPM-1064-10-2-R15 |
MOQ 10 |
1064 |
38.1 |
半波片 |
|
QWPM-1064-10-4 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-10-4-R15 |
MOQ 10 |
1064 |
38.1 |
四分之一波片 |
|
QWPM-266-05-2 |
MOQ 10 |
266 |
12.7 |
半波片 |
|
QWPM-266-05-2-R10 |
MOQ 10 |
266 |
25.4 |
半波片 |
|
QWPM-266-05-4 |
MOQ 10 |
266 |
12.7 |
四分之一波片 |
|
QWPM-266-05-4-R10 |
MOQ 10 |
266 |
25.4 |
四分之一波片 |
|
QWPM-266-10-2 |
MOQ 10 |
266 |
25.4 |
半波片 |
|
QWPM-355-05-2-R10 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-05-4 |
MOQ 10 |
355 |
12.7 |
四分之一波片 |
|
QWPM-355-05-4-R10 |
MOQ 10 |
355 |
25.4 |
四分之一波片 |
|
QWPM-355-08-2 |
MOQ 10 |
355 |
20 |
半波片 |
|
QWPM-355-08-2-R10 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-08-4 |
MOQ 10 |
355 |
20 |
四分之一波片 |
|
QWPM-355-08-4-R10 |
MOQ 10 |
355 |
25.4 |
四分之一波片 |
|
QWPM-355-10-2 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-10-2-R15 |
MOQ 10 |
355 |
38.1 |
半波片 |
|
QWPM-532-05-2 |
MOQ 10 |
532 |
12.7 |
半波片 |
|
QWPM-532-05-4 |
MOQ 10 |
532 |
12.7 |
四分之一波片 |
|
QWPM-532-08-2 |
MOQ 10 |
532 |
20 |
半波片 |
|
QWPM-532-08-2-R10 |
MOQ 10 |
532 |
25.4 |
半波片 |
|
QWPM-532-08-4-R10 |
MOQ 10 |
532 |
25.4 |
四分之一波片 |
|
QWPM-532-10-2 |
MOQ 10 |
532 |
25.4 |
半波片 |
|
QWPM-532-10-2-R15 |
MOQ 10 |
532 |
38.1 |
半波片 |
|
QWPM-532-10-4 |
MOQ 10 |
532 |
25.4 |
四分之一波片 |

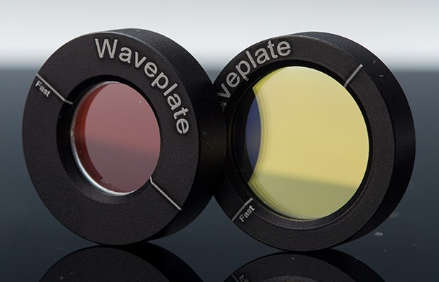

CVI的λ/2波片和1/4波片一般采用黑色阳极氧化外框进行组装。通过边框上的凹槽标注λ/2波片和四分之一的0°位置，方便客户调整和观察。CVI的1/2波片和λ/4波片也具有高损伤阈值的特点。方便多阶石英波晶片对于高功率激光器的出射光束进行调整。
QWPM延迟容差参考表
|
波长λ（nm） |
延迟容差（23℃恒温环境下） |
|
1064 |
≤1/850 |
|
800 |
≤1/700 |
|
532 |
≤1/450 |
|
400 |
≤1/350 |
|
355 |
≤1/300 |
|
266 |
≤1/200 |
CVI Laser Optics的石英高阶波片（QWPM系列）λ/4波片和λ/2波片在用户选择的特定波长和稳定的温度环境下表现优异。CVI还可以向客户提供不带磁吸安装环的封装或者带有磁吸安装环封装两种规格的1/2波片和1/4波片。多阶石英波晶片QWPM系列的延迟与AOI性能相比于化合物零阶波片要优秀。
