LASER COMPONENTS公司的A-CUBE系列APD模块是一款高度集成化的雪崩光电探测器解决方案，专为简化APD使用流程而设计。其硅APD版本覆盖400-1100nm波长范围，峰值灵敏度为905nm；铟镓砷版本则覆盖1000-1700nm，峰值灵敏度为1500nm，并提供从DC-1MHz到DC-25MHz等多种带宽型号可选。模块具备高灵敏度、低噪声和紧凑结构，广泛应用于激光雷达、光通信、光谱分析、荧光检测及医疗诊断等领域。
A-CUBE系列光电探测器模块专为需求可直接使用一体化的APD客户而设计。该模块采用低噪声硅（或铟镓砷）APD，配备匹配的前置放大器和集成高压电源，提供了轻松便捷操作光电探测器模块所需的一切。内置温度补偿电路使得APD即使在环境温度变化时也能保持恒定增益运行。雪崩光电二极管模块仅需±12V直流电源即可工作。LASER COMPONENTS可选光纤连接器为通过光纤将探测器连接至样品提供了便捷的方法。
集成APD探测器规格参数：铟镓砷雪崩光电二极管（InGaAs-APD）模块：
环境温度T=25℃
|
参数 |
最小值 |
典型值 |
最大值 |
|
波长范围[nm] |
1000 |
|
1700 |
|
峰值灵敏度波长[nm] |
|
1500 |
|
绝对最大额定值
|
参数 |
最小值 |
典型值 |
最大值 |
|
供电电压[V] |
±10 |
±12 |
±15 |
|
工作温度[℃] |
0 |
|
+50 |
|
存储温度[℃] |
-20 |
|
+70 |
|
50Ω/1MΩ输出电压[V]a |
|
+1.6/+2.5 |
|
|
50Ω/1MΩ输出电压[V]b |
|
+1.6/-2.5 |
|
a=适用于型号：A-CUBE-I200-01/-03/-10/-25/-180,
b=适用于型号：A-CUBE-I200-100
低噪声APD模块光谱响应与量子效率曲线（增益M=10@1550nm时）
200μm A-CUBE 技术规格（典型值@M=10,25°C）:
|
A-CUBE-I200 |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
InGaAs-APD |
IAG200 |
|||||
|
直径[μm] |
200 |
|||||
|
波长范围[nm] |
900-1000 |
|||||
|
峰值灵敏度波长[nm] |
1550 |
|||||
|
带宽[MHz] |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
0.01-100 |
0.01-180 |
|
响应度[MV/W] |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
1550nm |
94 |
9.4 |
0.94 |
0.094 |
0.50 |
0.19 |
|
NEP[fW/√Hz] |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
1550nm |
32 |
64 |
160 |
425 |
200 |
300 |
|
输出噪声密度[nV/√Hz] |
3000 |
600 |
150 |
40 |
1000 |
500 |
|
输入参考噪声密度(最大值)[pA/√Hz] |
0.3 |
0.6 |
1.5 |
4 |
2 |
2 |
|
最大辐照功率(905nm,50Ohm负载)[nW] |
0.017 |
0.17 |
1.7 |
17 |
3.2 |
8.4 |
低噪声APD模块噪声在100kHz频率下测量。
LASER COMPONENTS雪崩光电二极管模块特点：
-高灵敏度
-低噪声
-易于操作
-结构紧凑
-RS-232接口，可直接链接电脑使用。
-光纤耦合（可选）
雪崩光电二极管模块应用领域：
-APD评估
-测距/激光雷达
-光通信系统
-光谱学
-荧光检测
-医疗
集成APD探测器规格参数：硅雪崩光电二极管（Si-APD）模块：
宽带宽APD探测器环境温度T=25℃
|
参数 |
最小值 |
典型值 |
最大值 |
|
波长范围[nm] |
400 |
|
1100 |
|
峰值灵敏度波长[nm] |
|
905 |
|
集成APD探测器绝对最大额定值
|
参数 |
最小值 |
典型值 |
最大值 |
|
供电电压[V] |
±10 |
±12 |
±15 |
|
工作温度[℃] |
0 |
|
+50 |
|
存储温度[℃] |
-20 |
|
+70 |
|
50Ω/1MΩ输出电压[V]a |
|
+1.5/+3 |
|
|
50Ω/1MΩ输出电压[V]b |
|
+1.5/-3 |
|
a=适用于型号：A-CUBE-S500-01/-03/-10/-25,A-CUBE-S1500-01/-03/-10/-25,A-CUBE-S3000-01/-03/-10/-25
b=适用于型号：A-CUBE-S500-100

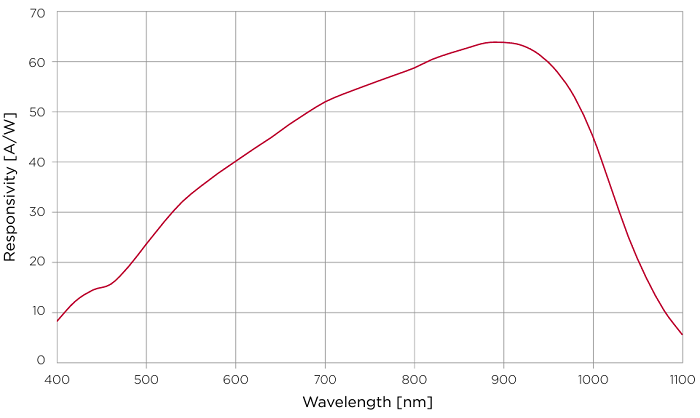

宽带宽APD探测器光谱响应曲线（增益@M=100时）
0.5mm A-CUBE APD模块技术规格（典型值@M=100,25°C）:
|
A-CUBE-S500 |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
Si-APD |
SAR500 |
|||||
|
有效区域直径[mm] |
0.5 |
|||||
|
波长范围[nm] |
400-1000 |
|||||
|
峰值灵敏度波长[nm] |
905 |
|||||
|
带宽[MHz] |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
0.01-100 |
0.01-180 |
|
响应度[MV/W] |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
540nm |
270 |
27 |
2.7 |
0.27 |
15.0 |
5.4 |
|
650nm |
400 |
40 |
4 |
4 |
22.0 |
8.0 |
|
905nm |
500 |
50 |
5 |
5 |
27.0 |
10.0 |
|
NEP[fW/√Hz] |
-01 |
-03 |
-10 |
-25 |
-100 |
-180 |
|
540nm |
11 |
11 |
55 |
150 |
70 |
70 |
|
650nm |
7.5 |
7.5 |
37.5 |
100 |
45 |
50 |
|
905nm |
6 |
6 |
30 |
80 |
40 |
40 |
|
输出噪声密度[nV/√Hz] |
3000 |
300 |
150 |
40 |
1000 |
400 |
|
输入参考噪声密度(最大值)[pA/√Hz] |
0.3 |
0.3 |
1.5 |
4 |
2 |
2 |
|
最大辐照功率(905nm,50Ohm负载)[nW] |
3 |
30 |
300 |
3000 |
56 |
150 |
宽带宽APD探测器噪声在100kHz频率下测量。
1.5mm A-CUBE APD模块技术规格（典型值@M=100,25°C）：
|
A-CUBE-S500 |
-01 |
-03 |
-10 |
-25 |
|
Si-APD |
SAR1500 |
|||
|
有效区域直径[mm] |
1.5 |
|||
|
波长范围[nm] |
400-1000 |
|||
|
峰值灵敏度波长[nm] |
905 |
|||
|
带宽[MHz] |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
|
响应度[MV/W] |
-01 |
-03 |
-10 |
-25 |
|
540nm |
270 |
27 |
2.7 |
0.27 |
|
650nm |
400 |
40 |
4 |
0.4 |
|
905nm |
500 |
50 |
5 |
0.5 |
|
NEP[fW/√Hz] |
-01 |
-03 |
-10 |
-25 |
|
540nm |
11 |
37 |
55 |
150 |
|
650nm |
7.5 |
25 |
37.5 |
100 |
|
905nm |
6 |
20 |
30 |
80 |
|
输出噪声密度[nV/√Hz] |
3000 |
1000 |
150 |
40 |
|
输入参考噪声密度(最大值)[pA/√Hz] |
0.3 |
1 |
1.5 |
4 |
|
最大辐照功率(905nm,50Ohm负载)[nW] |
3 |
30 |
300 |
3000 |
高灵敏度APD噪声在100kHz频率下测量。
高灵敏度APD的A-CUBE-S1500-01和A-CUBE-S1500-03型号因其极高的灵敏度，在高背景光水平下容易饱和。因此，不建议在高背景光水平（例如日光）环境下使用宽带宽APD探测器。
3mm A-CUBE APD模块技术规格（典型值@M=100,25°C）：
|
A-CUBE-S3000 |
-01 |
-03 |
-10 |
-25 |
|
Si-APD |
SAR3000 |
|||
|
有效区域直径[mm] |
3 |
|||
|
波长范围[nm] |
400-1000 |
|||
|
峰值灵敏度波长[nm] |
905 |
|||
|
带宽[MHz] |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
|
响应度[MV/W] |
-01 |
-03 |
-10 |
-25 |
|
540nm |
270 |
27 |
2.7 |
0.27 |
|
650nm |
400 |
40 |
4 |
0.4 |
|
905nm |
500 |
50 |
5 |
0.5 |
|
NEP[fW/√Hz] |
-01 |
-03 |
-10 |
-25 |
|
540nm |
15 |
37 |
55 |
225 |
|
650nm |
11 |
25 |
38 |
150 |
|
905nm |
9 |
20 |
30 |
120 |
|
输出噪声密度[nV/√Hz] |
4000 |
1000 |
150 |
60 |
|
输入参考噪声密度(最大值)[pA/√Hz] |
0.4 |
1 |
1.5 |
6 |
|
最大辐照功率(905nm,50Ohm负载)[nW] |
3 |
30 |
300 |
3000 |
噪声在100kHz频率下测量。
A-CUBE-S3000-01和A-CUBE-S3000-03型号因其极高的灵敏度，在高背景光水平下容易饱和。因此，不建议在高背景光水平（例如日光）环境下使用。
