弱曲率激光反射镜基底(平凹反射镜,平凸反射镜和球面反射镜等)，因曲率小、表面平整度高，肉眼难以直接快速分辨正反面及楔形特征，需结合其生产工艺标记、光学特性及简易实操方法判断。以下介绍肉眼识别弱曲率反射镜基底正反面和判断反射镜的楔形：
德国LAYERTEC在弱弯曲基底(如平凹反射镜，平凸反射镜)的外圆柱上施加标记，这使得双方都能可靠地识别。如下图所示，标记指向弯曲的、较弱的曲面或凹面（取决于基底的整体形状）。该法仅适用于曲率半径R>1000mm。
德国LAYERTEC弱曲度基底激光反射镜的标准化标识(肉眼识别弱曲率反射镜基底正反面的方法1)：
1、具有平面和球面的基底，标记指向曲面，如图1：

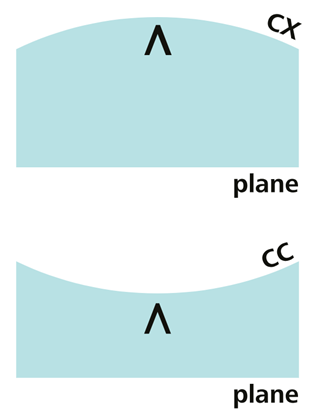

图1：标记箭头指向曲面(如平凸反射镜，平凹反射镜)
2、具有两个球面的基底，标记指向曲率半径较大的曲面（即曲度较弱的曲面），如图2：

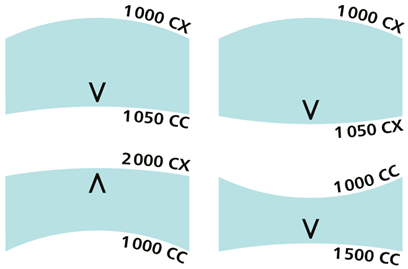

图2：标记箭头指向曲率半径更大的表面（即曲度更弱的一侧）
3、具有两个平行球面的基底（弯月透镜），标记指向凹面，如图3：

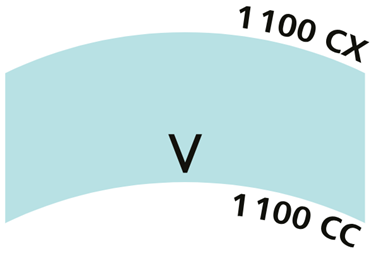

图3：标记箭头指向凹面
德国LAYERTEC弱曲度基底激光反射镜的视觉识别法(肉眼识别弱曲率反射镜基底正反面的方法2)：
无需专业仪器，通过测试栅格即可完成平面侧判断和楔形判定，操作步骤简单且结果直观。

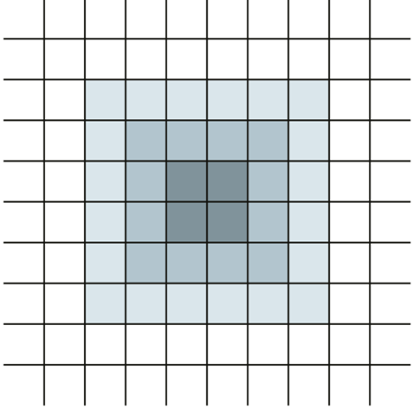

图4：用于识别平面侧并检测光学元件楔形的测试网格
寻找平面面：
- 将光学元件靠近眼睛
- 观察图案在光学表面的反射（远距离对焦）
- 反射图案模糊→弯曲的一面是向上的
- 反光图案清晰→平面侧朝上

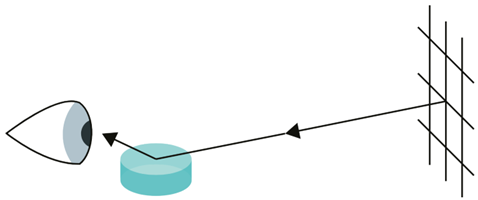

图5：测试网格的清晰无失真反射表明光学元件的平面侧
如何判断反射镜的楔形？
肉眼判断反射镜的楔形方法如下：
- 通过光学元件观察图案
- 围绕表面法线旋转光学元件
- 相对于周围面积的图案偏移→光学元件被楔入
- 没有移位→也没有楔形

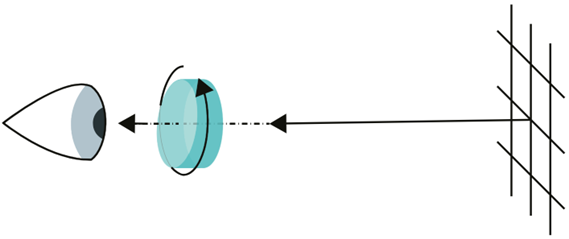

图6：测试网格横向偏移的双反射表明光学元件为楔形
