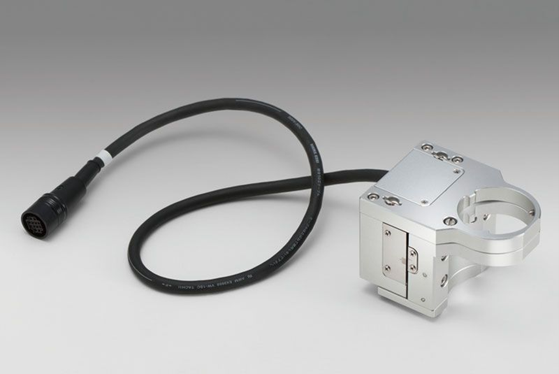

Optosigma大行程步进电机驱动 物镜驱动器SGSP-OBL-3。步进电机驱动，方便选配西格玛光机公司的多款控制器。外形小，分辨率高，特别适用于和显微镜或自动对焦系统配合使用。可用于正立型，倒立型显微镜。备有多款专用连接件，便于和各款显微镜以及物镜配合使用。Z轴物镜驱动器和显微镜或物镜组合时，需要专用的连接部件。其分辨率整步1μm半步0.5μm，行程3mm，定位精度5μm重复定位精度2μm，承载能力4.9N，最大速度1mm/sec，运动平行度2μm偏摆15″，具体可参照后文参数表。
西格玛光机物镜聚焦驱动器SGSP-OBL-3技术指标：
|
项目 |
规格参数 |
|
型号 |
SGSP-OBL-3 |
|
行程 (mm) |
3 |
|
台面尺寸 (mm) |
（组装连接件） |
|
丝杠 (mm) |
精密研磨丝杠 直径 φ6 导程 0.5 |
|
导轨形式 |
十字交叉滚柱 |
|
主要材料 |
铝合金 |
|
表面处理 |
白色氧化 |
|
自重 (kg) |
0.4 |
|
分辨率 (μm/脉冲) |
整步：1 / 半步：0.5 |
|
最大速度 (mm/sec) |
1 |
|
定位精度 (μm) |
5 |
|
重复定位精度 (μm) |
2 |
|
承载能力 (N) |
4.9（0.5 kgf） |
|
扭矩刚度 (°/N·cm) |
— |
|
空行程 (μm) |
2 |
|
传动间隙 (μm) |
1 |
|
平行度 (μm) |
— |
|
运动平行度 (μm) |
2 |
|
倍率 (°) / 偏摆 (°) |
15 / 15 |
|
传感器型号 |
微型光电传感器：GP1S092HCPI（复普（株）） |
|
极限位置传感器 |
有（常闭） |
|
原点传感器 |
无 |
|
近接原点传感器 |
无 |
|
电机类型 |
5相步进电机 0.35A/相（ORIENTAL MOTOR（株）） |
|
电机型号 |
PK513PA-C21（□20mm） |
|
步距角 |
0.72° |
|
传感器电源电压 |
DC+5~+24V±10% |
|
消耗电流 |
40mA以下（单个传感器20mA以下） |
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下 50mA以下 |
|
信号含义 |
遮光时：输出晶体管OFF（截止） |
|
推荐驱动器型号 |
SG-5MA, MC-S0514ZU, SG-514MSC |
|
推荐控制器型号 |
SHOT-702, GIP-101, SHOT-302GS, SHOT-304GS, HIT-M·HIT-S, PGC-04-U |

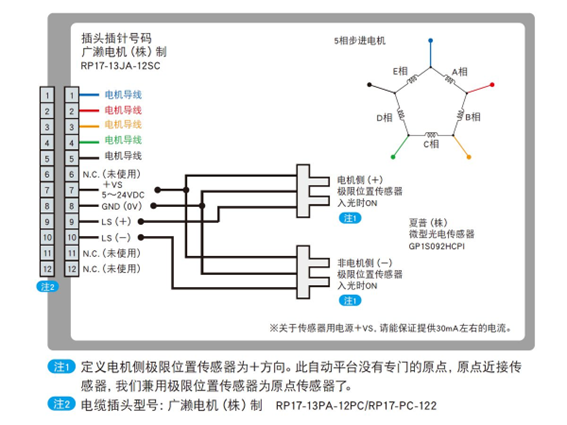

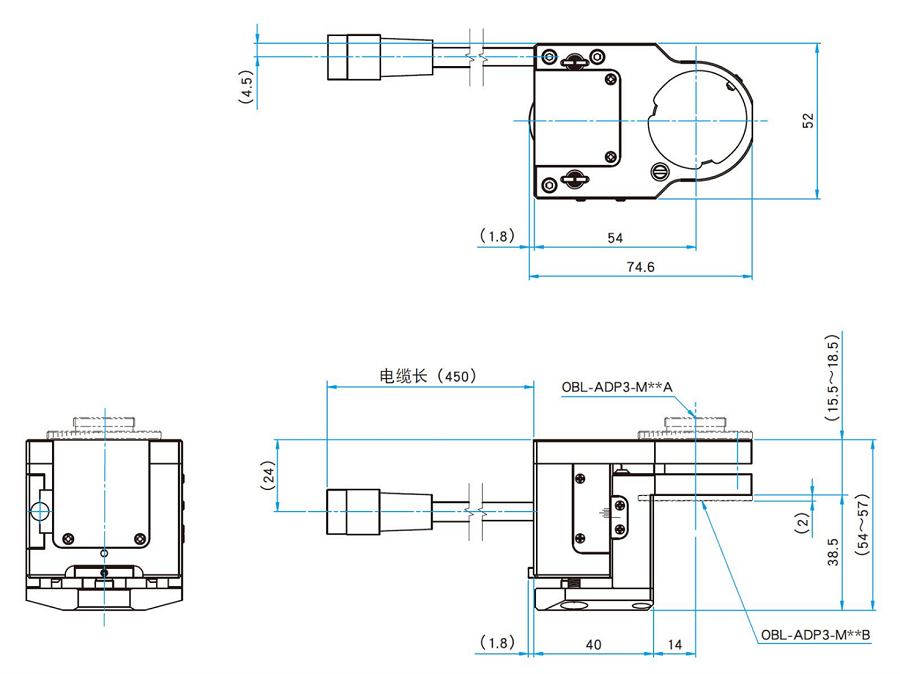

Optosigma/西格玛光机Z轴物镜驱动器，物镜聚焦驱动器SGSP-OBL-3外形图及接线图

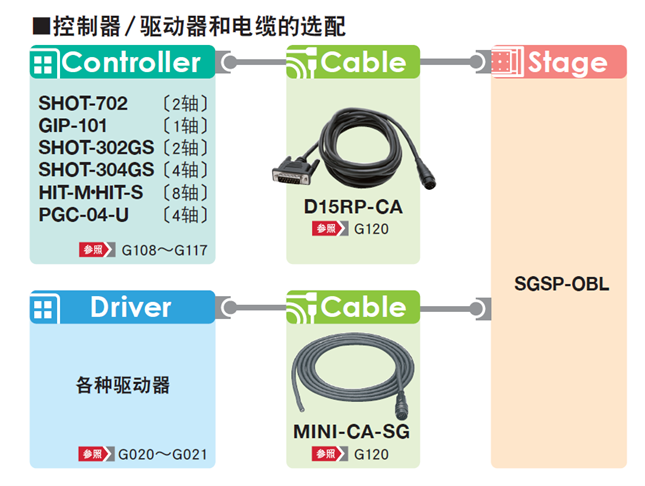

西格玛光机/Optosigma Z轴物镜驱动器与控制器型号搭配
