掺铒晶体

掺铒晶体

Er:YAG晶体由于低的量子缺陷,使用直接光纤激光器或InGaAs / InP泵浦可以实现> 80%的高斜率效率。Er:YLF晶体高带隙和低声子能量决定了非常宽的透明度范围,这可能是从VUV到10μm范围。Er:KYW晶体在1570-1630 nm的光谱范围内具有宽广且平滑的发射,因此可以实现锁模“人眼安全”激光器。

所属品牌:

产品介绍

立陶宛Optogama公司能够提供3种掺铒晶体: ErYAG晶体,ErYLF晶体,ErKYW晶体。激光晶体(laser crystal)是可以把外界提供的能量通过光学谐振腔转化为在空间和时间上相干的具有高度平行性和单色性激光的晶体材料。通过使用掺铒晶体,可以获得约1.6um3um的激光。

Er3 +:YAG晶体是具有优秀性能的激光材料,能够稳定发射16171645 nm波长的光,可将其共振泵浦到1470 nm1532 nm的上部激光歧管中。由于具有低的量子缺陷,可以使用直接光纤激光器或InGaAs / InP泵浦来实现大于80%的高效率构造。 通过使用掺铒(~50 at.%)的YAG晶体,可以获得约3μm2.94um)的高效连续波激光操作。

Er3 +:YLF晶体具有低声子频率的特征,这降低了非辐射多声子弛豫的可能性,进而提高了发光量子效率。 激光发射能量级的长寿命允许更高的能量存储,这对于Q开关激射机制很有用。高带隙和低声子能量决定了非常宽的透光度范围,这可能是从VUV10μm范围。Er3+:YLF负热光系数是它的一个优势,因为它降低了热透镜效应,并改善了光束形状以及在高平均泵浦功率下的稳定性。

Er3 +:KYW是有希望用于在1609 nm波长处对眼睛安全的发光激光材料,可以将其共振二极管泵浦到1534 nm的上部激光歧管中。由于在1570-1630 nm的光谱范围内具有宽广且平滑的发射,因此可以用于锁模的“人眼安全”激光器。



ErYAG晶体主要特点:

-各向同性晶体(立方对称)

-高导热率

-接近1470 nm的强吸收带宽,对应InGaAsP / InP激光二极管发射

-1617 nm处的发射光谱在大气中没有吸收

-可根据要求提供定制晶体

ErYAG晶体主要应用:

       -连续波和调Q眼安全(~16μm)带内泵浦激光器,军事应用,包括激光雷达、遥测或主动成像

-通道波导人眼安全(~16μm)带内泵浦的衍射限幅长距离遥测测距激光器

-CW和Q开关3μm激光用于口腔外科、牙科、种植牙科和耳鼻喉科。



ErYAG晶体技术特性:

吸收峰波长

96014701532 nm

峰值吸收截面

~1.0×10-20厘米2@1470 nm

峰值吸收带宽

~2-3 nm@1470 nm

激光波长

161716452940 nm

寿命4I13/2而我11/2铒能级

6.0毫秒(4I13/2)0.1毫秒(i11/2)

波长发射截面

2.6×10-20@2940cm2 5.2×10-21@1645cm2

折射率@1064 nm

1.82

晶体结构

立方体

密度

4.56/厘米3

Mohs硬度

8.5

热导率

~13 Wm-1K-1

DN/DT@1064 nm

7.8×10-6 K-1

热膨胀系数

~7×10-6 K-1

典型掺杂水平

1 at.%(用于~1.5μm激光器<50 at.% (for ~3 μm lasers)

ErYAG晶体的吸收和发射曲线

ErYAG晶体产品规格:

定向

[111]

透明孔径

>90%

面尺寸公差

+0/-01毫米

长度公差

±01毫米

平行度误差

<10 arcsec

垂直度误差

<10 arcmin

保护槽

<0,1 mm at 45˚

表面质量

10-5 S-D

表面平整度

<λ/10@6328 nm

涂层

无涂层



ErYAG晶体产品型号

SKU

面尺寸

长度

端面

掺杂

涂层

价格

7852

5x5毫米

3毫米

布鲁斯特切

0,15%

无涂层

请求

7853

5x5毫米

2毫米

布鲁斯特切

50%

无涂层

4800


Er
:YLF晶体主要特点:



-声子频率低

-激光发射级寿命长

-透明范围广(从VUV10μm区域)

-负热光系数

-可根据要求提供定制晶体

ErYLF晶体主要应用:

-连续波和Q开关〜3μm激光,用于口腔外科,牙科,种植体牙科和耳鼻喉科

-用于显示技术,医学(诊断和治疗)的上转换可见光激光器

ErYLF晶体技术特性:

吸收峰波长

972 nm

峰值吸收系数

28厘米-1

峰值吸收带宽

~1nm

激光波长

2810 nm

寿命4I11/2铒能级

4ms

发射截面@2800 nm

1.5×10-20厘米2

折射率@2070 nm

n0=1.442ne=1.464

晶体结构

四边形

密度

3.95/厘米3

Mohs硬度

5

热导率

~5 Wm-1K-1

DN/DT

-2×10-6(//a)k-1, -4.1×10-6((//c)k-1

热膨胀系数

8×10-6 K-1

典型掺杂水平

15%

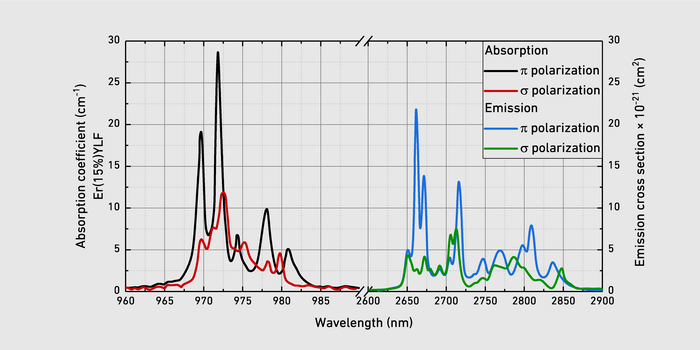

ErYLF晶体吸收和发射曲线:

ErYLF晶体产品规格:

定向

A-

透明孔径

>90%

面尺寸公差

+0/-01毫米

长度公差

±01毫米

平行度误差

<10 arcsec

垂直度误差

<10 arcmin

保护槽

<0,1 mm at 45˚

表面质量

10-5 S-D

表面平整度

<λ/10@6328 nm

涂层

无涂层



ErYLF晶体产品型号:

SKU

面尺寸

长度

端面

掺杂

涂层

价格

7842

5x5毫米

5毫米

布鲁斯特切

15%

无涂层

5200

7843

5毫米

5毫米

布鲁斯特切

15%

无涂层

5200


ErKYW晶体的主要特点:

-接近1534 nm的强吸收带宽,对应InGaAsP / InP激光二极管发射

-1600 nm附近的宽发射带宽

-可根据要求提供定制水晶晶

ErKYW晶体的主要应用:

-带内抽运“眼安全”cwq片和锁模激光器

-带内泵浦“眼安全”波导激光器

ErKYW晶体的技术特性:

吸收峰波长

1534 nm

峰值吸收截面

2.4×10-20厘米2

峰值吸收带宽

3 nm

激光波长

1609 nm

寿命4I13/2铒能级

3.1毫秒

发射截面@1609 nm

0.4×10-20厘米2

折射率

ng=2.05nm=2.01np=1.97

晶体结构

单斜

密度

6.5/厘米3

Mohs硬度

4-5

热导率

~3.5Wm-1K-1

典型掺杂水平

<2 at.%
