激光啁啾镜对

激光啁啾镜对

英文名为Chirped Mirror的啁啾反射镜是一种啁啾反射镜是一种布拉格波长具有空间变化的布拉格类型色散型反射镜。德国Layertec啁啾反射镜最常用的是用于锁模激光器中的色散补偿,是一种电介质反射镜。啁啾反射镜另一个重要的特性是比传统的布拉格反射镜具有更宽的反射带宽。由于飞秒激光啁啾反射镜在提供高反射率的同时须提供一定量的群延迟色散(Group delay dispersion,GDD)补偿,但随着补偿带宽的增加,色散振荡也愈加明显,因此必须通过飞秒激光啁啾镜对(Chirped Mirror Pair)的形式加以补偿抑制。由于具备了先进的镀膜技术,德国Layertec激光啁啾反射镜和啁啾镜对在色散补偿和群延迟色散控制方面都体现了极高的质量。

所属品牌: Layertec

产品介绍

与传统的色散补偿器件光栅和棱镜对相比,啁啾反射镜镜具有损耗低、对光路不敏感、结构简单紧凑等优点,可支持高重复频率飞秒激光振荡器,被越来越广泛的应用到飞秒激光研究中,成为获得飞秒激光不可缺少的色散补偿元件。

德国Layertec公司所生产的高反啁啾反射镜和啁啾镜对主要采用高纯度的熔融石英作为基底材料,先进的损伤阈值测量技术保证了产品的高损伤阈值,损伤阈值可以超过0.75J/cm2Layertec啁啾反射镜在表面结构方面主要采用的是双面平面镜,而啁啾对镜方面也提供了凹球面对镜。在表面膜层方面,啁啾反射镜主要在前表面镀了高反射膜(HR),在工作波段范围内反射率高于99.95%,其中工作波段范围主要为1030nm1040nm,而啁啾镜对的工作波段则囊括了500nm970nm。在群延迟色散方面,啁啾反射镜有-250fs2,-550fs²和-1000fs²的镜片,而啁啾对镜有-40fs²,-80fs²和-110fs²等的镜片。


Layertec激光啁啾反射镜和啁啾镜对整体结构(平面)


Layertec激光啁啾反射镜和啁啾镜对主要特点:

-宽光谱应用

-高损伤阈值

-高精度色散调制

-高精度色散抑制

飞秒激光啁啾反射镜和啁啾镜对主要应用:

-激光光路搭建

-调节光谱

- 锁模激光器中的色散补偿

Layertec激光啁啾反射镜和啁啾镜对标准品:

下表为有库存的标准规格激光啁啾反射镜和啁啾镜对,如某产品的规格符合您的需求,可以尝试联系我们进行订购,我们可以根据您的激光类型进行产品匹配,或者您有特殊规格的产品需求,也可以尝试联系我们进行定制。

在结构参数方面,Layertec激光啁啾反射镜和啁啾镜对主要提供了直径为12.7mm25mm厚度为6.35mm等规格的圆形激光啁啾反射镜和啁啾镜对。

Layertec啁啾反射镜:

产品编号及其基底材料

几何结构参数

表面结构

膜层反射率

啁啾反射镜 141251
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1030nm)>99.95%, GDD=-250fs²

啁啾反射镜 141257
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1030nm)>99.95%, GDD=-550fs²

啁啾反射镜 141260
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1030nm)>99.95%, GDD=-1000fs²

啁啾反射镜 141261
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1030nm)>99.95%, GDD=-1000fs²

啁啾反射镜 141266
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1040nm)>99.95%, GDD=-250fs²

啁啾反射镜 141270
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1040nm)>99.95%, GDD=-550fs²

啁啾反射镜 141274
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2) HRs,p(0-10°,1040nm)>99.95%, GDD=-1000fs²


Layertec啁啾反射镜其他型号:

Layertec公司超快激光啁啾反射镜一共有233个规格,每个型号都用6位数字表示,下面列出了啁啾反射镜的型号。

100688  109813  139481  128916  103955  103954  137632  103516  103518  103517  103519  103520       103521  103003  100684  100834  103213  108640  105197  105198  105721  101339  103593  100431       106881  100835  108658  100836  102455  100446  100432  106156  102879  102727  108578  110408       102007  102009  102008  102010  104611  100472  100470  100720  102287  100927  102283  105630       108746  108750  108749  108753  108748  108751  108752  108756  108757  108761  108758  108763       108759  107871  121788  107690  110976  110978  109879  109846  109877  109878  110975  163884       146565  101000  102030  102653  103286  103287  107733  103867  109579  109580  100683  105632       100559  104631  107604  108180  104170  104219  102006  102005  104188  104189  103118  102750       107439  154323  107846  103743  102197  102163  101849  101848  102164  107539  102624  102625       102749  103296  105157  103299  105156  103298  104728  105155  105158  103300  103301  103302       104234  103633  157453  102552  103732  103733  103868  121674  121675  107675  106184  105286       101550  104637  103870  103871  104636  108455  106362  104595  102408  105196  104175  103236       108355  105954  105195  101072  102409  109434  103237  110641  105681  102191  141260  141261       141251  141257  110954  128926  128928  128929  128930  164607  110142  106847  128483  104598       101645  106848  104088  109327  105544  105200  105199  105201  102196  103664  102195  105202       105755  102198  104685  105754  103667  104166  104096  103744  103745  104190  141266  141274       141270  110759  103669  103668  105527  105844  105233  105232  105234  109159  107066  108262       104357  105752  105753  104267  104683  104356  109199  102136  102025  103133  105262  105344       105263  102043  102046  135256  108095  102343  160660

Layertec啁啾镜对:

产品编号及其基底材料

几何结构参数

表面结构

膜层反射率

啁啾反射对镜 141931
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRu(0-10°,670-970nm)>99.8%

啁啾反射对镜 141882
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRs,p(0-10°,725-875nm)>99.8%, GDD=-40fs²

啁啾反射对镜 141884
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRs,p(0-10°,725-875nm)>99.8%, GDD=-40fs²

啁啾反射对镜 141887
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRs,p(0-10°,725-875nm)>99.9%, GDD=-80fs²

啁啾反射对镜 141888
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRs,p(0-10°,725-875nm)>99.9%, GDD=-80fs²

啁啾反射对镜 141919
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRs,p(0-10°,725-875nm)>99.8%, GDD=-110fs²

啁啾反射对镜 141933
熔融石英(Standardteil)

Φ = 25 mm
t = 6.35
mm

双面平面镜

前表面(S2):HRu(0-10°,670-970nm)>99.8%

啁啾反射对镜 142348
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

前表面为凹球面,曲率半径r=100mm
后表面为平面

前表面(S2):HRs,p(0-10°,670-970nm)>99.8%       Rs,p(0-10°,515-535nm)<10%
后表面(S1):ARs,p(0-10°,500-545nm)<0.2%

啁啾反射对镜 142350
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

前表面为凹球面,曲率半径r=50mm
后表面为平面

前表面(S2):HRs,p(0-10°,670-970nm)>99.8%       Rs,p(0-10°,515-535nm)<10%
后表面(S1):ARs,p(0-10°,500-545nm)<0.2%

啁啾反射对镜 142351
熔融石英(Standardteil)

Φ = 12.7 mm
t = 6.35
mm

前表面为凹球面,曲率半径r=38mm
后表面为平面

前表面(S2):HRs,p(0-10°,670-970nm)>99.8%       Rs,p(0-10°,515-535nm)<10%
后表面(S1):ARs,p(0-10°,500-545nm)<0.2%


Layertec啁啾镜对

Layertec公司超快激光啁啾镜对一共有108个规格,每个型号都用6位数字表示,下面列出了啁啾镜对的型号。

102143  148921  148920  102504  103851  107549  106865  106647  148545  107770  109812  109811       109936  109937  109935  109384  134205  111346  116433  149666  148731  107630  146883  146887       147519  146851  146885  107860  107861  107862  107671  107863  107864  102977  104614  104613       104615  102155  104408  103804  102222  103803  108579  101515  101519  104962  107633  107634       102099  103033  103034  102644  102225  102349  102348  102267  104585  141931  141933  141934       142351  142350  142349  142348  152355  110119  110086  108243  103873  109088  106811  161071       148923  103028  106566  100469  102760  109348  109347  109346  103467  103469  103468  103471       103458  106590  104983  108335  105105  141882  141920  141884  141919  141918  141886  141887       141888  141891  102764  106886  101525  110121  102759  107437  108947  108948  108949  156961

相关产品

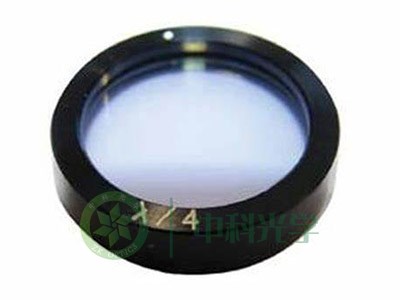

德国Layertec激光波片
