傅里叶变换光谱仪 首页 > 产品中心 > 傅里叶变换光谱仪
便携式气体分析仪

便携式气体分析仪

ARCoptix便携式气体分析仪是一款自主FTIR气体分析仪,针对现场或实验室操作进行了优化。 它的核心由OEM GASEX单元组成,该单元包括一对功能强大的真空密封FTIR光谱仪,并集成到小体积(0.2L)加热的气室中,可在气体样品中提供5米长的光路。ARCoptix便携式气体分析仪配备有LiPo蓄电池,可提供长达8个小时的自主运行能量。

所属品牌: ARCoptix

产品介绍

       ARCoptix公司所推出的便携式气体分析仪具有强大的气体分析系模块,有5米的光程,0.2升的多通道加热池,并且该气体分析仪还是一款可运输的独立式傅里叶红外气体分析系统,非常适合用于现场实时测量。

ARCoptix Gasex模块是寻求定制和可集成系统的系统集成商的理想产品。 Gasex系统基本上包含4个组件:

耐腐蚀气室可以加热到190°C,即使在高浓度的H2O或腐蚀性气体下,也可以确保样品保持气相(并避免凝结)。 可以同时测量许多气体,例如CO2H2OCONH3NONO2N2OSO2CH4HFHClVOC。 检测极限通常约为1ppm,所测浓度的绝对精度约为百分之几(还取决于校准的质量和测量条件)。

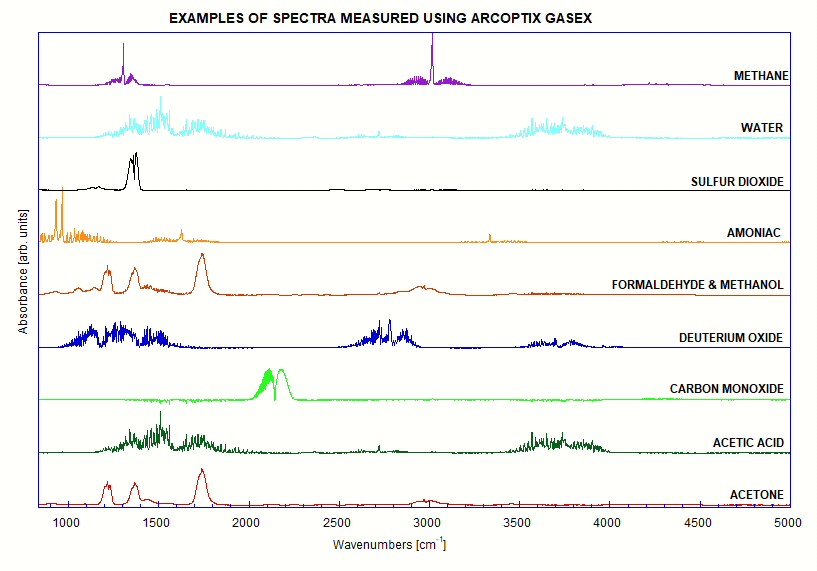

以下是使用Gasex系统在2cm-1处测量的光谱的一些示例:


系统光学设计:

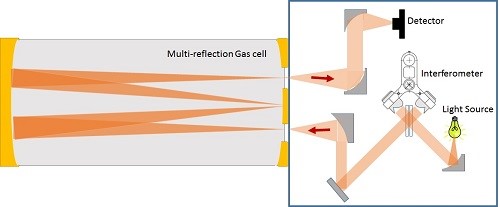

Gasex系统由一个干涉仪模块组成,该模块还包括MCT检测器,红外光源和多反射气室。 该光由黑体辐射模块产生,并由双角立方干涉仪进行调制,然后将其耦合到气室(注入待分析的气体)中,在该气体池中来回反射32次。 最终,光聚焦在MCT检测器上。
永久对准干涉仪

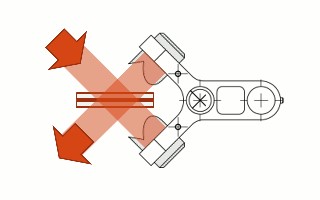

FT-Rocket的核心是双角立方(复古反射镜)干涉仪。 这两个角形立方体对于一个共同的摆臂是牢固的,该摆臂旋转以在干涉仪的两个臂中产生光程差。
这种类型的设计称为永久对准干涉仪,因为已知该系统的对准对振动和温度漂移最稳定。 它永远不必重新调整。
干涉仪的摆臂在无磨损挠曲系统上旋转,从而使该机械系统极为坚固耐用。

固态参考激光器
为了测量反射镜的运动,将固态参考激光器耦合到干涉仪中。 与经典的HeNe激光器相比,我们使用的固态激光器更加紧凑,并且使用寿命更长。 它们具有非常低的温度引起的波长漂移,当通过珀耳帖元件将其保持在恒定温度时,它们的波长可以稳定在几个PPM,因此提供了非常准确且可重现的波长范围。 这对于确保日常和单位之间的一致性至关重要。

便携式气体分析仪的主要参数:

-FTIR

设计

永久对齐,免维护,密封

分辨率 [cm-1 ]

2 cm-1 (1 or 0.5 cm-1 on demand)

光谱范围 [cm-1 ]

830 - 5000

分束器/ 窗片

ZnSe

波数可重复性

<10ppm

扫描频率

1 光谱/ (分辨率决定)

控制激光器

温度稳定

固体激光器@850nm

探测器

MCT,热电冷却;

D*=2.5e9 Jones

信噪比 (at 2cm-1). 1 min扫描时间

1:40000

操作

位置独立

Absotrans(TM)

干涉仪外壳内水和二氧化碳的主动抑制

A/D 转换器

24 bit

通讯接口

USB 2.0

辐射源

Glo-bar 稳定在 1550 K



- GAS CELL

设计

多通道,永久对齐,直接与FTIR匹配

路径长度 [m ]

5 (按需提供其他路径长度)

内部容积 [ ]

0.2

零气体损失

> 3 dB (less than 50 %)

温度操作 [°C]

-20 to 200 (不凝结)

涂层

惰性铝涂层

抛物面镜

铝体,带铑保护金涂层

180℃稳定用加热器

峰值功率:400W;稳态功耗:30W左右

恒温器

PID(集成或可定制)

加热器工作电压

220 V, (可定制其他电压)



- SYSTEM

气体连接器

6mm Swagelock (可定制)

通讯接口

USB2.0(可选的Wifi)

操作温度

0°C-35°C

操作系统

Windows 64

功率自控

8小时工作时长

尺寸[mm]

450 x 300 x 200

总重量[kg]

13



便携式气体分析仪的特点:

-优化的气室和FTIR组装
-铑耐化学涂料
-分辨率为2 cm-1(按需1或0.5 cm-1)
-具有高检测能力的MCT检测器TE冷却的MCT检测器5000-830 cm-1(2-12μm)
-5m加热气室,体积小(0.2L)
-电池供电长达8小时的现场操作(加热)
-相对紧凑(与市场上的其他产品相比)
-提供USB连接和SDK
-具有成本效益
