探针台 首页 > 产品中心 > 探针台
手动探针台

手动探针台

8060,4060,450PM的设计是为了便于使用适用于要求较高的场合,如极低电流电压探测,高温探测,低温探测,以及探测可见光极限的亚微米目标。8060,4060,450PM探针系统结合了晶圆高效探测,准确的光学系统和机械性能好于一身,是手动150 / 200mm用于要求较高的分析测试的探针系统,在世界各地都广泛应用的专业设备。微机械手8060,4060,450PM,4060,450PM型200mm手动探针台提供了6 - 8”(150 - 200mm) 手动探针系统的最高性能。Micromanipulator 自主研发的8060,4060,450PM,4060,450PM手动探针系统提供最高性能,他们是6 - 8”(150 - 200mm)手动分析探针台。

所属品牌: Micromanipulator

产品介绍

高性能手动150mm-200mm晶圆探针,8060,4060450PM4060450PM手动探针系统


探针持有器,热夹,操纵器,独特的探针持有器,振动隔离表,轻型密封外壳(LTEs)和相机系统是流行的附件选项。支持三个温度范围。8060也可以配置一个集成的环境,支持暗屏蔽干探测。美国Micromanipulator 80604060450PM200mm手动探针系统提供了6 - 8(150 - 200mm)手动分析探针系统的最高性能。8060是设计为易于使用的要求应用,如极低电流和电压探测,高和低温探测,和亚微米目标探测的极限可见光学。80604060450PM工作站结合了高效使用的价值和一致、准确的电气和机械性能的信心,是世界各地要求高的分析测试专业人员选择的手动150 / 200mm探针工作平台。80604060450PM探针系统的可用选项允许您根据您的特定需要配置它。支持三种温度范围:

-环境温度(室温)400C

- 0 c - 400 c

- -65℃到400

8060型的性价比,加上其高效率的特点和坚固的可靠性,使其成为高性能分析研究中真正的高性价比设备。

80604060手动探针系统特性概述:

8060,4060450PM手动探针系统提供最高性能可在6 - 8(150 - 200mm)手册分析探针台。8060的设计是为了便于使用适用于要求较高的场合,如极低电流电压探测,高温探测,低温探测,以及探测可见光极限的亚微米目标。8060站结合了有效利用的价值具有一致性的信心,准确的电气和机械性能好,是手动150 / 200mm用于要求较高的分析测试的探针站世界各地的专业人士。

可供选择的型号8060探针系统允许您可以根据您的特定需要配置它。探针卡支架,热夹头,机械手,独特的探针支架,隔振台,轻型密封外壳(LTEs)和相机系统是流行的附件选项。450PM手动探针平台也可以配置一个集成的支持黑屏蔽干探测的环境。

4060型的性价比是耦合的其拥有成本低,得益于其高效率特点和坚固的可靠性结合,使它真正高性能分析的成本效益答案探索。

美国Micromanipulator 80604060手动探针系统特性规格:

-脚印(宽度x深度)22.75x 23.35(57.7 x 59.3cm)。站宽、深、高28.5 " x 26.75 " x 21.5 " (72.3 x 67.9)x 54.6厘米)。重量:246(542.3公斤)x - y阶段运动

-铸造舞台核心,更快的沉淀时间。

-交叉滚柱轴承方式建设,高可靠性和精度。

-X和Y轴范围6 " X 6 " (150mm X 150mm)8 " X 8 "(200 mm x 200 mm)。手动控制

-分辨率3.5“快速”,0.38“精细”控制。查克θ:100 TPI(0.7英寸)分辨率,15度范围。显微镜

-桥架安装为4 " x 4 " x 2 " (100 x 100 x 50mm) x, Y, Z分辨率2.5。大面积磁性不锈钢压板

-通过压板精细举升控制,Z轴范围为1.0(25.4mm),分辨率0.1×m每度旋转


80604060450PM手动探针平台配件和选项,包括:

探头卡持有人,轻型密封外壳,热夹头,视频配件,手动/电动操作器。

450PM 手动探针平台性能和优点:

-舞台手动丝杠控制,使用寿命长稳定、快速定位。

-450PM-A型滚筒的丝杠控制用于探针卡的定位。

-手动卡盘旋转与方便的锁。

-立体变焦或复合显微镜上的稳定杆允许手动X-Y定位,精确聚焦控制。

-符合人体工程学,紧凑的设计提高了易用性,而增加稳定性。

-紧凑的脚印,有效利用实验室空间。

-大型铝压板,让运营商选择多种方便的机械手放置选项。

-8英寸(200mm)8英寸x8英寸环境真空吸盘晶圆级旅行。

-可选配热卡盘,包括内置卡盘具有方便终端的电缆/软管处理组件在探测器站的后面。


美国Micromanipulator 450PM 手动探针平台特性规格:

-脚印(宽度x深度)22.75x 23.35(57.7x59.3cm)。工位宽度、深度、高度28.5 " x 26.75 " x 21.5 "(72.3 x67.9x 54.6厘米)。重量:191(86.6公斤)x - y阶段运动

-铸造舞台核心,更快的沉淀时间。

-交叉滚柱轴承方式结构,高可靠性和精度。

-X和Y轴范围为8X 8(200mm X 200mm)。手动控制

-分辨率为每度1h。查克θ:

-通过易于使用的拇指螺丝提供安全固定卡盘柱上可旋转轮毂显微镜

-臂架安装允许在Y轴定位下最多8(200mm)。上旋转安装杆可达180度。

-垂直定位长度可达8(200mm) 1”显微镜精细聚焦控制大面积铝压板

-450PM-A: 1”(25.4mm) Z轴范围,通过压板精细提升控制,分辨率40微米(0.0015),每次旋转。

-450PM-B:固定,稳定压板。

相关产品

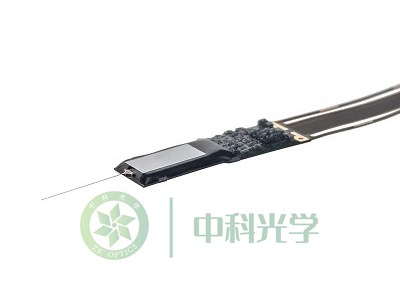

探针

探针

探针

微操作器客户拥有由经验丰富的微操作器工程人员支持的咨询销售经验,确保为关键探测应用提供方便、高效的系统配件。Micromanipulator生产高性能、高效的分析探针系统和配件,用于晶圆水平和封装的部件的探测。Micromanipulator微操作器品牌还提供了一个完整的生产线配件,以增强系统的能力。包括了探针头,制样器,探针夹持器,集成探针尖端,同轴电缆,机械操纵器和高低温测试热室等。从用于-65℃到400℃测试的热吸盘,到配备高性能探针头的亚微米定位器,Micromanipulator可以根据您的应用和个人喜好配件一个完美的亚微米目标探针台配件系统。

查看详细
自动探针台

自动探针台

自动探针台

P200L半自动探针平台有非常好的可靠性和精度,结构特征包括丝杠-导丝螺母台和台板驱动器,一个不锈钢台板,可拆卸前楔和高稳定性显微镜桥,P200L半自动探针微操作台是一款支持所有高分辨率的长工作距离显微镜的显微镜半自动探针台。除了P200L半自动探针系统外,美国Micromanipulator还自主研发了包括型号P300L探针系统,P300J电动手动探针系统和P300A探针系统的半自动探针系统,它们的性能也非常强劲,相较与P200L晶圆半自动探针平台有过之无不及。美国Micromanipulator专利的微操作器P200L 200mm半自动探针系统有多种功能,如单点地面和集成热吸盘管道。

查看详细
Micromanipulator探针台

Micromanipulator探针台

Micromanipulator探针台

使用2210-LS晶圆探针台系统,您可以比以前更快、更容易地跟踪和分析仅在实际最终应用程序环境中出现的问题。美国Micromanipulator专利的微操作器2210-LS测试板兼容的探测台是专门设计来将晶圆级的探测能力迁移到测试板级的(应用、系统、开发等),以协助完成后带出产品的测试。2210-LS应用板探针台使客户能够在环境温度以上或以下的情况下探测安装在测试板上的封装芯片,而不限制测试板对芯片的操作能力,也不限制晶圆级的探测能力。

查看详细
VERSA探针系统

VERSA探针系统

VERSA探针系统

在高于和低于环境温度且无霜冻的环境条件下,美国Micromanipulator获得多项专利的VERSA模块探针系统是市场上最通用的探针系统。VERSA探针系统都可以轻松高效地探测任何配置和任何外形结构的探针诊断系统电路模块,VERSA模块探针系统之所以正在成为世界上每个实验室的首选显微镜探针系统工具,是因为其出色的显微镜光学系统可以提供跨越整个26”x 26”范围的探针模块测试,而且支持所有光学显微镜,为更多的测试选项添加一个大型机架的第二个微操作探针模块工具。

查看详细
