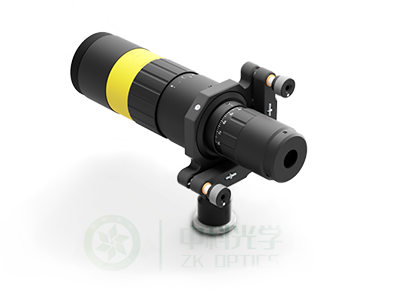

激光扩束器

激光扩束器

Optogama可变倍数扩束器VEX系列用于增加或减小激光束直径。用于紫外,可见光和红外光谱范围的标准或定制激光扩束器具有独特的机械滑动透镜设计,可确保高指向稳定性和最小尺寸。这些可变放大率(变焦)扩束器是为所需波长设计的,我们每种类型的扩束器均具有发散可调性。扩束器的所有光学元件均由具有高损伤阈值涂层的熔融石英制成,即使与高功率激光器一起使用也能提供稳定和可靠的性能。大的输入和输出孔径允许光束扩展器用于为宽范围的输入光束产生受衍射限制的扩展(或缩小)光束。

所属品牌: Optogama

产品介绍

Optogama公司提供0.33x - 1.0x 1.0x -3x1.0x -8.0x连续可调的可变倍数扩束器,英文名为Variable beam expanders VEXreducers VRE,能够改变激光的直径。设计范围包含了343-1064nm,可用于紫外,可见光和红外波段。Optogama生产的可变扩束器采用独特的机械滑动透镜设计,能够保证小尺寸的同时确保高指向稳定性。

Optogama可变(变焦)扩束器根据需求的不同,设计的波长也不同,每种扩束器都具有发散可调节性。有针对一种波段范围343-355nm,也有针对2个波段范围的例如1030-1064+515-532nm

VEX系列可变扩束器的所有光学元件均由具有高LIDT(损伤阈值)涂层的熔融石英制成,即使使用高功率激光器也能提供稳定可靠的性能。镜头采用较大的输入和输出孔径,允许扩束器用于为宽范围的输入光束产生衍射受限的扩大(或缩小)光束。



Optogama 可变扩束器的主要特点:

-最高光束指向稳定性(<0.5 mrad

-熔融石英光学元件

-无油脂机械设计

-滑动镜片设计

-衍射限制了所有放大倍率的性能



可变扩束镜和缩束器的应用:

-激光微加工

-实验研究



4Lasers手动可变扩束镜和缩束镜产品型号:


型号

扩束

设计波长

输入孔径

输出孔径

             推荐最大输入                    光直1/E2 mm

尺寸 mm

SKU

RMB价格

VEX13

1.0x-3.0x连续

343-355nm

11mm

23.5mm

Φ7 (1x)-Φ5(3x)

Φ42x110

4357

13200

VEX18

1.0x-8.0x连续

343-355nm

11.5mm

40mm

Φ7 (1x)-Φ5.3 (5x)-Φ3.3(8x)

Φ53x203

6455

15300

VEX18

1.0x-8.0x连续

515-532+343-355nm

11mm

40mm

Φ7 (1x)-Φ5.3 (5x)-Φ3.3(8x)

Φ53x203

6456

15300

VEX18

1.0x-8.0x连续

515-532nm

11mm

40mm

Φ7 (1x)-Φ5.3 (5x)-Φ3.3(8x)

Φ53x203

6725

13300

VEX13

1.0x-3.0x连续

1030-1064nm

11mm

23.5mm

Φ7(1x)-Φ5(3x)

Φ42x110

6985

11100

VEX13

1.0x-3.0x连续

515-532nm

11mm

23.5mm

Φ7(1x)-Φ5(3x)

Φ42x110

6987

11100

VEX13

1.0x-3.0x连续

1030-1064+515-532nm

11mm

23.5mm

Φ7(1x)-Φ5(3x)

Φ42x110

6990

13200

VEX13

1.0x-3.0x连续

515-532+343-355nm

11mm

23.5mm

Φ7(1x)-Φ5(3x)

Φ42x110

6991

13200

VEX18

1.0x-8.0x连续

1030-1064nm

11mm

40mm

Φ7 (1x)-Φ5.3 (5x)-Φ3.3(8x)

Φ53x203

6992

13300

VEX18

1.0x-8.0x连续

1030-1064+515-532nm

11mm

40mm

Φ7 (1x)-Φ5.3 (5x)-Φ3.3(8x)

Φ53x203

6994

15300

VRE13

0.33x-1.0x连续

515-532nm

22mm

11mm

Φ15(0.33x)-Φ7(1x)

Φ42x110

6995

11100

VRE13

0.33x-1.0x连续

343-355nm

22mm

11mm

Φ15(0.33x)-Φ7(1x)

Φ42x110

6997

13200

VRE13

0.33x-1.0x连续

1030-1064+515-532nm

22mm

11mm

Φ15(0.33x)-Φ7(1x)

Φ42x110

6999

13200

VRE13

0.33x-1.0x连续

515-532+343-355nm

22mm

11mm

Φ15(0.33x)-Φ7(1x)

Φ42x110

7000

13200

VEX15-HP

1.0x-5.0x连续

1030-1064+515-532nm

11mm

24mm

Φ7(1x)-Φ3.3(5x)

Φ58x250

9273

23800

VEX15-HP

1.0x-5.0x连续

515-532+343-355nm

11mm

24mm

Φ7(1x)-Φ3.3(5x)

Φ58x250

9279

23800


*以上价格为人民币含13%增值税,欧元7.7汇率的价格计算。


可变扩束器、缩束镜规格:

可变扩束器、缩束镜规格

调节

手动

发散

可调

指向稳定性

< 0,5 mrad, < 1 mrad (VEX15-HP)

镜片材料

UVFS

透过率

>97%, >95% (VEX15-HP)

损伤阈值

10 J/cm2 (10 ns @1064 nm)
