SWIR相机

SWIR相机

ABS提供宽光谱灵敏度范围的SWIR相机,该短波红外相机光谱敏感区域为900nm到1700nm,可以选择多种转接器来扩展相机的镜头数量,其中包括M42-C卡口转接器或者F卡口-C卡口转接器,另外ABS短波红外相机内置的14位A/D转换器提供高动态的捕捉图像的数据,校准步骤特别适合InGaAs传感器特性,确保图像的高质量。

所属品牌: ABS

产品介绍

Short Wavelength Infrared Camera,应用于激光束轮廓分析的SWIR相机


IK1512,IK1513IK1523是一款高灵敏度的红外相机(SWIR, IR),光谱敏感区域为900nm1700nm,该ABS红外相机配有一个精密的,热优化的外壳,允许传感器在没有主动冷却的情况下工作,可以选择的M42-C卡口转接器或者F卡口-C卡口转接器扩展了可用于此相机的镜头数量。此外,ABS红外相机提供标准USB2.0接口用于连接PC或者笔记本电脑。红外相机的14A/D转换器提供高动态的捕捉图像的数据,校准步骤特别适合InGaAs传感器特性,确保图像的高质量。IK1513IK1523为了提高灵敏度并在合理的范围内延长曝光时间,可以选择将传感器的温度降低到环境温度以下20K


IK1512红外相机传感器主要特点:

-3/4″InGaAs矩阵传感器

-320x256像素

-30μm x 30μm像素尺寸

-高品质像素比例>99.5%

-量子效率>70%

-逐行扫描

-全局快门


SWIR相机的应用:

-激光束轮廓分析

-NIR(SWIR)-图像处理

-空间分辨近红外光谱

-图像改进,(红外)监控

-半导体工业的质量保证,例如太阳能电池检查

-科学应用(医学、生物学、天文学)

-材料分析(塑料、纺织品、玻璃、金属、木材)

-温度>200°C的工业红外热图像处理

-过程监控

-二维湿度分析、水分检测

-生物特征识别

-绘画分析(艺术史、造假检测)

-高光谱成像


IK1512红外相机技术指标:

传感器

3/4, InGaAs矩阵传感器 , 逐行扫描

分辨率

320(H) x 256(V)

像素尺寸

30μm x 30μm

光谱范围

0.9μm1.7μm

有源传感器尺寸

9.6 mm(H) x 7.68 mm(V)

曝光时间

35μs-1s

帧率

110fps

A/D分辨率

14bit

增益

两种模式(低增益和高增益)

数字接口

USB2.0(高速)

触发

光解耦

电源

12-24V

功耗

Typ. 2.1W

工作温度

+0℃到55

储存温度

-40℃到85

外壳

带集成散热片的阳极氧化铝

尺寸

91mm x 91mm x 86mm

质量

Ca. 850g

镜头卡口

M42C-mount/可调节

可选择F卡口转接器

过滤线

传感器前M35.5

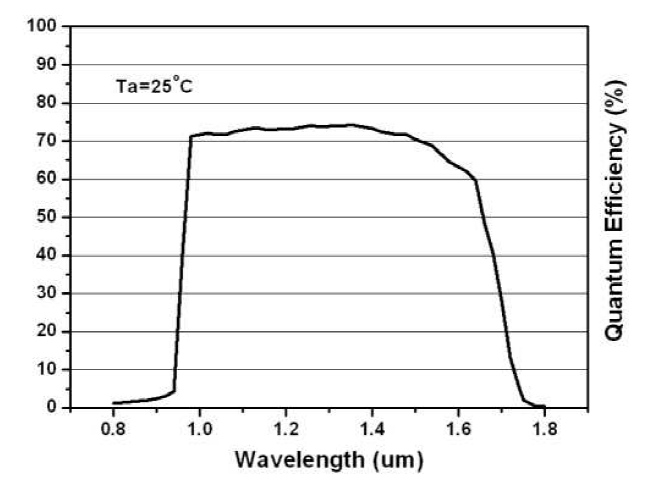

IK1512红外相机传感器光谱灵敏度图:


IK1523红外相机传感器主要特点:

-1.3″InGaAs矩阵传感器

-640x512像素

-25μm x 25μm像素尺寸

-内置热电冷却器

-高质量像素的百分比> 99.5%子效率>70%

-量子效率>70%

-步进扫描

-全局快门


IK1523红外相机技术指标:

传感器

1.3, InGaAs矩阵传感器 , 逐行扫描

分辨率

640(H) x 512(V)

像素尺寸

25μm x 25μm

光谱范围

0.9μm1.7μm

有源传感器尺寸

16 mm(H) x 12.8 mm(V)

曝光时间

67μs-1s

帧率

30fps

A/D分辨率

14bit

增益

两种模式(低增益和高增益)

数字接口

USB2.0(高速)

触发

光解耦

电源

12-24V

功耗

2W(无冷却)

10W(有冷却)

传感器冷却

TEC

工作温度

+0℃到55

储存温度

-40℃到85

外壳

带集成散热片的阳极氧化铝

尺寸

91mm x 91mm x 86mm

质量

Ca. 850g

镜头卡口

M42C-mount/可调节

可选择F卡口转接器

过滤线

传感器前M35.5

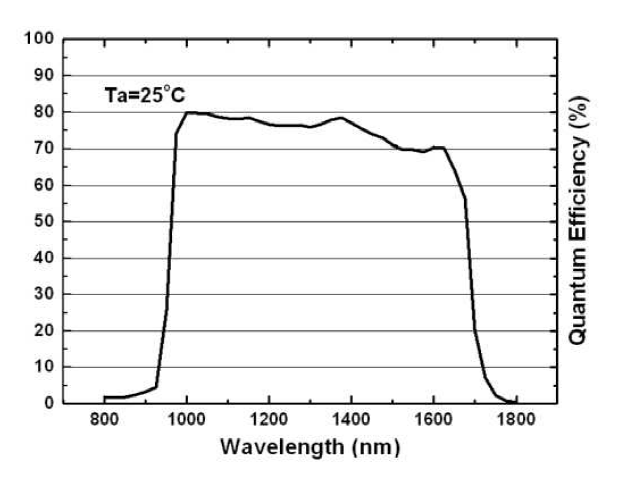

IK1523红外相机传感器光谱灵敏度图:

IK1513红外相机传感器主要特点:

-3/4″InGaAs矩阵传感器

-320x256像素

-30μm x 30μm像素尺寸

-内置热电冷却器

-高品质像素比例>99.5%

-量子效率>70%

-逐行扫描

-全局快门


IK1513红外相机技术指标:

传感器

3/4, InGaAs矩阵传感器 , 逐行扫描

分辨率

320(H) x 256(V)

像素尺寸

30μm x 30μm

光谱范围

0.9μm1.7μm

有源传感器尺寸

9.6 mm(H) x 7.68 mm(V)

曝光时间

35μs-1s

帧率

110fps

A/D分辨率

14bit

增益

两种模式(低增益和高增益)

数字接口

USB2.0(高速)

触发

光解耦

电源

12-24V

功耗

2W(无冷却)

10W(有冷却)

传感器冷却

TEC

工作温度

+0℃到55

储存温度

-40℃到85

外壳

带集成散热片的阳极氧化铝

尺寸

91mm x 91mm x 86mm

质量

Ca. 850g

镜头卡口

M42C-mount/可调节

可选择F卡口转接器

过滤线

传感器前M35.5

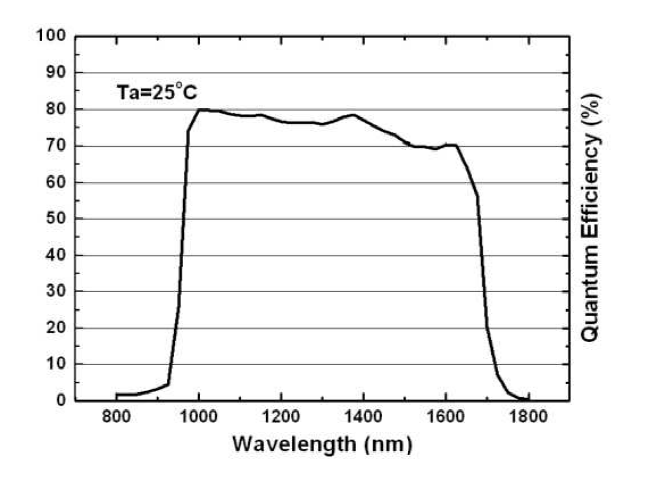

IK1513红外相机传感器光谱灵敏度图:
