红外观察仪

红外观察仪

立陶宛Optogama红外观察仪(IR Viewer)的特点是可调焦,其能够替代美国Electrophysics 旗下7215红外激光观察仪(已停产),目前ABRIS M系列包括6款标准型号。相比于Electrophysics的红外热像仪,Optogama红外激光观察参数不弱于的同时,具有更宽的光谱(350-2000nm),分辨率60Lp/mm,更多的型号,以及更优越的性能和更优惠的价格,优势相当明显。

所属品牌: Optogama

产品介绍


Optogama红外观察仪的产品型号:

       Optogama红外观察仪的特点是可调焦。其中物镜F1.4/26 mm的意思是:F为光圈的数值,光圈越大,数字越小(例如F1.2F1.4的光圈大)。而26mm50mm是指焦距,单位为毫米。而视场角和放大倍数成反比,视场角变小,则放大倍数变大。可变光阑IRIS指的是光圈组,作用是可以调整入光孔径的大小。

型号

光谱范围

视场角

放大

物镜

可变光阑IRIS

观察距离

SKU

RMB价格

1700-1

350-1700nm

40°

1X

F1.4/26 mm

可选

150mm-无穷远

(带距离环50mm)

7404

12500

1300-1

350-1300nm

40°

1X

F1.4/26 mm

可选

7654

12300

2000-1

350-2000nm

40°

1X

F1.4/26 mm

可选

7655

13700

1300-2

350-1300nm

20°

2X

F1.8/50 mm

包括

7656

12500

1700-2

350-1700nm

20°

2X

F1.8/50 mm

包括

7657

13100

2000-2

350-2000nm

20°

2X

F1.8/50 mm

包括

7658

14800

*以上价格为人民币含13%增值税,欧元7.8汇率的价格计算。

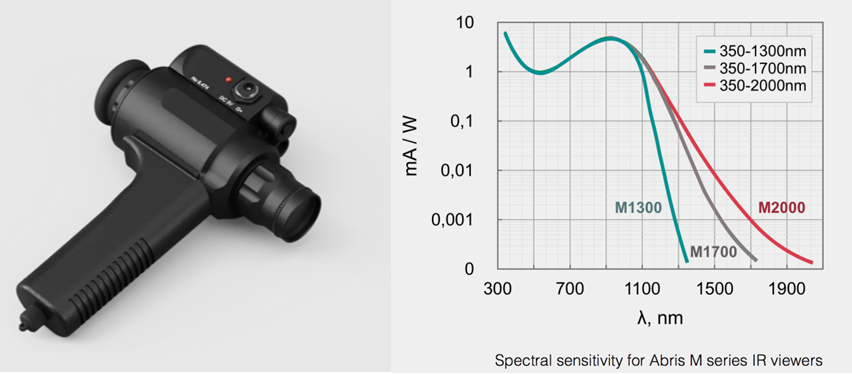

立陶宛OptogamaABRIS M系列红外观察仪采用了新一代设计架构和传感器, Optogama红外观察仪可以用来观察红外激光(脉冲和CW光检测),发光二极管(LED),染料和其他红外光源在350-2000nm光谱范围内的间接辐射。红外观察仪(IR)基于第一代高级图像转换器,具有一些特点例如:带有静电聚焦系统;具有增加氧浓度的光电阴极S-1;在550nm处为峰值辐射波长;采用P-20屏幕;

与红外观察仪的传统厂家美国FJWElectrophysics相比,Optogama红外观察仪具有更宽的光谱接收范围、更小的体积和更优惠的价格。

红外观察仪聚焦发射或反射来自所选对象的光到产生电子图像的图像管中。当供电(使用电池或电源)时,产生16-18kV电压,电子图像加速到输出荧光屏中。通过可调节的目镜镜头观察荧光绿光输出(550nm)。




Optogama红外观察仪规格参数:

IR-viewer ABRIS M系列规格

分辨率(中心)

60 Lp / mm

镜头的工作距离

12.5±0.2mm

电池

1.5V1x“AAA”size

屏幕不均匀

<20%

响应不均匀

<15%

图像失真

<18%

电池寿命(连续)

35hours

外部电源

DC 3V30 mA

重量

0.4 kg

外形尺寸(L x W x H

140x78x52 mm

温度范围

-10ºC~40 ºC

三脚架或手柄连接

R”1/4“



Optogama红外观察仪的主要特性:

- 光谱范围350-2000nm,分辨率60 Lp / mm,替代7215

- 手持/三脚架固定,通过视频适配器连接PC

- 电池+直流供电,连续工作长达35小时

- 脉冲和CW光检测

- 2年保修



Optogama红外观察仪的应用领域:

- 激光校准和安全

- 半导体检查

- 法医和艺术修复

- 照片处理

- 热成像




与美国ElectroViewer公司 7215红外观察仪的对比:

通过参数上的对比,可以看出与传统的7215红外观察仪相比,配置参数基本一致,光学分辨率都为60 lp/mm,都有光电阴极S-1,采用P-20 Phosphor荧光屏,峰值辐射波长都为550nm

而不同之处在于:Optogama红外观察仪可观察的光谱范围更宽为350-2000nm 7215的光谱范围为400-1300nm。另外价格Optogama红外观察仪在价格上更便宜,1.45万元封顶,而7215价格在1.9W元左右。在重量上,4lasers红外观察仪为0.4kg,而72150.48kg。在电源上,4lasers红外观察仪支持电池和直流两种方式供电,而7215仅能用电池。

结论:买了7215的完全可以使用Optogama红外观察仪代替,7215红外观察仪的配置基本等于Optogama最低配,售价1W,型号为1300-1的红外观察仪。

7215红外观察仪的规格参数

光谱响应范围

400 - 1300 nm

光电阴极

S-1

荧光屏

P-20 Phosphor

光学分辨率

60 lp/mm

峰值辐射波长

550nm

响应率 @ 1600nm

0.45-0.85 mA/W

观察距离

100mm至无限远

视场角

40°

电池寿命

100 hours typical

电池类型

9V Alkaline

尺寸(L x W x H)

82 x 82 x 60 mm

重量

0.58 kg



以下型号是为已停产型号


微型红外观察仪SM-3R

SM-3R微型红外观察仪的特点是设计紧凑,所以称为紧凑型红外观察仪,尺寸仅为130x65x43 mm,重量仅有0.3KG,便携式,使用电池供电,可连续工作100小时。它的分辨率为50 Lp/mm,视场角分为25°和12°。


型号

光谱范围

光谱灵敏度.

视场角

放大

SKU型号

1700-1

350-1700 nm

50 Lp/mm

25°

1,8X

7650

2000-1

350-2000 nm

50 Lp/mm

25°

1,8X

7651

1700-2

350-1700 nm

50 Lp/mm

12°

3.4X

7652

2000-2

350-2000 nm

50 Lp/mm

12°

3.4X

7653
