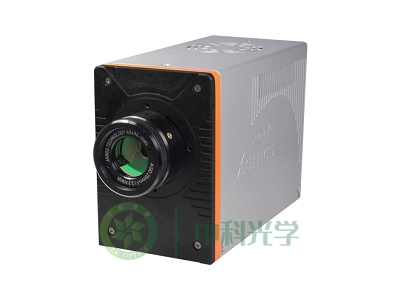

HgCdTe碲镉汞红外相机

HgCdTe碲镉汞红外相机

Zephir2.5是一款由Photon etc制造研发的全集成HgCdTe碲镉汞远红外MCT科研相机,该相机具有320 x 256像素,在工作时可以冷却至-80℃,全帧速率可达340帧每秒,用户可以自主开发相机的控制软件。

所属品牌: Photon etc

产品介绍

HgCdTe碲镉汞红外相机冷却至-80℃帧率可达340

Zephir系列相机共有三种规格Zephir1.7,Zephir2.5,Zephir2.9,本文主要介绍2.5和2.9型号的相机

Zephir2.5是一款由Photon etc制造研发的全集成HgCdTe碲镉汞远红外MCT科研相机,该相机具有320 x 256像素,可提供低噪声检测。相机在850 nm2500 nm波段最为灵敏,与其他Photon etc红外相机一样,安装了4级热电冷却器,在工作时可以冷却至-80℃,全帧速率可达340帧每秒,也可以选择低像素来加快帧率,用户可以选择Photon etc自带的相机控制软件,也可以使用SDK开发工具包自行开发相机控制软件。

HgCdTe相机,碲镉汞相机和MCT相机,其实是同一种材料的相机,用于红外探测器。HgCdTe、碲镉汞和MCT描述的都是碲镉汞材料。其中HgCdTe是化学式,碲镉汞是中文名称,而MCT是英文缩写,因为汞的英文是mercury,简称MCT代表CdTe,因为就缩写为MCT而不是HCT

       厂家命名的Focal plane array (FPA)是一个容易产生歧义的参数,直译过来是焦平面阵列,实际指的是探测器。



Zephir2.5HgCdTe碲镉汞红外相机规格参数:

Zephir2.5探测器材料

HgCdTe(碲镉汞) MCT

探测器像素

320 x 256

像素大小(µm)

30

光谱范围

0.85 - 2.5 µm

探测器工作温度

-80

暗电流(传感器-80°C时)

Target at 21 °C:<30(Typ. ~20) Mē/px/s

增益模式

增益设置 (ē/ADU)

10.3

216

典型读出噪声(ē)

150

980

满井容量(kē)

160

3300

读出模式

IWR

数位

14 bits

CameraLink™全帧速率(fps)

全像素高达340,64 x 64像素下为2000帧

USB 3.0中的帧速率(fps)

全像素高达340,64 x 64像素下为2000帧

峰值响应率

2450 nm时为1.8 A/W

量子效率

高达85%

可操作性

大于98.5%,高达99.8%

积分时间范围

1µs至100ms(低增益)

制冷类型

4级TEC制冷,强制风冷

冷却时间

10分钟

环境温度范围

10℃到35℃

冷屏

f#/1.4

软件

包含PHySpec™控制和分析软件,win10

电脑接口

CameraLink™或USB3

外部控制

可接受定制

供电要求和功耗

12 VDC @ 5 A,31W (typ. 26W)

尺寸

169mmx130mmx97.25mm

重量

2.6kg

认证

CE


Zephir2.5HgCdTe碲镉汞红外相机的主要特色:

-全帧速率340

-4级TEC

-低噪音

-碲镉汞(MCTFPA探测器

-光谱范围0.852.5µm


Zephir2.5HgCdTe碲镉汞红外相机量子效率与波长的变化关系图:



为了满足更多需求Photon etc最新研发了光谱范围更大,暗电流参数更好的Zephir2.9远红外相机,所有参数基本与Zephir2.5一致,最主要区别在于光谱范围和暗电流。


Zephir2.9HgCdTe碲镉汞红外相机规格参数:

Zephir2.5探测器材料

HgCdTe(碲镉汞) MCT



探测器像素

320 x 256



像素大小(µm

30



光谱范围

0.85 - 2.9 µm



探测器工作温度

-80



暗电流(传感器温度为-80°C

21°C时的目标温度:<340 Mē/px/s



增益模式



增益设置 (ē/ADU)

10.3

216



典型读出噪声(ē)

150

980



满井容量(kē)

160

3300



读出模式

IWR



数位

14 bits



CameraLink™全帧速率(fps)

高达340全帧,64 x 64像素下为2000



USB 3.0中的帧速率(fps

高达340全帧,64 x 64像素下为2000



峰值响应率

2700 nm时为1.56 A/W



量子效率

高达85%



可操作性

大于98.5%,高达99.8%



积分时间范围

1µs100 ms(低增益)



制冷类型

4TE制冷,强制风冷



冷却时间

10分钟



环境温度范围

10℃到35



冷屏

f#/1.4



软件

包含PHySpec™控制和分析软件,win10



电脑接口

CameraLink™或USB3



外部控制

可接受定制



供电要求和功耗

12 VDC @ 5 A46W (typ. 32W)



尺寸

169mmx130mmx97.25mm



重量

2.6kg



认证

CE



Zephir2.9HgCdTe碲镉汞红外相机量子效率与波长的变化关系图:
