Queenstage纳米聚焦平台

Queenstage纳米聚焦平台

Queenstage作为英国PRIOR的一个品牌,为用户提供压电聚焦器件NanoScan SP系列产品,其中SP400和SP600对应不同的行程范围,允许用户选择压电扫描台的开环或闭环配置,多种类型样品兼容,高定位性能以及兼容性,使其适用于大多数显微镜载物台,单轴控制且超薄(13.7 mm)的机械设计极大减少了空间占用率。

所属品牌: Marzhauser Wetzlar

产品介绍

压电聚焦器件SP系列,实现4nm重复性,0.7nm分辨率

Queensgate作为英国PRIOR的一个品牌,为用户提供纳米压电聚焦器件SP系列压电扫描台产品,包括SP400SP600,用户可根据需求选择闭环模式还是开环模式,相比之下,开环具有更高的行程范围,闭环则具备信号反馈,然而无论是闭环还是开环配置,均不影响其测试精度。

NanoScan电动纳米ZSP系列适配许多PRIOR的电动及手动显微镜载物台,并且在使用适当的转接板后兼容包括OlympicZeissLeicaNikon等显微镜载物台,独特的紧密型机械设计和单轴控制器驱动方式,可以极大的提升空间利用率,在Z轴叠层之间提供极佳的纳米定位性能,4nm的重复精度以及0.7nm的样品扫描分辨率可以满足绝大多数用户的需求。

超薄的机械设计(13.7 mm)使得SP系列的纳米扫描开环和闭环版本可以更好的照射样品区域,兼容多种样品架,包括但不限于:孔板、微量滴定板、载波片和培养皿等。


NanoScan电动纳米ZSP400SP600技术规格:

参数

单位

产品型号

SP400

SP600

材质

/不锈钢

/不锈钢

外部尺寸 LWH

260 x 164 x 13.7

260 x 164 x 13.7

mm

内部尺寸 LW

179 x 110

179 x 110

mm

闭环行程

400

600

μm

开环行程

490

690

μm

分辨率

0.7

0.7

nm

线性度

0.25

0.25

%

重复性

4

4

nm

负载谐振频率

~200g=样品架

~500g=恒温箱

260 Hz unloaded

165 Hz 200g load

123Hz 500g load

230 Hz unloaded

140Hz 200g load

115 Hz 500g load

5%稳定0.5μm步进(200g负载)

7

7

ms

0.5%稳定100μm步进(200g负载)

20

20

ms

电缆长度

2

2

m


纳米扫描ZNPC-D-6110控制器技术规格:

参数

描述

单位

备注

机动

NPC-D-6110

318 × 240 × 90

mm

连接器和电缆所需空间

重量

3.0

Kg

冷却

对流+温度控制风机

后方和底座通风口

电动

能量输入

100240的标称值4763

Vrms Hz

只使用经批准的电源

连接

USB type B连接

2.0 端口

注意:电源无法从USB端口获取

模拟输入命令

BNC - 0 to +10V

Per channel - front panel +/- on request

模拟位置监视器输出

BNC - 0 to +10V

Per channel - front panel +/- on request

“TRIG“输入,“TRIG”输出,”IN-POS”输出和正交界面

25 pin D-type 插座-5V TTL

控制器同步信号

9 pin D-type

Rear panel

使用环境

温度

10-40

相对湿度

5-80

%RH

无凝结

订购信息

订购编码

描述

QGSP400-D1

NanoScan SP400 400um closed loop Z scanner & NPC-D-6110 digital controller

QGSP600-D1

NanoScan SP600 600um closed loop Z scanner & NPC-D-6110 digital controller

QGSP301R

Recessed microtitre plate holder

QGSP301XR

Extra recessed microtitre plate holder

QGSP302R

Recessed universal specimen holder

QGSP302XR

Extra recessed universal specimen holder

QGSPH101F

Mounting adapter SP to H101F

压电聚焦器件SP系列特点:

-电容式纳米定位传感器提供极高的分辨率

-逐步稳定时间<10 ms

-最大负载500 g(可根据需求增加负载)

-压电扫描台内置平台较准连接器并提供即插即用的电子设备,可以互换使用,从而减少了系统的待机时间

-适用于立式和倒立应用。

-针对用户可配置的样品质量大小和性能设置需求进行了优化

-经过测试,可运行超过1000万个全范围周期


NanoScan电动纳米Z轴控制器(NPC-D-6110)特点:

-强大的纳米定位数字控制器可以更快速的驱动SP系列产品

-带有加速/减速控制和主动阻尼的运动控制算法的压电扫描台可以有效的减少过冲

-速度控制算法可为诸如聚焦堆叠或聚焦包围之类的应用提供超平滑的斜坡。

-市场领先的20 μsec更新速率

-Z堆栈之间的快速回复时间,提供更强的时间分辨率

-可选的调谐预设,可优化阶跃、目标质量和分辨率的稳定

相关产品
显微镜纳米Z轴

显微镜纳米Z轴

显微镜纳米Z轴

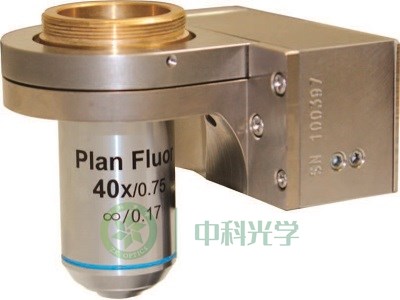

Queenstage为用户提供压电聚焦器件NanoScan OP400,通过NPC-D-6110单轴控制器实现纳米精度的Z轴定位以及扫描功能,为用户升级显微镜系统控制提供了基础硬件设施,适配多种物镜尺寸,NanoScan电动纳米Z轴在150g负载下可实现0.7 nm精度定位。
