LIMA可调高光谱成像系统

LIMA可调高光谱成像系统

加拿大Photon ect.生产的LIMA激光波长可调的高光谱显微镜是一种高光谱成像系统,此高光谱显微镜集成了PHySpec TM软件和高光谱相机、手动平移台、白光光源,可以对400-2500nm的光谱区域进行分析成像,并快速输出多种格式的成像信息。光学分辨率(FWHM)<5nm,空间分辨率为亚微米量级,波长分辨率:FWHM/8(<0.7nm),并搭配多种高光谱相机,激发波长可调,因此是一种可调高光谱成像系统,也叫可调激光源的高光谱成像系统、激光波长可调的高光谱显微镜。照明方式分为:暗场、PLE(光致发光激发)或标准明场反射和透射成像,比逐点或基于线扫描的系统更快。

所属品牌: Photon etc

产品介绍

LIMA激光波长可调的高光谱显微镜400-2500nm,光学分辨率<5nm


相比常规的近红外一区(700-900nmNIR-I)荧光成像,近红外二区(1000-1700nmNIR-II)荧光成像优势很多,比如,其自发背景荧光较低,激光进入组织后穿透性更强,具有较高的信背比,且生物检测的安全性更高。

系统支持暗场、或标准明场反射和透射成像,比逐点或基于线扫描的系统更快。

Photon等为高光谱暗场成像提供了两种方式:可调谐激光源(TLS)允许在激发中过滤,而IMA是提供发射过滤的平台。TLS由两个模块组成:超连续谱激光器和基于Photon的体积布拉格光栅(VBG)技术的激光线可调滤波器(LLTF带通滤波器)。IMA由高光谱成像滤波器、高光谱模块滤波器组成,也基于VBG技术。当与配备暗场聚光镜的科研级显微镜结合使用时,TLS和高光谱模块滤波器可以将该显微镜转变为高光谱暗场设置。这些系统可在VIS(400-1000nm)NIR(900-1620nm)或两者(400-1620nm)光谱范围内连续可调。这种最先进的平台允许对纳米材料进行深入表征,而无需任何特殊的样品制备。这种仪器也叫作高光谱显微镜高光谱成像系统可调高光谱成像系统可调激光源的高光谱成像系统激光波长可调的高光谱显微镜等等。

TLS法得到的结果:下图为使用高光谱暗场成像研究的靶向CD44+人乳腺癌细胞的金纳米粒子(AuNP)显示的3D图像,此类空间和光谱信息对于改进复杂生物环境中基于纳米等离子体的成像、疾病检测和治疗至关重要。该设置已成功用于在固定细胞制剂中对CD44靶向AuNP进行3D光谱定位和光谱鉴定。

上面a图代表100×物镜的焦平面在玻璃基板表面上时的暗场图像,b图代表100×物镜的焦平面在人类乳腺癌细胞的顶面或细胞内部时的暗场图像。

上图表示使用Photon等公司的高光谱暗场成像仪研究以3nm的步长从432nm849nm改变激发波长,100nm金纳米粒子的散射数据。图a和图b显示了从数据中提取的高光谱结果,它对应图c(典型的散射光谱)。波长的变化可以帮助识别粒子的大小,空间信息可以帮助评估它们的分布。

IMA法:使用60X物镜,150x112μm²的区域在400nm650nm范围内成像,步长为2nm,曝光时间为2秒。每个波长。在几分钟内,获得了超过一百万张光谱,每张光谱都覆盖了整个可见光范围。

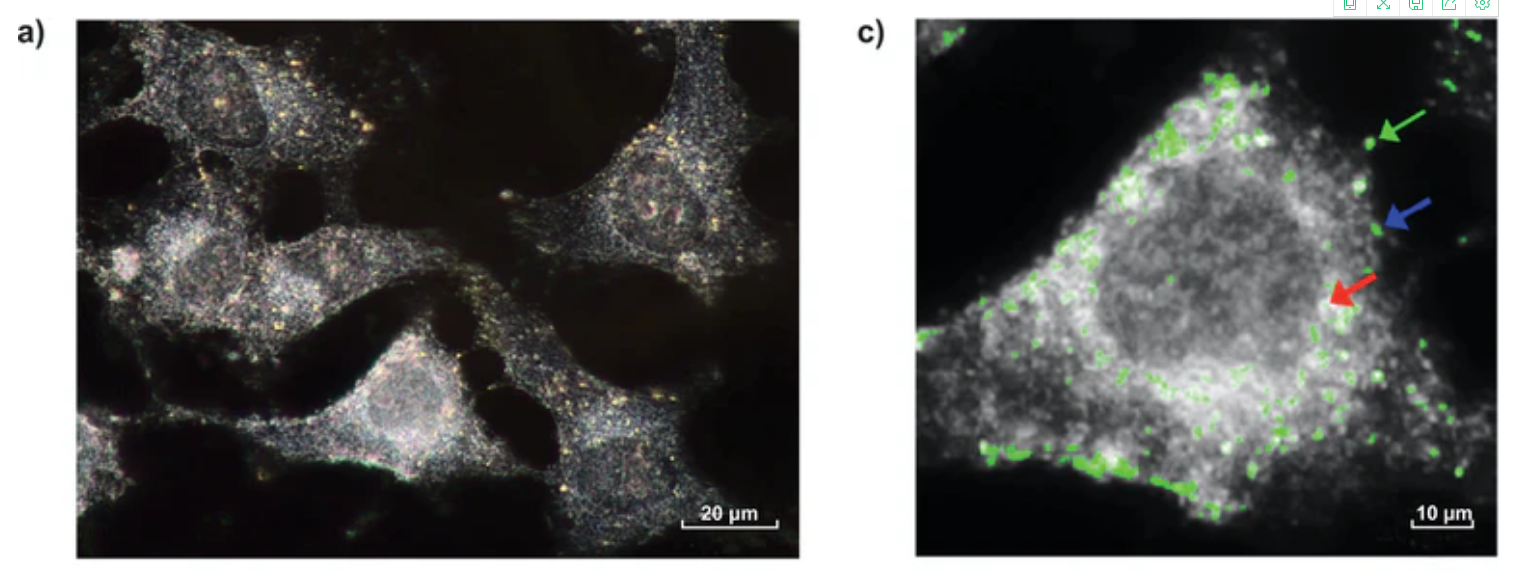

上图中,图aAuNps60nm大小)标记的人乳腺癌细胞的暗场图像,图b中绿色代表550nmAuNP金纳米粒子的单色图像。图c代表细胞放大图,图d代表含有AuNP的区域的光谱,这证实了60nm纳米颗粒的存在。


加拿大Photon ect.LIMA可调高光谱成像系统规格:

光学规格

LIMA

光学规格

VIS400-1000nm

SWIR900-1620nm

e-SWIR1000-2500nm

光学分辨率(FWHM

1.5-2.5nm

3.0-5.0

<5.0nm

光谱通道

带外抑制:<-60dB@±40nm

带外抑制:<-60dB@±80nm

空间分辨率

亚微米(受到光谱显微镜NA的限制)

相机

sCMOS
(optionallyCCD,EMCCD)

InGaAscamera

(ZephIR1.7orAlizé™1.7)

HgCdTecamera
(ZephIR
2.5)

激发波长(高达3个)

连续可调

显微镜特点

科研级别的产品,可正放或倒放

波长分辨率精度

FWHM/8<0.7nm

最大扫描速度

20-50ms稳定时间(步距0.01-10nm)

XY方向的行程

76mm×52mm(搭配手动台)

Z轴分辨率

100nm

白光照明

透射、反射,汞、卤素

照明选项

高效率均匀光照明;
Dia
透射或Epi反射照明;明场或暗场(油性或干性)

数据处理

空间滤波,数据统计,光谱提取,数据归一化,光谱标定,光谱叠加,中心位置图

软件配置

电脑(Windows10-64bits,PHySpec™控制分析软件(含电脑)

重量

80kg(总重量220磅,净重180)

尺寸

显微镜:31×85×82cm
超连续激光器:最大到44×25.1×40cm
可调滤波器:最大到30×23×17.5cm
组合:<105cm×85cm×82cm


加拿大Photon ect.LIMA可调高光谱成像系统附件及可选项:

20×,40×,50×,60×,100×(5×,10×规格可定制)

机械电动台

120×75×0.15mm,分辨率22nm

滤光轮

最高6个带通滤波器

第二相机的接口;
高分辨率模组:VIS<0.5nm,SWIR<1.0nm;
检测中的高光谱滤波器(2D光谱显微成像);
偏振控制偏振起和分析仪

光学台建议搭配气升式防震台:900mm×1800mm×60mm36”×72”×2.4”)或900mm×900mm×60mm36”×36”×2.4”)光学台紧挨着标准的900mm×900mm×60mm36”×36”×2.4”)光学台


Photon ect.LIMA可调激光源的高光谱成像系统特点和优点:

-高光学分辨率<5.0nm

-高波长分辨率:FWHM/8(<0.7nm

-高空间分辨率:亚微米(受到光谱显微镜NA的限制)

-科研级别的产品,可正放或倒放

-扫描速度快

-透射式照明、荧光照明


Photon ect.LIMA激光波长可调的高光谱显微镜应用:

-生命科学(生物化学和纳米传感器、金纳米粒子暗场成像)

-材料科学(钙钛矿(CIS)、铜铟镓硒(CIGS)、硅(Si)、碳化硅(SiC)等光谱和空间分析)
