稳频激光器电子配件

稳频激光器电子配件

稳频激光器电子配件包含PDH信号单元、光纤降噪系统、光纤耦合激光移频器以及激光频率偏移单元,这些电子配件可以用来提升SLS稳频激光器系统的性能,有助于用户更好的进行实验。SLS稳频激光器电子配件易于集成,操作简单直观,组件都是经过精确测试的,带有出厂测试报告。

所属品牌: Stable Laser Systems

产品介绍

Stable Laser Systems 的双通声光调制器设计采用坚固的工程技术,可在腔模式之间的任意位置精确调谐超稳定激光器的频率,仅受激光源调谐范围的限制。无论是需要动态移动激光频率以冷却和捕获原子,还是只想补偿残余腔漂移,SLS的激光移频器都能在不进行光学重新对准的情况下实现广泛的频移。

PDH信号单元可帮助用户获得超低噪声误差信号,而无需庞大的射频发生器或长且有损耗的射频延迟线。SLS将快速跨阻放大器、驱动 EOM 相位调制器的 RF 输出信号和 RF 屏蔽外壳中的锁定检测相结合,以生成清晰、干净的 PDH误差信号。SLS提供全面的定制服务,可选择硅、InGaAs 或扩展 InGaAs 中的光纤耦合或自由空间光电探测器。

光纤噪声消除系统通过在开始时就提供精确的相位噪声消除,以保持稳定、窄的线宽,从而解决了沿噪声光纤发送频率稳定光的问题。SLS将现有的最佳技术结合到一个单元中,大大减少了任何稳定激光系统的占地面积。触摸屏界面控制全数字架构,一键即可消除不需要的相位噪声。


Stable Laser Systems稳频激光器电子模块

POUND-DREVER-HALL 信号单

要想得到最佳的腔体,就要有最佳的信号误差,SLS稳频激光器电子模块包含专门的PDH信号单元。SLS的全集成探测器、滤波器和射频振荡器旨在帮助用户获得超低噪声PDH信号。使用这种方便、即插即用的模块可以简化误差信号的生成。


-根据用户的工作波长(500-2050 nm)定制,设计紧凑;

-组件集成在外壳中,可屏蔽射频干扰;

-标准频率为5 MHz射频驱动频率,可根据要求定制高达50 MHz的频率;


PDH-1000-5C性能与规格

工作波长

500-2050 nm

根据客户要求

光电探测器输入噪声

< 7 pA/ Hz

-

调制输出频率

标准品5 MHz

可定制高达 50 MHz -

调制输出振幅

4 Vpp

可通过面板调节

误差信号振幅

300 mVpp(典型)

部分电路板增益调整。

错误信号纹波

< 15 mV

包括来自f mod 2x f mod 的组件

尺寸

75 x 125 x 70 毫米(高)

提供 M6 安装孔

光纤降噪系统:

这种受 NIST 启发的全数字设计稳频激光器电子配件消除了将稳定频率的光分配到远程位置时不需要的相位噪声。并行使用多个降噪系统,为不同终端用户提供来自单个稳定激光器的稳定激光。


-集成双 DDS、数字鉴相器、数字环路滤波器和用于监控和伺服控制的 FPGA

-通过紧凑型触摸屏实时显示相位误差和伺服性能;

-可选集成光纤组件以实现完整的光纤传输组件;

-可选集成激光功率控制伺服系统实现最大的灵活性;


FNCS-1000-1性能与规格

工作波长

500-2050 nm

可根据要求提供可选的光学组件

典型系统性能

σ(τ = 1 s) 5×10 -17

在 λ=1550 nm 处测量

相位本底噪声

<10 mrad rms

典型的

伺服环路带宽

100 kHz

-

AOM驱动频率

高达 400 MHz

用户可调

功耗

25 W

仅电子控制单元

尺寸

8 x 11 x 4”盒子或1U,半宽机架安装外壳

-

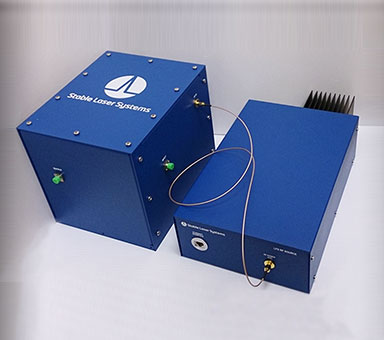

光纤耦合激光移频器

使用此光纤耦合设备生成任何频率的腔稳定光。SLS使用声光调制来快速移动光而无需频繁的光学重新对准。在 ±750 MHz上连续调谐以跨越标准稳定参考腔的整个 1.5 GHz 自由光谱范围。


-可用于SLS销售的腔体的任何波长;

-无需光学重新对准的宽频移;

-可以对集成软件控制进行编程以进行腔体漂移补偿;


LFS-0700-15-100性能与规格

工作波长

500-1550 nm

-

连续频率调谐

>750 MHz

切换 AOM 顺序以调整全腔跨度所需的小调整

频移

>1.5 GHz

跨腔自由光谱范围

输入输出

光纤耦合

保偏FC/APC光纤

FPGA 激光频率偏移单元

传统的 PDH 腔锁定将稳定激光器的频率限制为腔自由光谱范围倍数的腔共振。在共振之间调谐稳定的激光频率(与原子或离子或偏移w/a第二束)通常需要额外的、昂贵的、耗电的频移器。这种基于FPGA的稳频激光器电子模块锁定系统解决了这个问题,无需这些光学元件,使用户能够在任何频率锁定激光器,并通过模拟电压输入或数字命令控制锁定的激光器输出频率。


-高速合成器允许从 15 MHz 1.5 GHz 的偏移频率,这可以跨越大多数腔 FSR

-多功能、低延迟系统,具有消除输出光的线性漂移和自动锁定和重新锁定技术的特点;

-数字状态消息和串行接口可轻松集成到实验设置中;

-提供触摸屏界面;

-FPGA激光频率偏移单元;
