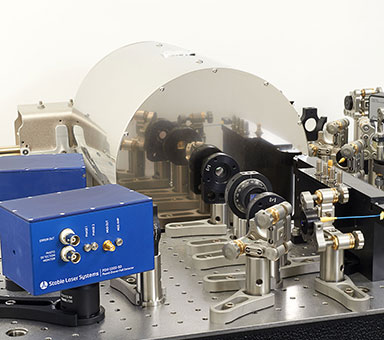

 Stable Laser Systems稳频激光器特殊封装腔

Stable Laser Systems稳频激光器特殊封装腔

Stable Laser Systems稳频激光器特殊封装腔代表了美国SLS公司在稳频腔方面的专业水品,可提供光纤耦合腔、可调谐腔体、折叠Z型腔。SLS稳频激光器特殊封装腔作为现成的解决方案,可以用在光谱学与激光冷却等应用中。如果用户有其他需求,SLS也乐于设计定制的腔体。

所属品牌: Stable Laser Systems

产品介绍

高精度法布里-珀罗腔的正确安装和温度控制对于确保腔稳定性和最小化频率漂移至关重要。美国Stable Laser Systems在有限元建模和加速度灵敏度实验验证方面投入了数百小时,以匹配各种几何形状的腔体、安装点和外壳设计。这些经过精心设计的稳频激光器腔体外壳(和腔体),能缩短用户的设计时间,提高频率稳定性。

SLS稳频激光器特殊封装腔,作为易于使用的现成解决方案,可满足光谱学和激光冷却中的常见应用需求。这些独特的腔体设备可用作定制工作的起点,代表了SLS在光学腔体安装、稳定、设计和耦合方面的专业知识所发挥的作用。如果标准产品不符合客户的需求,SLS乐于为客户的特定应用设计定制的腔体。


Stable Laser Systems高精度稳频激光器腔体外壳特点:

-出色的温度稳定性,可在较宽的工作范围内实现低频漂移;

-精心选择的安装结构,最大限度地降低振动敏感性;

-定制腔体、安装几何形状、温度稳定和外壳;

-可针对标准或定制型腔设计进行优化;

-稳定性高;


Stable Laser Systems稳频激光器腔体外壳

球形腔外壳

独特的紧凑型球形腔体外壳设计提供了出色的热控制,利用共模技术减少热变形和阻尼振动构建每个外壳,以最大限度地提高频率稳定性。


-在较宽的工作温度范围内(550°C),温度漂移小于5 mK/°C

-直径和四面体安装选项;

-安装时可移动腔体;


圆柱形和带缺口的腔体外壳

通过优化其刚性和低热膨胀的安装,最大限度地提高了这种简单腔体设计的性能。也可用作保持对齐的可移动腔体外壳、密封外壳或双级温度稳定。


-适中的工作温度范围(1540℃)内,温度漂移<7 mK/°C

-对于低于50 Hz的线宽,具有降低加速度灵敏度的缺口腔选项;

-从光纤到腔的可选模式匹配;


中板腔外壳

定制腔体设计通常基于中平面腔体,因为它们的垂直安装非常适合便携性和定制化。SLS从经过现场验证的设计开始,然后根据客户的特定应用和需求来定制每个真空外壳。


-适中的工作温度范围(1730℃)内,温度漂移<5mK/°C

-针对刚性和低热膨胀进行了优化的安装结构;

-从光纤到腔的可选模式匹配;


多级腔体外壳

当腔体温度控制至关重要时,这种外壳是理想的解决方案。光学腔周围有多个隔离的嵌套外壳,以排除黑体辐射,并保证最大的热时间常数,即使实验室温度每小时或每天都在波动。


-多级热屏蔽和黑体辐射屏蔽;

-根据所需隔热材料,可选择34个嵌套外壳;

-<<1 mK/°C温度漂移,在很宽的工作温度范围内(550°C);

-大于3天的热时间常数;


可移动腔体外壳

为了最大限度地提高实验的多功能性,我们可以创建带有超高真空夹具馈通的真空外壳。这使得腔体能够夹在安装块上,保护腔体并保持对齐,同时在实验室内轻轻移动或局部运输期间保持系统处于真空状态。

-经常配备电池供电的离子泵用于运输;

-2013 年秋季在科罗拉多州博尔德被洪水破坏的道路上进行了测试!


双级外壳

这种终极(但不紧凑)外壳包含我们的标准温度稳定真空外壳,具有新的变化:标准腔体外壳通过第二个热外壳进一步温度稳定并与周围环境隔离。这种方法旨在抵消热漂移和梯度,热漂移和梯度仍然是导致长期频率漂移的最大因素。


-嵌套式腔体外壳,最大限度地减少热效应,实现最大频率稳定性;

-在典型实验室温度下<1 mK/天的热稳定性,约为单级热稳定性的5倍;

-光学原子钟和精密光谱学的理想选择;


密封腔体外壳

这种预先对准的腔体/壳体组件采用光纤耦合,以提供高性能,同时最大限度地提高易用性。它旨在没有真空的情况下尽可能地发挥作用,其坚固的设计消除了在要求较低的应用中对齐的需要,并使用户摆脱了实验室的限制。


-能够在1秒内保持约100 Hz的线宽;

-典型腔漂移:~300 kHz/天;

-光输入或腔传输直接耦合到光纤中;


定制型腔外壳

美国Stable Laser Systems将光学腔与所需真空和温度环境相匹配的能力为各种原子、分子和光学应用提供了世界一流的结果。所示的包含可调谐法布里-珀罗腔的定制外壳示例已设计为易于耦合到MOT(磁光阱)中。进一步了解我们的定制选项,包括:


-真空或密封系统,辐射屏蔽;

-具有非常大或非常长空腔腔体;多种安装选项;

-双级温度稳定;

-加速度系数的详细表征;

-TEC冷却选项代替加热;

-可移动的外壳,不会失去对齐;


Stable Laser Systems稳频激光器特殊封装腔

光纤耦合腔

Stable Laser Systems紧凑的光纤输入、光纤输出腔非常适合激光或梳状滤波光谱,可随时连接。这些易于使用、坚固耐用的组件在真空、密封或定制外壳中按照客户规格制造。光纤耦合腔作为一个简练的滤波器,其设计旨在用于激光或梳状滤波光谱组件等应用,或作为中级短期频率参考。


-光纤到光纤损耗:< 1.5 dB

-各种专用光纤类型和耦合选项;

-从 3 GHz 50 GHz FSR10 GHz 通常有库存);

-选项:保偏、PZT调谐、集成加热器、绝对频率;


可调谐腔

虽然许多频率可调腔为了方便可调而牺牲了频率稳定性,但SLS的设计在MHz/天的水平上进行了长期稳定性优化。这些腔体非常适合作为离子冷却跃迁的频率参考,可在 ~ 3 GHz (2 × FSR) 范围内进行调谐。


-极低的漂移:< 3 MHz/天;

-包含温度控制器的两级温度控制;

-包括离子泵,通常在真空下运输;


折叠的“Z”型腔

这些腔体设计为通过使用折叠光路在小体积内提供更长路径的长度。它们非常适合需要小样本量和快速样本周转的衰荡腔光谱和其他共振光谱技术。图中是三角形折叠法布里-珀罗腔的真空外壳,具有两个光学端口和一个可见的电馈通。


-长路径长度有助于降低 FSR

-坚固的设计,占地面积更小;
