滨松DFB-CWQCL量子级联激光器

滨松DFB-CWQCL量子级联激光器

日本滨松分布反馈式量子级联激光器DFB-CWQCL是中红外量子级联激光器,也是一种单波长连续输出的量子级联激光器,典型波长4.33um、4.53um、4.57um、5.26um、6.13um、7.18um、7.39um、7.73um,功率15mW或20mW,可选碟形封装。具备正向电压的波长调谐范围>0.4cm-1,光束发散角0~5mrad(典型3mrad)。体积小、重量轻,适合工业集成。

所属品牌:

产品介绍


Hamamatus分布反馈式量子级联激光器DFB-CWQCL中红外,输出功率20mW


Hamamatus分布反馈式连续量子级联激光器DFB-CWQCL已经成功获得了市场认可。波长有4.575.264.574.335.266.13um,功率20mW,可选碟形封装。具备正向电压的波长调谐范围>0.4cm-1,光束发散角0~5mrad(典型3mrad)。体积小、重量轻,适合工业集成。

吸收气体分布如下图,从0.5umm~14um范围内都有。



滨松分布反馈式量子级联激光器产品概况如下表:

规格

波长

波数

探测气体

L12004-2310H-C

4.33μm

2310cm-1

CO2,CO2isotope

L12004-2209H-C

4.53μm

2209cm-1

N2O

L12004-2190H-CL12004-2190B-G

4.57μm

2190cm-1

N2O、CO

L12005-1900H-CL12005-2190B-G

5.26μm

1900cm-1

NO

L12006-1631H-C

6.13μm

1631cm-1

NO2

L12007-1392H-C

7.18μm

1392cm-1

SO3

L12007-1354H-C

7.39μm

1354cm-1

SO2

L12007-1294H-C

7.73μm

1294cm-1

CH4


典型的系统结构如下:激光芯片连接在铜载体上,通过HHL封装的形式射出,无准直透镜。TECThermoElectricCooler),也叫半导体致冷器,利用半导体材料的珀尔帖效应,当电流通过两种半导体掺杂材料组成的电偶时,其中一侧吸热,另一侧放热的现象。

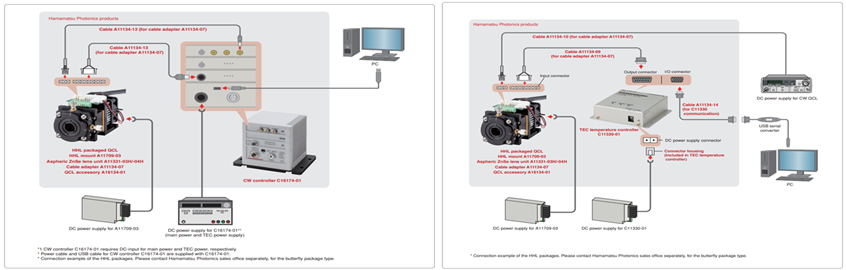

日本滨松中红外宽带量子级联激光器是分布反馈式量子级联激光器,附带可选配件:TEC温控器、HHL卡口、线缆、镜头/镜头单元等。中红外量子级联激光器的系统典型结构如下(配件已在准直输出级联量子激光器中陈述):


正向电流与发射波数的关系(典型)如下图:


光束扩散角(型号:L12004-2190B-E)如下图:

光束强度分布(型号:L12004-2190B-E)如下图:

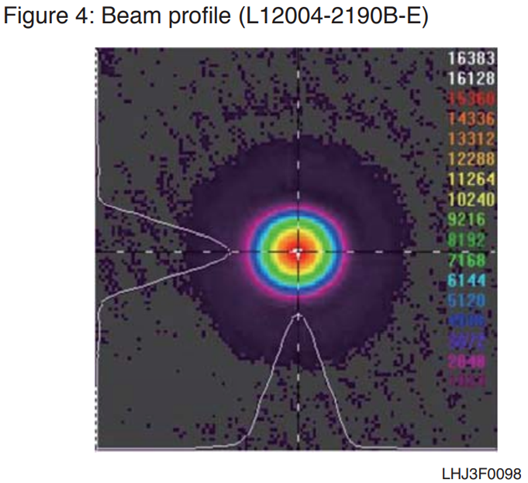

光束轮廓(型号:L12004-2190B-E)如下图:


这种分布反馈式量子级联激光器的光束发散角θ(Top[qcl]=40℃):0~5mrad(典型3mrad),光束腰斑位置Zw0Top[qcl]=40℃):50~1000mm,光斑腰斑宽度w0Top[qcl]=40℃):0.5~3(典型1.5mm)。

结构尺寸图(规格:L12004-2190B-G)如下:

中红外量子级联激光器DFB-CWQCL特点:

-支持蝶形封装,小尺寸

-光谱线宽<0.2cm-1

-正向电压的波长调谐范围(20~55℃)>0.4cm-1

-侧模抑制比SMSRTopqcl=20℃):25dB

-材料:GePlano-Plano ZnSePlano-Plano

-电源功能支持浪涌保护、恒流控制


分布反馈式量子级联激光器DFB-CWQCL规格

规格

L12004-

2190B-G

L12005-

1900B-G

L12005-

1900H-C

L12006-

1631H-C

L12007-

1294H-C

L12007-

1354H-C

L12007-

1392H-C

L12004-

2190H-C

L12004-

2209H-C

L12004-

2310H-C

波长

4.57um

5.26um

5.26um

6.13um

7.73um

7.39um

7.18um

4.57um

4.53um

4.33um

输出光功率

≥15mW

≥20mW

封装结构

蝶形封装

-

阈值电流

-

<1.0A

改变正向电流的速度

-

-

5mA/s

-

5mA/s

5mA/s

5mA/s

5mA/s

5mA/s

5mA/s

反向电压Vr

0

TEC电流Ic(冷却模式)

2.8

3.7

TEC电流Ic(加热模式)

-1.1

-1.5

TEC电压

4.3

13

工作温度(case)

10~60℃

工作温度(QCL)

15~60℃

0~55℃

改变工作温度的速度

-

10℃/min

存储温度Tstg

-40~85℃

-20~65℃

工作温度(QCL)

K²=2190cm-1
20~55℃

K²1900cm-1
20~55℃

K²1900cm-1
10~50℃

K=1631cm-1
10~50℃

K=1294cm-1
10~50℃

K=1354cm-1
10~50℃

K=1392cm-1
10~50℃

K=2190cm-1
10~50℃

K=2209cm-1
10~50℃

K=2310cm-1
10~50℃

光谱线宽

K²=2190cm-1
<0.2cm-1

K²1900cm-1
<0.2cm-1

K²1900cm-1
<0.2cm-1

K=1631cm-1
<0.2cm-1

K=1294cm-1
<0.2cm-1

K=1354cm-1
<0.2cm-1

K=1392cm-1
<0.2cm-1

K=2190cm-1
<0.2cm-1

K=2209cm-1
<0.2cm-1

K=2310cm-1
<0.2cm-1

正向电压的波长调谐范围(20~55℃

>0.4cm-1

-

正向电压的波长调谐范围(工作温度时)Ith<If<Ifmax

>±0.8cm-1

K²1900cm-1
>±1.0cm-1

K=1631cm-1
>±1.0cm-1

K=1294cm-1
>±1.0cm-1

K=1354cm-1
>±1.0cm-1

K=1392cm-1
>±1.0cm-1

K=2190cm-1
>±1.0cm-1

K=2209cm-1
>±1.0cm-1

K=2310cm-1
>±1.0cm-1

辐射功率φe

K²=2190cm-1
15mW

K²1900cm-1
15mW

K²1900cm-1
20mW

K=1631cm-1
20mW

K=1294cm-1
20mW

K=1354cm-1
20mW

K=1392cm-1
20mW

K=2190cm-1
20mW

K=2209cm-1
20mW

K=2310cm-1
20mW

阈值电流IthTopqcl=20℃

0.4A

1.0A

侧模抑制比SMSRTopqcl=20℃

25dB

最大温差(Th=27℃inVacIcmax

69℃

>40℃

最大加热泵浦能力(Th=27℃inVacIcmax△=0

8.2W

>18W

AC电阻(Th=27℃

1.0±0.4Ω

2.0±0.4Ω

R25电阻(25℃时)

10±10%K

10±2.5%K

Beta值(0℃/50℃

3892K

3450K

材料

GePlano-Plano

ZnSePlano-Plano

尺寸-有效孔径

φ3.8mm

φ4.4mm

尺寸-厚度

0.7mm

镀层参数

AR镀层,双面

BBAR镀层,双面

镀层带宽

2190±30cm-1

1900±25cm-1

2500~1250cm-1

反射率

<1%

透过率>96%

电源电流

≥0.8A

≥1.3A

电源电压

≥16V

电源功能

浪涌保护、恒流控制

光束发散角θTop[qcl]=40℃

0~5mrad(典型3mrad

-

光束腰斑位置Zw0Top[qcl]=40℃

50~1000mm

-

光斑腰斑宽度w0Top[qcl]=40℃

0.5~3(典型1.5mm

-

波数的温度系数△KT(电流固定)

-0.16cm-1/℃

-0.14cm-1/℃

-0.14cm-1/℃

-0.15cm-1/℃

-0.1cm-1/℃

-

-

-0.18cm-1/℃

-0.18cm-1/℃

-

波数的电流系数△KcTop[qcl]固定)

-0.017cm-1/mA

-0.016cm-1/mA

-0.016cm-1/mA

-0.015cm-1/mA

-0.01cm-1/mA

-

-

-0.015cm-1/mA

-0.015cm-1/mA

-


HAMAMATSU分布反馈式量子级联激光器应用:

-气体检测分析(CO2CO2N2OCONONO2SO3SO2CH4)等
