分布反馈式连续准直输出量子级联激光器DFB-CW QCL

分布反馈式连续准直输出量子级联激光器DFB-CW QCL

典型波长4.57、5.26、4.57、4.33、5.26、6.13um,功率20mW,可选碟形封装。具备正向电压的波长调谐范围>0.4 cm-1,光束发散角0~5 mrad(典型3mrad)。体积小、重量轻,适合工业集成。日本滨松分布反馈式量子级联激光器DFB-CW QCL是中红外量子级联激光器,也是一种单波长量子级联激光器,因为附带透镜,可以准直输出。

所属品牌:

产品介绍


分布反馈式连续准直输出量子级联激光器DFB-CW QCL中红外,光输出20mW

准直输出中红外量子级联激光器DFB-CW QCL特点:

-更小的体积(可选碟形封装)

-单波长中红外输出

-光束发散角0~5 mrad(典型3mrad

-光谱线宽(K²=2190cm-1时)<0.2 cm-1

-正向电压的波长调谐范围(20~55℃)>0.4 cm-1

-侧模抑制比SMSRTop qcl=20℃)25 dB



HAMAMATSU分布反馈式准直输出量子级联激光器应用:

-气体检测分析



Hamamatus Photonics分布反馈式连续准直输出量子级联激光器DFB-CW QCL,经过了市场验证。波长有4.575.264.574.335.266.13um,功率20mW,可选碟形封装。具备正向电压的波长调谐范围>0.4 cm-1,光束发散角0~5 mrad(典型3mrad)。体积小、重量轻,适合工业集成。

典型的系统结构如下:激光芯片连接在铜载体上,通过HHL封装的形式,穿过准直透镜准直输出。TECThermo Electric Cooler),也叫半导体致冷器,利用半导体材料的珀尔帖效应制成的,当直流电流通过两种半导体材料组成的电偶时,其一端吸热,一端放热的现象。





日本滨松中红外宽带量子级联激光器是分布反馈式量子级联激光器,附带可选配件: TEC温控器、HHL卡口、线缆、镜头/镜头单元等。

中红外量子级联激光器的系统结构一如下:


结构一系统需要以下附件:

CWQCL (HHL包装型)

连续波控制器C16174-01

HHL 封装A11709-03

非球面ZnSe透镜单元A11331-03H/-04H

QCL配件A16134-01

电缆适配器A11134-07

电缆A11134-12

电缆A11134-13

TEC直流电源CW控制器C16174-01

连续波直流电源控制器C161C16174-01

HHL封装型直流电源A11709-03

电脑


中红外量子级联激光器的系统结构二如下:


结构二系统需要以下附件:

CWQCL (HHL封装型)

TEC温度控制器C11330-01

 HHL A11709-03

非球面ZnSe透镜单元A1 1331-03H-04H

QCL附件A16134-01

电缆适配器A11134-07

电缆A11134-09

电缆A11134-10

电缆A11134-14

CWQCL直流电源

TEC温度控制器C11330-01的直流电源

直流电源用于HHL封装A11709-03

PC

USB串行转换器

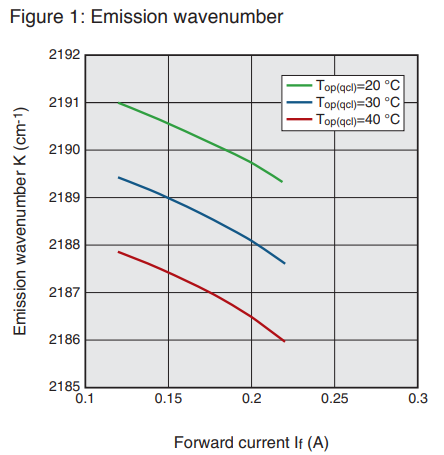

正向电流与发射波数的关系(典型)如下图:




光束扩散角(型号:L12004-2190B-E)如下图:

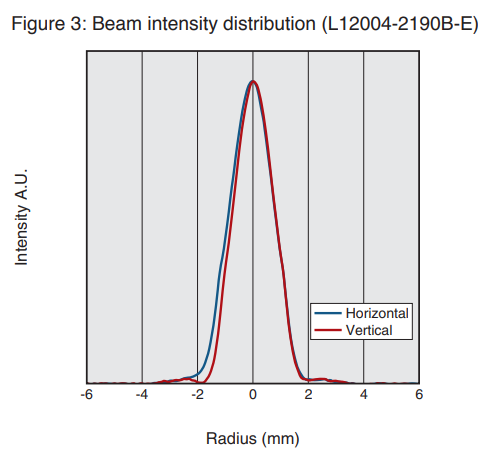

光束强度分布(型号:L12004-2190B-E)如下图:




光束轮廓(型号:L12004-2190B-E)如下图:




这种分布反馈式量子级联激光器的光束发散角θ(Top[qcl]=40℃):0~5 mrad(典型3mrad),光束腰斑位置Zw0Top[qcl]=40℃):50~1000 mm,光斑腰斑宽度w0Top[qcl]=40℃):0.5~3(典型1.5mm)。

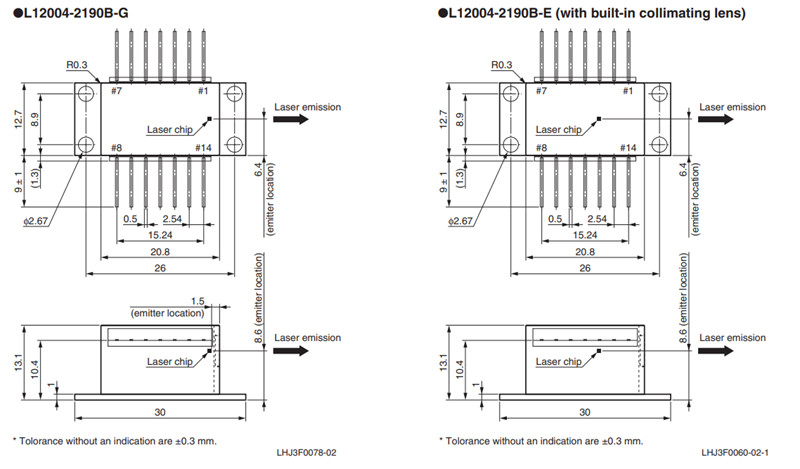

结构尺寸图(规格:L12004-2190B-G)如下:





分布反馈式连续准直输出量子级联激光器DFB-CW QCL规格

L12004-2190B

L12005-1900B-E

L12004-2190H-E

L12004-2310H-E

L12005-1900H-E

L12006-1631H-E

波长

4.57 um

5.26 um

4.57 um

4.33 um(典型)

5.26 um(典型)

6.13um(典型)

输出光功率

≥ 15 mW

≥ 20 mW

封装结构

碟形封装

-

正向电流的上升时间

-

>400us

正向电流的下降时间

-

>400us

反向电压Vr

0

TEC电流Ic(冷却模式)

2.8 A

3.7 A

TEC电流Ic(加热模式)

-1.1 A

-1.5 A

TEC电压

4.3 V

13.0 V

工作温度(case)

10~60℃

工作温度(QCL)

10~60℃

15~60℃

5~55℃

改变工作温度的速度

-

10℃ / min

存储温度T stg

-40~85℃

-20~65℃

工作温度(QCL)K²=2190cm-1

20~55℃

10~50℃

光谱线宽(K²=2190cm-1时)

<0.2 cm-1

正向电压的波长调谐范围(20~55℃

>0.4 cm-1

>0.5cm-1

正向电压的波长调谐范围(工作温度时)Ith<If<If max

>±0.8 cm-1

>±1.0 cm-1

辐射功率φeK²=2190cm-1时)

>15 mW

>20mW

阈值电流IthTop qcl=20℃

<0.4 A

<1.0 A

侧模抑制比SMSRTop qcl=20℃

25 dB

最大温差(Th=27℃in Vac Ic max

69 ℃

> 40 ℃

最大加热泵浦能力(Th=27℃in Vac Ic max△=0

8.2 W

> 18 W

AC 电阻(Th=27℃

1.0±0.4 Ω

2.0±0.4 Ω

R25电阻(25℃时)

10±10% KΩ

10±2.5% KΩ

Beta值(0℃/50℃

3892 K

3450 K

材料

GePlano-Plano

ZnSePlano-Plano

尺寸-有效孔径

φ3.8 mm

φ4.4 mm

尺寸-厚度

0.7mm

镀层参数

AR镀层,双面

BBAR镀层,双面

镀层带宽

2190±30 cm-1

1900±25 cm-1

-

反射率

<1%

-

电源电流

≥0.8 A

≥1.3 A

电源电压

≥16 V

电源功能

浪涌保护、恒流控制

光束发散角θTop[qcl]=40℃

0~5 mrad(典型3mrad

光束腰斑位置Zw0Top[qcl]=40℃

50~1000 mm

光斑腰斑宽度w0Top[qcl]=40℃

0.5~3(典型1.5mm

波数的温度系数△KT(电流固定)

-0.16 cm-1 / ℃

-0.14 cm-1 / ℃

-0.18 cm-1 / ℃

-0.18 cm-1 / ℃

-0.14 cm-1 / ℃

-0.15 cm-1 / ℃

波数的电流系数△KcTop[qcl]固定)

-0.017 cm-1 / mA

-0.016 cm-1 / mA

-0.015 cm-1 / mA

-0.017 cm-1 / mA

-0.016 cm-1 / mA

-0.015 cm-1 / mA
