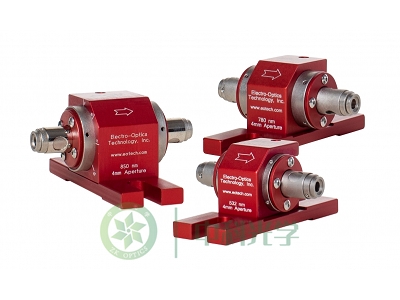

TORNOS法拉第光隔离器

TORNOS法拉第光隔离器

500-1064nm激光隔离器又叫做EOT隔离器、法拉第隔离器、法拉第光隔离器、TORNOS法拉第光隔离器等等。TORNOS 波长范围覆盖500-1064nm,波长可调,且可选用于操纵偏振的可选波片,可定制。输入极化和输出极化可选水平、45°、垂直等。激光隔离器的波长可调。使用两个串联隔离器达到 60 dB,具备安装夹,所有隔离器都包含拒绝光束逃逸端口,高透过率,具有可选的紧凑的设计型号。

所属品牌: 美国EOT

产品介绍


EOT法拉第光隔离器500-1064nm,两个串联可达 60 dB,可选配二向色玻璃偏振器或偏振分束器立方偏振器


500-1064nm激光隔离器又叫做EOT隔离器法拉第隔离器法拉第光隔离器EOT法拉第光隔离器TORNOS法拉第光隔离器500-1064nm隔离器500-1064nm法拉第光隔离器等等。激光隔离器的波长可调,使用两个串联隔离器达到 60 dB,具备安装夹,所有隔离器都包含拒绝光束逃逸端口,高透过率,500-1064nm隔离器具有可选的紧凑的设计型号。

EOT 的 TORNOS 法拉第旋转器可将偏振光平面向前旋转 45°,并在反向旋转另外 45° 的非互易旋转,同时保持光的线性偏振。当放置在交叉偏振器之间时,法拉第旋转器变成了EOT光隔离器。500-1064nm法拉第光隔离器典型结构如下图:



TORNOS法拉第光隔离器本质上是一个单向光阀,在正向提供高透射率并强烈衰减任何反向传播的光,有效地保护激光二极管免受背反射的有害影响。500-1064nm光隔离器如下图:



TORNOS法拉第光隔离器可以与二向色玻璃偏振器一起订购,以最小化低功率应用的设备尺寸,或者可以与偏振分束器立方偏振器一起订购,以用于需要最大透射率且功率水平不允许使用二向色玻璃的应用偏光片。通过将输出偏振器与向后传播的光垂直对齐,可以在500-1064nm光隔离器的可用波长范围内最大化隔离度。


在金属打标和雕刻中,脉冲光纤激光器已成为主要激光源。被加工的工件会造成激光的反射,会使光束质量降低、打标或雕刻质量差、激光器本身损坏等等。如下图,背反射可以达到非常高的水平,在某些情况下接近 90%,而激光器的功率越大,造成的影响越大。因此,对于平均功率≥20W 的光隔离器,已成为脉冲光纤激光器必要的组成部分。


EOT隔离器规格

低功率光隔离器

500~1030

中功率光隔离器

500~1030

紧凑型光隔离器

633~1064

紧凑型光隔离器
780~855

宽带光隔离器
520~885

中心波长nm

650

780

850

980

532

650

780

850

980

633

785

1064

785

850

532

650

785

光谱范围nm

630~700

740~860

840 ~960

960~ 1030

500~600

600~680

730~830

800~880

950~1010

628~638

780~ 790

1059~1069

780~790

845~855

520~595

595~730

730~885

有效孔径

4 mm

4 mm

2mm

4 mm

4 mm

透过率(22 °C)

>72.5%

>82%

>88%

>90%

>88%

≥95%

≥95%

≥95%

≥95%

≥95%

≥90%

≥87%

≥92%

隔离度(22℃)

≥30 dB

≥30 dB

≥30 dB

≥30 dB

>27 dB

≥33 dB

≥33 dB

>32 dB

偏振类型

分色玻璃

PBS立方体

---

---

---

---

---

---

---

---

功率

---

---

5 W

5 W

5 W

5 W

5 W

---

---

---

损伤阈值

25 W/cm² CW

25 W/cm² CW

25 W/cm²

CW

25 W/cm² CW

1 J/cm² at 10 ns

---

---

---

---

---

---

输入极化

---

水平、45°、垂直

---

水平、45°、垂直

水平、垂直

输出计划

---

水平、45°、垂直

---

水平、45°、垂直

---

可调温度

---

---

10~30 °C

10~30 °C

---

---

---

特点

波长可调
使用两个串联隔离器达到 60 dB
安装夹
所有隔离器都包含拒绝光束逃逸端口

波长可调
使用两个串联隔离器达到 60 dB
安装夹
所有隔离器都包含拒绝光束逃逸端口

高透过率
延长二极管的使用寿命
紧凑的设计

高透过率
延长二极管的使用寿命
紧凑的设计

无源宽带性能
所有隔离器都包含拒绝光束逃逸端口
安装夹
90°
极化

可选项

选择二向色玻璃偏振器或偏振分束器立方偏振器
提供输入/输出波片
可定制

选择二向色玻璃偏振器或偏振分束器立方偏振器
提供输入/输出波片
可定制

用于操纵偏振的可选波片
提供安装夹
可定制

用于操纵偏振的可选波片
提供安装夹
可定制

用于操纵偏振的可选波片
可定制

500-1064nm激光隔离器特点:

-波长可调

-使用两个串联隔离器达到 60 dB

-具备安装夹

-所有隔离器都包含拒绝光束逃逸端口

-高透过率

-可定制


TORNOS法拉第光隔离器应用:

-环境传感

-显微镜环境传感

-光谱学

-DNA测序

-实验室和研发用途

-保护放大系统中的泵浦激光器


500-1064nm激光旋转器/激光隔离器使用注意事项:

1.铁磁物体不可放在光隔离器附近。

2.切勿尝试拆卸法拉第转子/隔离器的磁性外壳。可能会导致严重损坏。

3.来自输入和输出偏振器的被阻挡光束的反射。

4. 当存在激光辐射时,操作人员不可直接通过设备观察光路。

5. 外部磁场造成的危害。如带有任何磁敏感植入物(例如起搏器)会造成影响。

6.光隔离器的外部磁场可以将铁磁物体吸入,损坏设备内的光学元件,外部磁场对磁敏设备造成影响。
