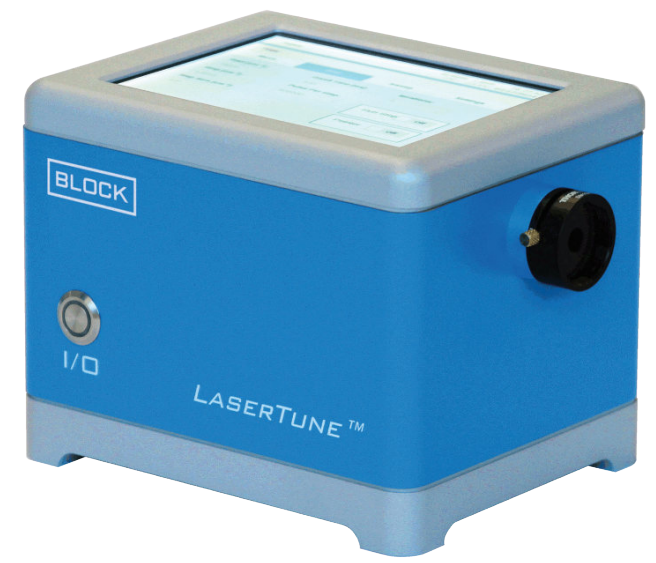

LaserTune是款宽波段波长可调型中红外量子级联激光器，可调波长范围为5.4~12.8μm，高度集成的一体化设计，操作简易，界面功能清晰，支持多种调谐模式，可调谐波段范围宽，输出光的方向稳定性优秀
所属品牌： Block Engineering
美国Block Engineering公司的高集成量子级联激光器 LaserTune在满足面临持续挑战的科研领域的需求方面展现出了重要的意义。这款完全集成的“单箱”概念，将占地面积降到了最低，大大节省了实验室工作空间。同时也提供了市面上最宽的无间隙调节范围，5.4~12.8 µm，无需额外的电源或者控制设备。
LaserTune现在可以被编程为在几种模式下运行，包括移动调谐（手动控制），可编程步数的步进调谐和可编程扫描参数的扫描调谐。LaserTune以每毫秒25 cm-1的速度提供了极快的扫描能力。该系统支持30至300纳秒的脉冲持续时间，重复频率高达~3MHz，占空比高达8%。脉冲可以通过可用的同步信号在内部规律性地触发。此外还支持外部触发。光束尺寸约为2 mm x 4 mm，具有行业领先的指向稳定性。
LaserTune波长可调中红外激光器参数指标
|
参数 |
指标 |
|
无间隙调节范围 |
λ ≈ 5.3 – 12.8 µm (Δν > 1000 cm-1) (典型值) (单个系统最多可配置4台激光器) |
|
光谱线宽 |
< 2 cm-1 (典型值) |
|
光谱精度/波长重复性 |
< 2 cm-1 / < 0.5 cm-1 (典型值) |
|
最大峰值功率 |
150 mW (典型值) |
|
平均功率 |
0.5 – 15 mW over 95% of 1000 cm-1， 5%占空比 |
|
功率稳定性 |
< 5% pulse-to-pulse (典型值) < 0.05% over 10 ms @ 1 MHz (典型值) |
|
脉冲宽度 |
30 – 300 ns 外部脉冲控制下可实现连续可调 内部与外部触发下可达10ns级的精度 |
|
脉冲重复频率 |
高达 3 MHz |
|
最大占空因数 |
2.5 – 15% (取决于脉冲参数) |
|
光束质量 |
单横模 |
|
光束尺寸 |
2 x 4 mm, 准直光输出 |
|
光束远场发散角 |
< 5 mrad |
|
指向稳定性 |
< 1 mrad （99% of 1000 cm-1） |
|
偏振 |
垂直偏振，消光比100 : 1 |
|
波长调节模式 |
手动控制 可编程步进调节 可编程波数线性扫描 |
|
步进调节速度 |
10 cm-1 step in <1 ms (100 cm-1 step in <2 msec) Example: Step across 1000cm-1 in 1.1 seconds with 100 steps with 10 msec dwell per step |
|
波数扫描速度 |
线性扫描速率 > 25 cm-1/ms |
|
计算机控制 |
无线网；以太网；HTML/SOAP 交互接口 波长的数字监测 |
|
模拟脉冲控制 |
内部触发：同步输出，可调偏移 外部触发：激光脉冲和波长调谐 脉冲控制：直接控制上升沿和下降沿 |
|
设备体积 |
Approx. 6.25 × 5 × 4.9 inches，volume = 2.6 liters |
|
设备重量 |
2 kg (4.5 lbs) |
|
冷却 |
风扇式主动冷却 |
|
温度范围 （运行时/存储时） |
10 to 30 °C / -10 to 70 °C |
|
电源 |
100 – 240 V (50/60 Hz)，2 A |
LaserTune激光器的外形尺寸
LaserTune关键的优势
-工业领先的无间隙波长调节范围，范围5.4-12.8 µm，可配置1至4个中红外激光器
-支持波数扫描、阶跃函数或静态波数控制。波数扫描速度极快，可达25 cm-1/msec
-出色的输出光束方向稳定性
-完全集成的一体化解决方案
-对用户友好的灵活操作界面（支持无线网络）。主板上的软件允许您轻松控制激光器并同步采集探测器信号，以生成完整的可导出的光谱
-提供的SDK（软件开发工具包）支持与其他设备的快速集成
-MCT探测器选项提供了一体式光谱仪功能
灵活友好的操作界面
多种波长调节控制模式
-手动控制
-可编程的步进调节
-可编程的波数扫描调节
-任意步长的调节
界面设置
-脉冲参数：脉宽，重复频率，电流
-热控制
-触发方式：内部和外部触发；外部脉冲触发
业界领先的无间隙波长可调范围
LaserTune量子级联激光器的波段选择
5.4–6, 6.1–7.3, 7.4–10.4, 9.9–12.8 µm，每个都是单个激光发射管，可根据需求选择合适的波段，一个系统最多可配置4台。如果有其他波段特定的需要可以咨询联系我们。
MCT探测器(Lasertune量子级联激光器的可选配件)
MCT（Mercury-Cadmium-Telluride）红外探测器作为LaserTune的可选搭配，提供了一体化的光谱仪功能。主板上的软件可以让用户轻松操控激光器，并收集探测器信号以生成可导出的光谱曲线。紧凑，结实，即插即用的设计将使得LaserTune成为实验室中可靠的伙伴。
MCT红外探测器模组是一个热电冷却的探测元件，在和Laser Tune连接使用时，为了便于获取到光谱数据，会专门封装一个前置放大器。整个模块仅需在室温下工作，无需液氮或其他冷却技术。用户可以用多种应用工具去配置光谱仪，比如红外显微镜。得到的光谱数据可以在LaserTune中已经安装好的软件中呈现，无需额外的数据采集或者处理设备。
在LaserTune的QCL系统中，针对辐射曲线和快速扫描速率也对探测器模组进行了优化。这个模块对于Block公司旗下所有光谱仪都是一样的硬件规格，用户可以获得最大的通用性的便利，而无需牺牲系统的性能。
