Opto Diode可见光增强型探测器波长范围在400-740nm之间,也可以称之为400-740nm光电探测器。Opto Diode光电二极管具有低电容低暗电流等特点,红色和蓝色增强型光电二极管采用TO-5、TO-8、TO-18封装。红蓝增强型探测器是硅光电二极管或者增强型光电二极管。
所属品牌: Opto diode
Opto Diode提供高质量的标准和定制的可见光谱硅光电二极管。我们有各种各样低暗电流和低电容的器件。400-740nm光电探测器可以在400-740nm之间的响应,我们生产的红蓝增强型探测器适用于许多应用。对于大批量的需求,您可以直接找我们订购。
Opto Diode光电二极管存储和操作温度范围为-55°C至100°C,最高结点温度100°C,引线焊接温度260°C。Opto Diode可见光增强型探测器总共有14个型号,有效面积为1~42mm²,用三种方式进行密封包装,这三种方式分别是TO-5、TO-8、TO-18。Opto Diode可见光增强型探测器有低暗电流、低电容、圆形有效区域、芯片尺寸可以优化等特点,优化的芯片尺寸可以获得最大的信号。
Opto Diode可见光增强型探测器是增强型光电二极管,红色增强型光电二极管标准品的波长为632nm,蓝色增强型光电二极管标准品的波长为450nm。对于红蓝增强型探测器的其他波长可以找我们定制,蓝色增强型探测器波长为450nm时灵敏度最小值是0.2A/W,典型值是0.28A/W。红色增强型探测器波长为632nm时最小值是0.35A/W,典型值是0.4A/W。
Opto Diode光电二极管型号:
型号 |
零件编号 |
描述 |
有效面积mm² |
ODD-1 |
ODD-632-001 |
TO-18封装的红色增强型光电二极管 |
1 |
ODD-1B |
ODD-450-001 |
蓝色增强型光电二极管,TO-18封装 |
1 |
ODD-1W |
ODD-632-008 |
TO-18封装的红色增强型光电二极管 |
1 |
ODD-1WB |
ODD-450-007 |
蓝色增强型光电二极管,TO-18封装 |
1 |
ODD-12W |
ODD-632-004 |
红色增强型光电二极管,TO-8密封包装 |
12 |
ODD-12WB |
ODD-450-004 |
蓝色增强型光电二极管,TO-8密封包装 |
12 |
ODD-15W |
ODD-632-005 |
红色增强型光电二极管,TO-5密封包装 |
15.8 |
ODD-15WB |
ODD-450-005 |
蓝色增强型光电二极管,TO-5密封包装 |
15.8 |
ODD-42W |
ODD-632-006 |
红色增强型光电二极管,TO-8密封包装 |
42 |
ODD-42WB |
ODD-450-006 |
蓝色增强型光电二极管,TO-8密封包装 |
42 |
ODD-5W |
ODD-632-002 |
红色增强型光电二极管,TO-5密封包装 |
5 |
ODD-5WB |
ODD-450-002 |
蓝色增强型光电二极管,TO-5密封包装 |
5 |
ODD-5WBISOL |
ODD-450-003 |
蓝色增强型光电二极管,TO-5密封包装 |
5 |
ODD-5WISOL |
ODD-632-003 |
红色增强型光电二极管,TO-5密封包装 |
5 |
ODD-42W、ODD-42WB红蓝增强型探测器在25°时的光电特性
TO-8密封封装、优化的芯片尺寸以获得最大的信号、低电容。
在9.91mmx4.28mm测试条件下,活动区域的典型值是42mm²。在VR=10V测试条件下,暗电流的典型值是11nA,最大值是25nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压最小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是85pF。在VR=10V测试条件下,上升时间典型值为35纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,最大值是100欧姆。ODD-42W和ODD-42WB只有灵敏度不一样,ODD-42W波长为632nm时灵敏度最小值是0.35A/W,典型值是0.4A/W,ODD-42WB波长为450nm时灵敏度最小值是0.2A/W,典型值是0.28A/W。
ODD-42W、ODD-42WB红蓝增强型探测器在25°时的光电特性
TO-8密封封装、优化的芯片尺寸以获得最大的信号、低电容。
在9.91mmx4.28mm测试条件下,活动区域的典型值是42mm²。在VR=10V测试条件下,暗电流的典型值是11nA,最大值是25nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压最小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是85pF。在VR=10V测试条件下,上升时间典型值为35纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,最大值是100欧姆。ODD-42W和ODD-42WB只有灵敏度不一样,ODD-42W波长为632nm时灵敏度最小值是0.35A/W,典型值是0.4A/W,ODD-42WB波长为450nm时灵敏度最小值是0.2A/W,典型值是0.28A/W。
ODD-1、ODD-1W、ODD-1B和ODD-1WB在25°时的光电特性
TO-18封装、低成本格式、低暗电流、低电容。
活动区域是1.35mmx0.76mm时, 活动区域的典型值是1mm²。VR=10V时暗电流的典型值是0.2nA,最大值是1nA。当电阻的电流为IR=10µA时,反向击穿电压最小值是25V,典型值是60V。VR=10V测试条件下,上升时间典型值为8纳秒,最大值是15纳秒。在Vf=1V时,串联电阻的典型值为25欧姆,最大值是60欧姆。ODD-1、ODD-1W、ODD-1B和ODD-1WB的特点一样,除了灵敏度和电容不一样。ODD-1B和ODD-1WB在450nm的波长下灵敏度最小值是0.2A/W,典型值是0.28A/W,当电阻的电压是VR=10V时,电容最大值是2pF,典型值是0.5pF。ODD-1和ODD-1W在632的波长下灵敏度最小值是0.36A/W,典型值是0.40 A/W,当电阻的电压是VR=10V时,电容最大值是2pF,典型值是0.2pF。
ODD-12W、ODD-12WB(红蓝增强型探测器)在25°时的光电特性
TO-8密封封装、圆形有效区域、低电容。
在直径为4mm测试条件下,活动区域的典型值是12mm²。在VR=10V测试条件下,暗电流的典型值是3nA,最大值是7nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压最小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是25pF。在VR=10V测试条件下,上升时间典型值为15纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,最大值是100欧姆。ODD-12W和ODD-12WB除了灵敏度不一样,其他都一样,ODD-12W在632nm的波长下灵敏度最小值是0.35A/W,典型值是0.40 A/W,ODD-12WB波长为450nm时灵敏度最小值是0.2A/W,典型值是0.28A/W。
ODD-15W、ODD-15WB红蓝增强型探测器在25°时的光电特性
TO-5密封封装、优化的芯片尺寸以获得最大的信号、低电容。
在6.27mmx2.52mm测试条件下,活动区域的典型值是15.8mm²。在VR=10V测试条件下,暗电流的典型值是4nA,最大值是10nA。在电阻的电流为IR=10µA测试条件下,反向击穿电压最小值是25V,典型值是60V。在电阻的电压为VR=10V测试条件下,电容的典型值是30pF。在VR=10V测试条件下,上升时间典型值为20纳秒。在Vf=1V时,串联电阻的典型值为35欧姆,最大值是100欧姆。ODD-15W和ODD-15WB的特点一样,除了波长的灵敏度不一样,ODD-15W波长为632nm时灵敏度最小值是0.35A/W,典型值是0.4A/W,ODD-15WB波长是450nm, 灵敏度最小值是0.2A/W,典型值是0.28A/W。
ODD-1型号光电特性图

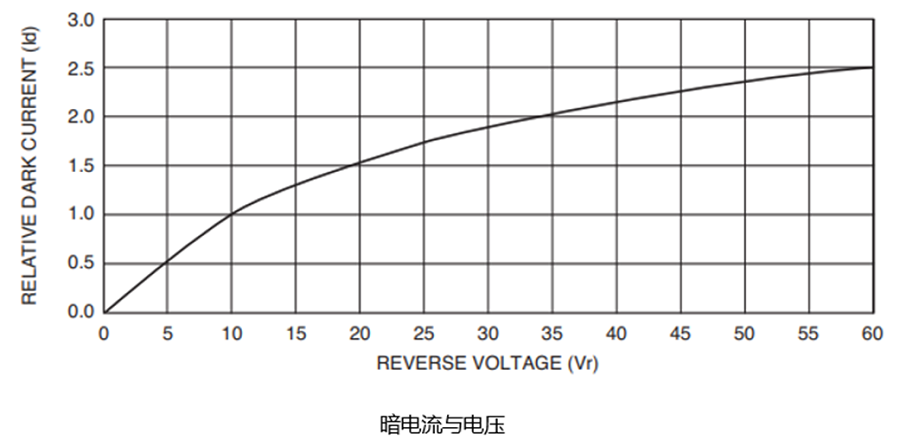

从电容与偏置电压图中可以看到电容与偏置电压成反比,电容随着偏置电压的增大而减小。从典型的光谱响应图中可以看到灵敏度随着波长增加而变大,当波长达到980nm左右,灵敏度达到最大值。当达到最大值后,灵敏度会随着波长增加而减小。从暗电流与电容关系图中,可以看到暗电流随着电压的增大而增加。想知道更多型号的光电特性图,可以联系我们。
