手持式光纤测试仪OTDR

手持式光纤测试仪OTDR

FiberMASTER系列手持式光纤测试仪OTDR可以更快地测试、故障排除和认证布线。光纤数据电缆测试仪OTDR 提供 4 种选项:四通道、多模、单模和 PON。手持式光纤测试仪OTDR具有高动态范围和小盲区特性,可提供安装和故障排除所需的精度。

所属品牌:

产品介绍

光纤数据电缆测试仪OTDR全新外观小巧、简单易用、物有所值

FiberMASTE光纤电缆测试仪的产品特征:

光时域反射仪OTDR主要特征

- ORL(光回波损耗)测量范围可达-60dB

- USB接口

- 82dB光功率计动态范围

- CertSoft免费报告软件

光纤端面检测探头支持自动对中/通过/未通过

产品支持在线帮助功能

最多可对三种波长进行自动测试

- 150倍和300倍缩放级别

自动波长切换

图像自动定位

通用光功率计和光源适配器

在FiberMASTER测试仪中存储图片

存储多达40000项测试

将图片附加到OTDR光功率计测试报告中

亮色显示器

多种连接器适配器可选

锂离子充电电池

单手操作



光时域反射仪OTDR的产品规格

光纤数据电缆测试仪OTDR

波长

850、1300、1310、1550、1625纳米

动态范围 (dB)

29/30多模、38/37单模、37/37/36PON

盲区

1m事件,5m衰减

分辨率

12.5厘米-32米/5英寸-105英尺

距离不确定度

±(0.75米+0.005%x距离+采样分辨率)

经GHMT实验室验证

采样点数

高达 128,000 个

贮存

约40000个结果

尺寸/重量

170毫米(6.7英寸)108毫米(4.2英寸)x51毫米(2.0英寸)

730克(1.6磅)

连接器

包括SC。FC、ST为可选件

光功率计

波长

850、1300、1310、1490、1550、1625纳米

测量范围

+5至-77dBm

不确定度

±0.18dB参考条件

±0.25dB(从0至-65dBm),

±0.35dB(从0至+5dBm)

±0.35dB(-65至-77dBm)

分辨率

0.01dB

连接器

包括LC/SC/FC/ST/2.5毫米/1.25毫米

新型FiberMASTER系列手持式光纤测试仪OTDR可以更快地测试、故障排除和认证布线。光纤数据电缆测试仪OTDR 提供 4 种选项:四通道、多模、单模和 PON。手持式光纤测试仪OTDR具有高动态范围和小盲区特性,可提供安装和故障排除所需的精度。该软件简化了布线认证,以满足 TIA/ISO/IEC/IEEE 要求,并提供了简单的通过/失败结果。此外,可轻松设置自定义测试参数以适应任何应用。对光纤电缆测试仪进行配置和获得准确结果的过程可能会比较复杂,但FiberMASTER可以自动进行测试并引导您逐步完成所有过程。对于FTTx/FTTH应用,PON OTDR可识别不同分光比,便于对非活跃网络和活跃网络进行测试和故障排除。1625纳米波长让技术人员可以在不干扰现有用户的情况下对网络进行服务内测试。

所有光纤数据电缆测试仪OTDR都包含一个光功率计, 当与FiberMASTER光源配合使用时,手持式光纤测试仪OTDR可用于直接测量光纤衰减或测量光学设备的输出功率,以进行故障排除。利用FiberMASTER光功率计(PM)和光源(LS)获取即时结果。光功率计/光源用于测量多模或单模缆线中的衰减。光功率计的高动态范围可以对LAN局域网和电信网络进行故障排除,光功率计和光源都支持光纤端面检测探头,可捕获光纤连接器端面的图像。


光时域反射仪OTDR的特点:

- 新型FiberMASTER光纤电缆测试仪外观小巧、简单易用,便于携带和操作。

- 新型FiberMASTER系列光纤电缆测试仪将使光缆的验证、故障排除和认证变得更加轻松和快捷

- OTDR、PON OTDR、光功率计和光源以及光纤端面检测探头,可让电缆安装人员获得所需的可靠测试结果,同时节省数千英镑的费用。

- 配套高质量的硬质手提箱,更便保存和存放。

- FiberMASTER经过简化的设置选项使其易于使用,可为您节省培训时间,同时降低出错的概率。

- FiberMASTER的研发中心在纽约,其在设计 OTDR 方面拥有 30 多年的经验,可提供最先进、最紧凑的光学测试系统。

- 可利用FiberMASTER光功率计(PM)和光源(LS)获取即时结果


光时域反射仪OTDR 的优势:

-精度由测试实验室GHMT验证。

德国测试实验室GHMT AG根据Telcordia GR-196规范对距离测试精度进行了验证。

-行业领先的动态范围。

测试较长的光纤、PON系统,并在高损耗光纤上保持精度

-可节省1000英镑的测试费用。

与其他优质品牌相比,可节省50%以上成本。TREND作为一个全球品牌,出色的生产效率、丰富的经验和规模经济使他们保持一个低成本。

-经久耐用。

测试仪需要修理时真的很不方便,因此FiberMASTER用厚橡胶外壳包裹它,保护您的投资和减少停机时间。

-更快地开始测试。

FiberMASTER随时可以投入使用,更快地开始进行测试。它没有启动时间和延迟,只需打开,即可开始测试。

-培训时间极短。

触摸屏用户界面会指导您完成设置和测试过程,可减少潜在的错误,并节省培训现场技术人员的时间。

-保护性“硬”手提箱。

其他高成本测试仪仅提供半刚性或软质手提箱,而FiberMASTER提供高质量的硬质手提箱使其保持完好如新。

-光纤技术专家

FiberMASTER的研发中心在纽约,其拥有超过30年的光纤测试仪和OTDR开发经验,可为您提供最先进、最紧凑的光学测试系统。

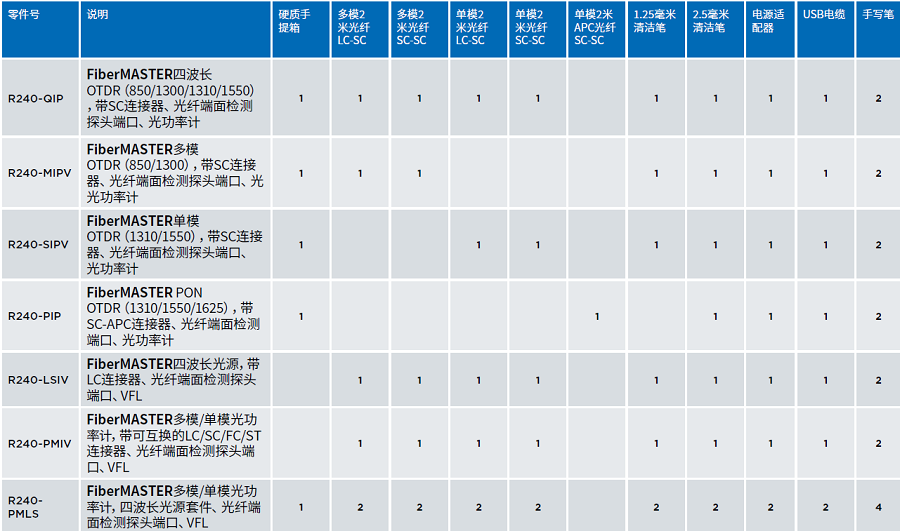

光时域反射仪OTDR订购信息/套件内容:


光时域反射仪OTDR延长保修:

光纤电缆测试仪零件号

说明

R240-QIP-W2

2年保修 - FiberMASTER 四波长OTDR

R240-MIPV-W2

2年保修 - FiberMASTER 多模OTDR

R240-SIPV-W2

2年保修 - FiberMASTER 单模OTDR

R240-PIP-W2

2年保修 - FiberMASTER PON OTDR

R240-LSIV-W2

2年保修 - FiberMASTER四波长光源

R240-PMIV-W2

2年保修 - FiberMASTER多模/单模光功率计

R240-PMLS-W2

2年保修 - FiberMASTER光功率计和光源

R240-VIP-W2

2年保修 - FiberMASTER光纤检测探头

光时域反射仪OTDR可选配件;

光纤电缆测试仪

零件号

光纤数据电缆测试仪说明

R240-VIP

FiberMASTER 视频检测探头,具有自动对中和缩

放功能,兼容 OTDR、光源和功率计

R240-ML-SCSC

发射电缆,OM3150米,SC-SC

R240-ML-SCLC

发射电缆,OM3150米,SC-LC

R240-SL-SCLC

发射电缆,SM G.657 A1150米,SC-LC

R240-SL-SCSC

发射电缆,SM G.657 A1150米,SC-SC

R240-SL-SCSC-A

发射电缆 SM G.657 A1150米,SC-SC APC

R164050

R164050 FT III/IV-环形通量50/125微米电缆SC - SC

R164051

FT III/IV-环形通量50/125微米电缆SC LC

R240-VIP-SC

SC bulkhead video adapter tip

R240-VIP-LC

LC bulkhead video adapter tip

R240-VIP-SCA

SC/APC bulkhead video adapter tip

R240-VIP-FCA

FC/APC bulkhead video adapter tip
