InfraTec特殊红外热释电探测器

InfraTec特殊红外热释电探测器

红外热释电探测器具有如下特点:特殊红外传感器具有快速响应,增热释电红外传感器具有益提高和/或高调制频率,红外热释电传感器具有高性能光电转化效率,特殊热释电传感器具有可选快速响应时间,特殊热释电探测器可选大面积灵敏元,可选金黑涂层,具有均匀光谱响应。

所属品牌: 德国InfraTec

产品介绍

InfraTec扩展型号热释电探测器增强型,单通道


InfraTec公司专注于生产各类InfraTec特殊红外探测器。研发了类型多样,品质优秀的InfraTec热释电红外探测器。主要用于制造高精度的气体探测器和高性能的火焰探测器。InfraTec热释电探测器采用模组化设计了多样化的的热释电探测器,可以提供适应各种应用的最优化方案。本篇主要介绍标准型号的扩展型号,增强型单通道特殊热释电探测器。


InfraTec特殊红外传感器

这里您可以找到补充型号 InfraTec特殊红外热释电探测器,增强型单通道红外热释电传感器。作为标准型号的补充,InfraTec特殊红外探测器具有以下特点,

-快速响应,增益提高和/或高调制频率

-高性能光电转化效率

-可选快速响应时间

-可选大面积灵敏元

-可选金黑涂层,具有均匀光谱响应

型号

管壳

通道

通光孔(mm)

频率

信号处理方式

热补偿

低麦克风效应

探测率

LIE-312

TO39

1

ø 5.0

电压模式

结型场效应管

8.0

LIE-312f

TO39

1

ø 5.0

电压模式

结型场效应管

4.5

LIE-332f

TO39

1

ø 5.0

电压模式

结型场效应管

2.8



       以InfraTec特殊红外探测器,LIE-312为例,讲一下InfraTec特殊红外热释电探测器的参数和硬件规格。


InfraTec特殊红外传感器LIE-312工程图

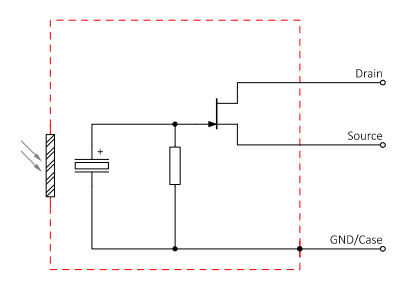

InfraTec特殊红外传感器LIE-312引脚配置

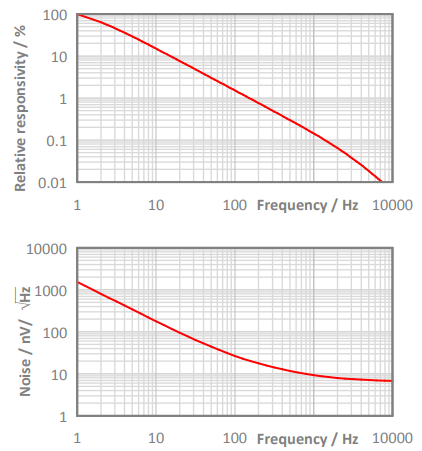

InfraTec特殊红外传感器LIE-312频率响应

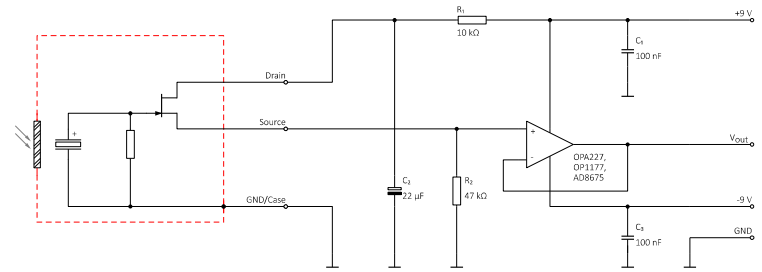

热释电红外传感器LIE-312测试电路


热释电红外传感器LIE-312参数表

参数

数值类型

数值

通光孔径

nom

ø 5.0 mm

元件尺寸/类型

nom

ø 2.0 mm ,涂覆黑色转化层的钽酸锂芯片

热时间常数(热响应时间)

typ

200 ms

点时间常数

typ

5 s

极性

nom

正红外辐射通量变化引起的负电平信号

电压响应(rms{500K,10Hz,25,无滤光片和窗口}

min

500 V/W

电压响应(rms{500K,100Hz,25,无滤光片和窗口}

min

50 V/W

噪声密度(rms{10Hz,BW 1Hz,25}

max

180 nV/√Hz

噪声密度(rms{100Hz,BW 1Hz,25}

max

35 nV/√Hz

探测能力{500K,10Hz,1Hz,25,无滤光片和窗口}

typ

8.0E+08 cm√Hz/W

探测能力{500K,100Hz,1Hz,25,无滤光片和窗口}

typ

4.0E+08 cm√Hz/W

探测能力{500K,1Hz,1Hz,25,无滤光片和窗口}

typ

1.6E+08 cm√Hz/W

补偿电压

nom

0.4 ... 1.5 V

漏源电压

max

18 V

工作/存储温度

nom

-25 ... +60 °C

红外滤光片

所有InfraTec标准窗口可用(BaF2, CaF2, KBr,CsI,蓝宝石)。可以根据要求定制滤光片。

滤光片尺寸

nom

矩形窗片: (5.25 × 5.25) mm +0/-0.05 mm

圆形窗片: ø 6.5 mm ±0.1 mm

标准厚度: 0.50 mm +0.2/-0.1 mm

最大厚度:0.85 mm

视场角

min

CaF2 or BaF2; 0.4 mm : 90°
