可见光和可见光高功率发光二极管

可见光和可见光高功率发光二极管

Optodiode发光二极管适用于需要辐射测量和紧凑光谱带宽的应用,有可见光、可见光高功率、近红外和近红外高功率四种类型发光二极管,本文重点介绍可见光发光二极光和可见光高功率发光二极管。

所属品牌: Opto diode

产品介绍

Optodiode可见光和可见光高功率发光二极管效率卓越,光谱带宽紧凑


Optodiode生产一流的发光二极管(LED),适用于需要坚固耐用的密封封装以承受极端温度的各种应用。从我们的可见光、近红外宽、中或窄光模式、红色或蓝色高输出可见光(窄光束角)或用于夜视和监控应用的高功率近红外LED中进行选择。

可见光和可见光高功率发光二极管可应用于生物分析、健康、科学、医疗等方面。

Optodiode可见光高功率LED工作范围温度宽。可见光LED效率卓越,光谱带宽紧凑,坚固耐用。可见光高功率发光二极管光束角窄,采用TO-39封装,带引线。

Optodiode发光二极管具有可见光、可见光高功率、近红外和近红外高功率四种类型发光二极管。可见光发光二极管输出功率为2mW,可见光高功率发光二极管输出功率为2mW-170 mW


可见光发光二极管

标准和定制彩色Optodiode LED具有高效率,适用于需要辐射测量和紧凑光谱带宽的应用。

型号

零件编号

描述

输出功率

OD-685C

OD-2438

深红贴片685nm发光二极管

2mW

OD-685C可见光发光二极管特征

-具有卓越效率的贴片发光二极管

-辐射强度分类

-紧凑的光谱带宽

-坚固耐用的减小基底面封装

-提供卷带

-宽工作温度范围:-40°C+125°C

-应用于生物分析、健康、科学、医疗等方面

OD-685C可见光发光二极管25°C时的光电特性,在IF=20mA测试条件下,正向电压典型值时1.8V,最大值是2.2V;辐射功率最小值是1.0mW,典型值是2.0mW;辐射效率典型值是56%,峰值波长是685nm,光谱带宽50%时典型值是30nm。在IR=10uA测试条件下,OD-685C可见光LED反向击穿电压最小值是5V,典型值是10VIFP=20mA测试条件下,上升时间100纳秒,下降时间40纳秒。功耗120mW,连续正向电流50mA,峰值正向电流1100mA,存储和工作温度范围-40+125°C

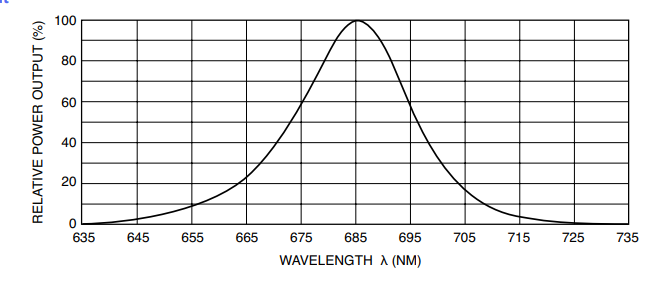

光谱输出

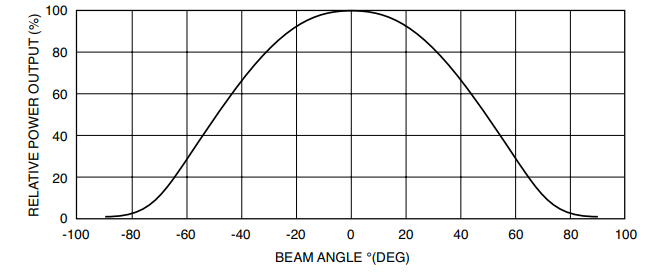

辐射方向


功率输出与温度的关系


Optodiode可见光高功率发光二极管

具有宽、中、窄光束角的高输出标准和定制彩色LED采用坚固的密封封装,适用于极端环境。

型号

零件编号

描述

输出功率

OD-469L

OD-469-001

高输出蓝色LEDTO-39 Pkg

170mW

OD-624L

OD-624-001

高输出红色LEDTO-39 Pkg

2mW

可见光高功率发光二极管特征

-窄光束角

-方便的TO-39封装,带引线

-密封封装


OD-469L可见光高功率发光二极管

OD-469L可见光高功率发光二极管在IF=350mA测试条件下,总功率输出最小值是80mW,典型值是170mW;主发射波长最小波长为465nm,中心波长是470nm,最大波长是475nm;光谱带宽为50%22nm;半强度光束角典型值为7度,正向电压典型值是3.2V,最大值是3.8V。在IR=2uA测试条件下,反向击穿电压最小值是5V

OD-469L可见光高功率LED功耗(无限散热器)1000mW,连续正向电压350mA,峰值正向电流(1/10占空比@1kHz)为2A。反向电压5V,引线焊接温度260°C

存储和工作温度范围为-55°C~100°C,最高结点温度125°,热阻1典型值是150°C/W,热电阻2典型值是60°C/W。通过在静止空气中测量,通过引线的热量传导最小,将传热降至最低。空气快速循环,使外壳温度保持在25°C


光谱输出

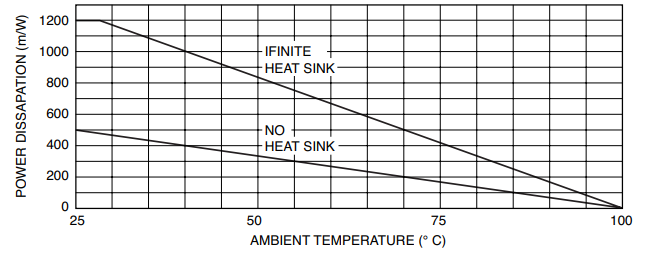

最大额定热降额曲线


典型辐射方向图


OD-624L可见光高功率发光二极管

OD-624L可见光高功率发光二极管在IF=350mA测试条件下,总功率输出最小值是80mW,典型值是170mW;峰值发射波长典型值为635nm;光谱带宽为50%22nm;半强度光束角典型值为7度,正向电压典型值是2.3V,最大值是3.0V。在IR=5uA测试条件下,反向击穿电压最小值是10V

OD-624L可见光高功率LED连续正向电流500mA,反向电压10V,引线焊接温度260°C

存储和工作温度范围为-55°C~100°C,最高结点温度115°,热阻1典型值是150°C/W,热电阻2典型值是60°C/W。通过在静止空气中测量,通过引线的热量传导最小,将传热降至最低。空气快速循环,使外壳温度保持在25°C


最大额定热降额曲线和典型辐射方向图与OD-469L一样。

光谱输出
