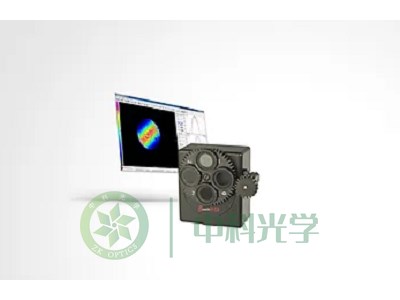

BeamOn U3-E光斑轮廓仪

BeamOn U3-E光斑轮廓仪

BeamOn U3-E光斑分析仪,CMOS相机成像原理,可测量光束轮廓,功率,能量分布和位置,它的探测器CMOS面积11.34 x6mm(分辨1936x1216),像素5.86μm x5.86μm

所属品牌: DUMA

产品介绍

BeamOn U3-E光斑分析仪350-1350nm,像素5.86μm x 5.86μm,2.35MP像素


由于BeamOn U3部分原材料的缺失,以色列DUMA在不更改大部分参数的前提下进行了升级,推出了BeamOn U3-E光斑分析仪,采用的是cmos成像原理,也是相机成像原理。这是一款最小能够测量75μm光斑尺寸,最大测量6mm光斑尺寸的光斑测试仪器,这是因为其像素是5.86μm x5.86μm,靶面尺寸是11.34 x6mm。同时,它的光谱响应范围比原来的BeamOn U3要减少了一些,由原来的350-1600nm下调成了350-1350nm以及1936x1216的分辨率。


BeamOn U3-E光束轮廓分析仪规格参数:

型号

BeamOn U3-E

激光类型

连续光或脉冲光

光束宽度分辨率

1微米或者更好

分辨率(H X V pixels)

1936 x 1216

激光尺寸

75μm-6mm

光谱范围

350-1350nm(VIS NIR)

探测器检测面积

11.34 x 7.13mm

增益控制

X1-x400

ADC动态范围

16bit,60dB

快门速度

32μsec-2sec

像素

5.86μm x 5.86μm

刷新率

40 fps (8 bit)

30 fps (16 bit)

AIO (64x40) 397 fps, AOI (120x80)

240 fps, AOI (240x160) 190 fps

像素位深

16bits

光束宽度精度

±1.5%

同步

软件触发

配件

-IR Edge Filter

-SAM3-C

-RDC

-C-Mount Filter

曝光控制

可通过GUI编程控制

配件

红外边缘滤光片

C口滤光片

电源要求

2W(通过USB3.0连接)

外壳尺寸(L x W x H)mm

64x46x73.5

重量

300g

最低硬件要求

CPU i5 1.6GHz,4GB RAM

接口——USB3.0

Windonws 7/8/10(32&64bit)

机械接口

Post mounting: 2 concentric opposite 8-32 UNC 6mm depth at the detector plane

Optical attachments & filters: C-mount

内置滤光轮

ND8,ND200,ND1000

波长

633

980

1310

饱和度

20μW/mm2@633nm

100μW/mm2@980nm

0.2W/mm2@1310nm

灵敏度

最好1nw/ mm2以上

最好1nw/ mm2以上

20μW/mm2


BeamOn U3-E光束分析仪产品特点:

-2.35MP高分辨率16位动态范围

-40Hz刷新率

-配置有多片衰减片的滤光轮

-可同时对多达400个光束进行分析

-能够测量光束轮廓,功率和位置


1 同时检测多个光束(包括显示每个光束结果的弹出窗口)



2 1个光束分裂为16个子光束


BeamOn U3-E光斑分析仪订购信息

BEAMON U3-Rev E'':用于350-1350nm的相机,带有电动内置滤光片轮,1.8米长的USB3.0电缆,CD/闪存盘上的应用软件,安装柱,用于阻挡环境光的35毫米遮光罩,手提箱。

SAM3-C:用于高功率激光器衰减的附件(高达20W)。

IR-Edge过滤器:用于红外边缘的C型安装过滤器。

RDC: 用于减束器的附件(比率2x1)。
