Nikon物镜

Nikon物镜

尼康CFI60光学系统具有高数值孔径和长距离工作的独特结构设计,在广大消费者中倍受欢迎。如今尼康物镜(Nikon物镜)经过进一步深入的研发,在长距离工作、校正色差和优化镜头质量上进一步提升了性能,达到世界领先水平。

所属品牌:

产品介绍


标准平场物镜包含T Plan、TU Plan Fluor和TU Plan Apo这三个系列。

标准Nikon显微镜物镜TU Plan Fluor:仅该类型物镜,能够支持明场、暗场*、简易偏光、敏感偏振、微分干涉和反射荧光观察。该系列尼康物镜(Nikon物镜)在长工作距离的情况下都有卓越色差校正能力,并且适用于任何应用。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60-2物镜

明场

TU Plan Fluor EPI

通用Plan Fluor(半复消色差物镜CFI60-2

5x

MUE12050

0.15

23.5

10x

MUE12100

0.3

17.5

20x

MUE12200

0.45

4.5

50x

MUE12500

0.8

1.0

100x

MUE12900

0.9

1.0

偏振

TU Plan Fluor EPI P

偏振通用Plan Fluor(半复消色差物镜CFI60-2

5x

MUE13050

0.15

23.5

10x

MUE13100

0.3

17.5

20x

MUE13200

0.45

4.5

50x

MUE13500

0.8

1.0

100x

MUE13900

0.9

1.0

明场/暗场

TU Plan Fluor BD(暗场物镜)

通用Plan Apo(半复消色差物镜CFI60-2

5x

MUE42050

0.15

18.0

10x

MUE42100

0.3

15.0

20x

MUE42200

0.45

4.5

50x

MUE42500

0.8

1.0

100x

MUE42900

0.9

1.0


低放大倍率Plan物镜T Plan EPI:使用常规的分析仪/偏振器能进行清晰的观察,不需要使用分析仪/偏振器时也可以进行可操作的面向观察。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60-2物镜

明场

T Plan EPI

Plan(消色差物镜)

1x

MUE12010

0.03

3.8

2.5x

MUE12030

0.075

6.5

T Plan EPI 1x/2.5x物镜中包含圆形偏振片和消偏振镜(圆形偏振片可拆卸)


Plan物镜TU Plan Apo:通过使用相位菲涅尔透镜,这些物镜在保持尼康复消色差物镜卓越的色差性能的同时,还拥有了更长的工作距离。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60-2物镜

明场

TU Plan Apo EPI*

通用Plan Apo(尼康复消色差物镜)

50x

MUC11500

0.8

2.0

100x

MUC11900

0.9

2.0

150x

MUC11150

0.9

1.5

明场/暗场

TU Plan Apo BD*(暗场物镜)

通用Plan Apo(尼康复消色差物镜)

50x

MUC41500

0.8

2.0

100x

MUC41900

0.9

2.0

150x

MUC41150

0.9

1.5

*相位菲涅尔物镜


长工作距离物镜TU Plan ELWD:使用相位菲涅尔透镜,这些物镜能够实现长工作距离,同时提供比传统物镜更高水平的色差校正。这使样品在不同的高度都有了更便捷的操作性。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60-2物镜

明场

长工作距离

TU Plan EPI ELWD

长工作距离、通用Plan

(半复消色差物镜CFI60-2

20x

MUE21200

0.4

19.0

50x

MUE21500

0.6

11.0

100x

MUE21900

0.8

4.5

明场/暗场

长工作距离

TU Plan BD ELWD*(暗场物镜)

长工作距离、通用Plan

(半复消色差物镜CFI60-2

20x

MUE61200

0.4

19.0

50x

MUE61500

0.6

11.0

100x

MUE61900

0.8

4.5

*相位菲涅尔物镜


超长工作距离物镜T Plan EPI SLWD:确保超长工作距离的情况下,同时改善了色差。T Plan EPI SLWD系列Nikon显微镜物镜带有一流的超长工作距离。SLWD 10x(WD:37mm)超长工作距离物镜能够运用于更多样式的样品。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60-2物镜

明场

超长工作距离

T Plan EPI SLWD*

超长工作距离、Plan

(半复消色差物镜CFI60-2

10x

MUE31100

0.2

37.0

20x

MUE31200

0.3

30.0

50x

MUE31500

0.4

22.0

100x

MUE31900

0.6

10.0

*相位菲涅尔物镜


Nikon显微镜物镜中带有校准功能的物镜CFI L Plan EPI CR,可对细胞或图案进行高对比度观察,同时不受玻璃基板的影响。CFI LE Plan EPI型号Plan物镜用于明场观察。

类型

型号

放大倍率

产品编号

NA

工作距离(mm

CFI60物镜

明场

带有校准装置

L Plan EPI CR

用于观察LCDs Plan

20x

MUE35200

0.45

10.0-10.9

50x

MUE35500

0.7

3.0-3.9

100x

MUE35900

0.85

0.85-1.2

100x

MUE35910

0.85

0.95-1.3

明场

L Plan EPI Plan(消色差物镜)

40x

MUE00400

0.65

1.0

明场

LU Plan Apo EPI

通用Plan Apo(尼康复消色差物镜)

100x

MUC00090

0.95

0.4

150x

MUC10151

0.95

0.3

明场/暗场

LU Plan Apo BD(暗场物镜)

通用Plan Apo(尼康复消色差物镜)

100x

MUC40900

0.9

0.51

150x

MUC50151

0.9

0.42

明场

LE Plan EPI(消色差物镜)

5x

MUD00050

0.1

31.0

10x

MUD00100

0.25

13.0

20x

MUD00200

0.4

3.6

50x

MUD00500

0.75

0.5

100x

MUD00900

0.9

0.31




尼康CFI60光学系统具有高数值孔径和长距离工作的独特结构设计,在广大消费者中倍受欢迎。如今尼康物镜(Nikon物镜)经过进一步深入的研发,在长距离工作、校正色差和优化镜头质量上进一步提升了性能,达到世界领先水平。

CFI60-2光学系统主要包含:标准平场物镜、长工作距离物镜、超长工作距离物镜、其它尼康物镜(Nikon物镜)。

在暗场照明的环境下,标准平场物镜中带有复眼透镜(即微透镜阵列)的物镜可以调整光线的扩散角,使得光线照在焦面上时不会出现不均匀的现象。

复眼透镜原理图片

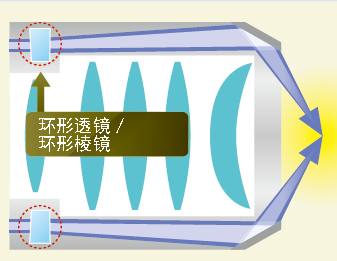

在暗场照明系统中,随着物镜数值孔径和工作距离的提升,物镜的外部直径也在增加。然而,入射光线的宽度是固定的,这就使得传统照明系统环境的光强降低了。尼康CFI60-2系列物镜通过使用环形透镜或环形棱镜来捕获更多的光线,进而加强暗场环境的光线强度。

环形透镜/环形棱镜增加光强原理

相位菲涅尔透镜能进行色差校正,同时间减小物镜工作距离。

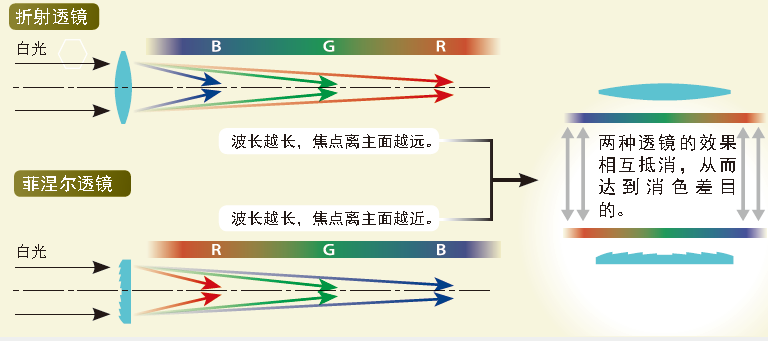

色差校正原理:传统的透镜依靠光的折射来形成图像。由于折射的强度根据频色(波长)而变化,所以图像是从最靠近透镜的光开始形成的,顺序是蓝色、绿色和红色。与此相反,相位菲涅尔透镜使用光的衍射来形成图像,从最靠近透镜的光开始,依次是红、绿、蓝,具有与折射相反的性质。将这两个透镜组合在一起,可以消除每个透镜的色差,并使图像具有较小的色差。

色差校正原理图
