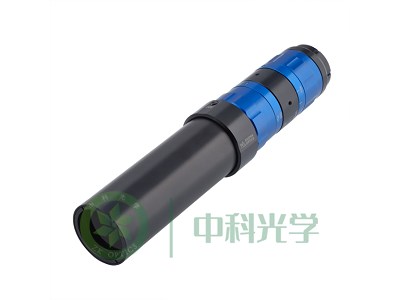

Optogama电动激光扩束器

Optogama电动激光扩束器

Optogama紧凑电动激光扩束器MEX-V2是在MEX的基础上进行了优化,用于扩大激光束直径和调节发散角。标准或定制的Optogama电动激光扩束器MEX-V2采用独特的机械闭环滑动透镜设计,确保高指向稳定性和紧凑的尺寸。

所属品牌: Optogama

产品介绍

MEX-V2电动激光扩束镜指向稳定性好

Optogama紧凑电动激光扩束器MEX-V2是在MEX的基础上进行了优化,用于扩大激光束直径和调节发散角。标准或定制的Optogama电动激光扩束器MEX-V2采用独特的机械闭环滑动透镜设计,确保高指向稳定性和紧凑的尺寸。

    MEX-V2电动激光扩束镜可根据所需波长设计,每种类型的MEX-V2电动激光扩束器都可以电动调节扩束倍率与发散角。

标准配置:

- MEX-V2电动激光扩束器;

- 带软件和使用手册的USB密钥;

- 直流12V电源和USB (1.5)电缆(可选RS232;


Optogama紧凑电动激光扩束器MEX-V2特点

-最高光束指向稳定性(<0.1mrad);

-一体化设计,集成控制器;

-两个镜头同时进行SMART移动,确保不会失焦;

-绝对编码器(两个镜头);

-调整时间小于0.7秒(所有放大倍率);

-熔融石英光学元件;

-开/关后无归位;

-所有放大倍数均为衍射极限性能;


MEX-V2电动激光扩束镜应用

-工业激光微加工

-远距离改变聚焦光斑大小及其在Z轴上的位置

-生命科学

-科研


Optogama电动激光扩束器优化内容:

-镜头移动速度提高30%,稳定性更好:<0.7

-针对24/7 全天候使用进行了优化

-优化了指向稳定性:<0.1mrad<0.3mrad

-重新设计了控制器:具有反极性和过流保护


Optogama电动激光扩束器MEX-V2标准规格

MEX-V2电动激光扩束镜

光学参数

放大倍率范围

MEX18: 1,0x – 8,0x,

MEX13: 1,0x – 3,0x

有效输入孔径

ø 11.5mm

有效输出孔径

MEX13- ø23mm, MEX18- ø 38mm, MEX18-ACH- ø 23mm

光学元件数量

3 (MEX18, MEX13), 4 (MEX18-ACH)

LIDT涂层

>10 [J/cm2] (10ns@1064nm)

镜片移动过程中的指向稳定性

最小至最大放大倍数和发散角的调整时间

镀膜

1064nm, 1030nm, 532nm, 515nm, 355nm, 343nm, custom

机械参数

MEX13尺寸

140x45x45mm

MEX18尺寸

237x45x45mm

MEX18-ACH尺寸

226x45x45mm

外壳材料

阳极氧化铝

电子参数

通讯

可以使用手册中的ASCII命令

软件接口

BDS 软件

输入电压

直流12V

控制器接口

USBRS232、以太网(使用额外的适配器)

工作条件

操作温度

10°C-40°C

安装孔位

底板M4

紧凑型电动激光光束扩展器MEX-V2型号

产品型号

扩束

输入孔径

输出孔径

指向稳定性

推荐的最大输入光束直轻1/e^2

尺寸

设计波长

型号SKU

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

1030-1064nm

29283

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

515-532nm

29284

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

7mm(1x)-6mm (3x)

45x45x140mm

343-355nm

29285

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

1030-1064nm

515nm-532nm

29286

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

515-532nm

343-355nm

29287

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

1030-1064nm

29288

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

515-532nm

29289

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

343-355nm

29290

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

1030-1064nm

515-532nm

29291

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

515-532nm

343-355nm

29292

MEX18

1.0x-8.0x

11.5mm

38mm

<0.3mrad


7mm(1x)-⌀5mm (5x)

⌀3mm(8x)

45x45x237mm

1030-1064nm

29293

MEX18

1.0x-8.0x

11.5mm

38mm

<0.3mrad

⌀7mm(1x)-⌀5mm (5x)

⌀3mm(8x)

45x45x237mm

515-532nm

29294

MEX18

1.0x-8.0x

11.5mm

38mm

<0.3mrad

⌀7mm(1x)-⌀5mm (5x)

⌀3mm(8x)

45x45x237mm

343-355nm

29295

MEX18

1.0x-8.0x

11.5mm

38mm

<0.3mrad

⌀7mm(1x)-⌀5mm (5x)

⌀3mm(8x)

45x45x237mm

1030-1064nm

515-532nm

29297

MEX18

1.0x-8.0x

11.5mm

38mm

<0.3mrad

⌀7mm(1x)-⌀5mm (5x)

⌀3mm(8x)

45x45x237mm

515-532nm

343-355nm

29298

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

760-840nm

31274

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

390-410nm

31275

MEX13

1.0x-3.0x

11.5mm

23mm

<0.3mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

400+800nm

31276

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

760-840nm

31277

MEX13

1.0x-3.0x

11.5mm

23mm

<0.1mrad

⌀7mm(1x)-⌀6mm (3x)

45x45x140mm

390-410nm

31278
