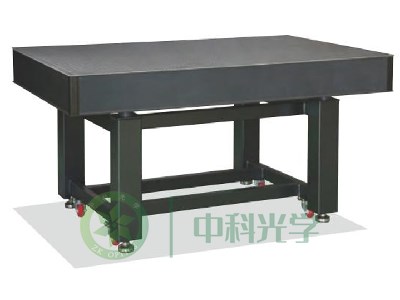

气浮隔震平台

气浮隔震平台

气浮式隔振平台WL-I系列的垂直隔振效率在5Hz时能到达82~88%,10Hz时达到86~95%;气浮隔震平台的水平隔振效率在5Hz时为78~86%,10Hz时为84~92%。

所属品牌: 中科光学

产品介绍

固有频率<1.5Hz,水平<2Hz,重量轻、高刚度、高阻尼的气浮式隔振平台


WL-I系列气浮隔振光学平台广泛适用于显微镜、光学测量、光谱实验等领域,光学气浮隔振台采用空气伺服系统,自动调整水平。WL-I隔振平台的突出特点是把系统对微振的响应反馈到系统中,改变隔振特性,提高隔振效果,在超载偏重的实验条件下,瞬间达到初始的平衡状态。气浮隔震光学平台的隔振层利用固有频率低、阻振性能强的蜂窝结构材料,能最大限度控制振动的响应。光学气浮隔振平台采用进口静音空压机气源,噪声低,适用于振动频率要求高的实验场所。光学气浮隔振平台的面板采用铁磁不锈钢板,精磨后具有实用、美观和耐磨等特点。

气浮式隔振平台WL-I系列的垂直隔振效率在5Hz时能到达82~88%10Hz时达到86~95%;气浮隔震平台的水平隔振效率在5Hz时为78~86%10Hz时为84~92%


WL-I光学气浮隔振台的特点:

-结构稳固可靠,台班采用真正蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点。

-机器打孔攻丝圆度好,工作台面精密磨制、完全去除精加工痕迹、外形光滑精度高。

-底部支架带脚轮方便移动。

-特殊规格,特殊材料接受定制。

-静音空压机,噪声低(小于65分贝)


气浮式光学隔振台的通用技术指标:

WL-I系列气浮减震平台的通用技术指标

平面度

0.1mm/m2

粗糙度

1.6μm

固有频率

1.5Hz,水平方向<2Hz

振幅

1.2μm

重复定位精度

±0.05mm

噪声

65分贝

空气压力

0.2-0.6(Mpa

台面材料

1Cr13(铁磁不锈钢)

台面安装孔

25mm*25mm阵列,M6螺纹孔

台面钢板厚度

7mm

充气方式

自动

调平方式

自动


气浮隔震平台的规格参数:

我们提供多种尺寸规格的气浮隔震台,同时还能根据客户的需求进行特殊规格,特殊材料的气浮减震平台定制。

型号

A x B(mm

H(mm

T(mm

最大承载能力(kg

自重(kg

WL-I-0909

900x900

800

100

300

149

WL-I-1008

1000x800

800

100

310

135

WL-I-1206

1200x600

800

100

310

136

WL-I-1209

1200x900

800

100

260

185

WL-I-1506

1500x600

800

100

390

182

WL-I-1509

1500x900

800

200

310

264

WL-I-1510

1500x1000

800

200

290

279

WL-I-1512

1500x1200

800

200

240

324

WL-I-1515

1500x1500

800

200

180

391

WL-I-1809

1800x900

800

200

270

301

WL-I-1812

1800x1200

800

200

190

382

WL-I-1815

1800x1500

800

200

420

463

WL-I-2010

2000x1000

800

200

520

357

WL-I-2012

2000x1200

800

200

460

416

WL-I-2015

2000x1500

800

200

380

505

WL-I-2412

2400x1200

800

300

320

573

WL-I-2415

2400x1500

800

300

200

696

WL-I-3010

3000x1000

800

300

300

628

WL-I-3012

3000x1200

800

300

200

734

WL-I-3015

3000x1500

800

300

450

891

WL-I-3612

3600x1200

800

300

480

859

WL-I-3615

3600x1500

800

300

309

1046


气浮隔震台的注意事项:

-请勿用酸性液体清洗本产品,以免破坏气浮台产品表面质量;

-请勿将气浮台放置在高温、潮湿或高强度振源处;

-请勿用水冲洗气浮台。


除了气浮隔振平台外,还能提供光学平台仪器架,为光学气浮隔震台设备提供置物空间的同时,还可为平台设备供电。其采用的铝型材经久耐用不生锈,层板为18mm厚度中纤板面板无粉尘耐刮花,结构可靠美观大方。独有的电源模块,可以省去气浮式光学隔振台的接电烦恼,即插即用。电源模块的供电功率高,带有16A插座,可使用4000W设备。最主要的是,该光学平台仪器架的拓展性强,可加载电脑支架,改装为暗室。
