OSI光电二极管

OSI光电二极管

OSI硅光电二极管总共有36种类型,包括1064nmNd:YAG光电二极管、Nd:YAG光电二极管、雪崩光电二极管(APD)、背照式SMT光电二极管、反向散射光电探测器、蓝色增强光电二极管、放大器混合型探测器滤光片组合、位置传感探测器、线性阵列光电二极管、紫外线增强100%QE光电二极管等等。

所属品牌: OSI Optoelectronics

产品介绍

OSI Optoelectronics硅光电探测器波段紫外-近红外

OSI硅光电二极管总共有36种类型,包括1064nmNd:YAG光电二极管、Nd:YAG光电二极管、雪崩光电二极管(APD)、背照式SMT光电二极管、反向散射光电探测器、蓝色增强光电二极管、放大器混合型探测器滤光片组合、位置传感探测器、线性阵列光电二极管、紫外线增强100%QE光电二极管等等。

硅光电二极管是一种半导体器件,用于检测紫外线至近红外区域的光。OSI Optoelectronics已开发出多种适用于该光谱范围内大量应用的OSI Optoelectronics硅光电二极管,这些OSI硅光电二极管适用于该波段内的众多应用,例如:位置感应、功率监测、X射线与伽马射线检测等。如需定制OSI光电二极管,请咨询我们。

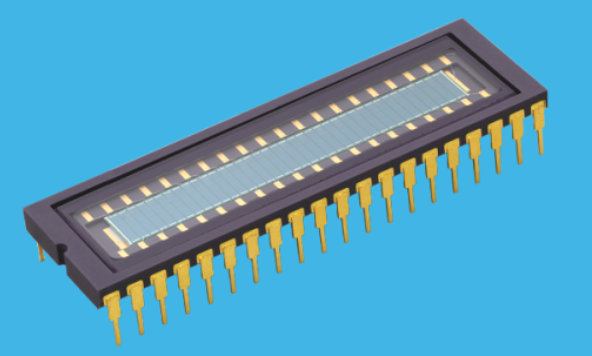

OSI线性阵列光电二极管

线性阵列光电二极管由彼此相邻放置的多个单元素光电二极管组成,在公共阴极基板上形成一维感测区域。它们可以同时测量一个或多个波长的移动光束它们具有低电串扰和相邻元件之间的超高均匀性,从而实现非常高精度的测量。在需要大量探测器时,线性阵列提供了一种低成本的替代方案。OSI线性阵列光电二极管针对紫外、可见或近红外范围进行了优化。

线性阵列光电二极管可以工作在光导模式(反向偏置)以减少响应时间,或者在光伏模式(无偏置)下用于低漂移应用。A2V-16可以耦合到任何闪烁体晶体,用于测量电磁频谱的X射线和伽马射线区域中的高能光子此外,它们经过机械设计,因此在需要超过16个元件的应用中,多个A2V-16可以首尾相连地安装在一起。

型号

每个元素有效面积直径

元素数量

间距

在1550nm响应率

电容

A2V-16

75µm

16

1.59mm

0.60A/W

170pF

A5C-35

75µm

35

0.99mm

0.65A/W

12pF

A5V-35

75µm

35

0.99mm

0.60A/W

340pF

A5V-35UV

75µm

35

0.99mm

0.06A/W@254nm

340pF

A5C-38

75µm

38

0.99mm

0.65A/W

12pF

A5V-38

75µm

38

0.99mm

0.60A/W

340pF

A2V-76

75µm

76

0.31mm

0.50A/W

160pF

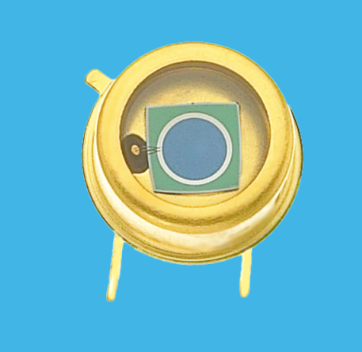

OSI 1064纳米Nd:YAG光电二极管

Nd:YAG系列OSI硅光电探测器针对1064nm波长(Nd:YAG激光光源)进行了优化。它们具有低电容和快速响应时间。由于其低噪声和高响应性,它们是测量低光强度的理想选择,例如测距应用中由Nd:YAG激光束照射物体反射的光。

OSI硅光电探测器既可以在光伏模式(无偏置)下运行,适用于对低噪声有要求的应用场景,也可以在光电导模式下偏置运行,适用于高速应用。

型号

有效面积

峰值波长

响应度

暗电流

电容

封装

PIN-5-YAG

5.1mm2

1000nm

0.4A/W

10nA

5pF

TO-5

PIN-100-YAG

100mm2

1000nm

0.4A/W

80nA

25pF

Metal

SPOT-9-YAG

19.6mm2

1000nm

0.4A/W

12nA

7pF

Metal

SPOT-11-YAG-FL

26mm2

1000nm

0.42A/W

14nA

12pF

Metal

SPOT-13-YAG-FL

33.7mm2

1000nm

0.42A/W

16nA

14pF

Metal

SPOT-15-YAG

38.5mm2

1000nm

0.42A/W

50nA

15pF

Metal

雪崩光电二极管

硅雪崩光电二极管利用内部倍增效应,通过碰撞电离实现增益。其结果是一系列优化的高响应度器件,表现出优异的灵敏度。OSI提供多种尺寸的OSI光电二极管,适用于光纤应用,这些OSI Optoelectronics硅光电二极管可配备平面窗口或球形透镜。

型号

有效面积直径

增益

灵敏度@增益M

暗电流@增益M

电容

封装

APD02-8-150-xxxx

0.2mm

100

50A/W

0.05nA

1.5pF

T-52

APD05-8-150-xxxx

0.5mm

100

50A/W

0.1nA

3pF

T-52

APD10-8-150-xxxx

1mm

100

50A/W

0.2nA

6pF

T-52

APD15-8-150-xxxx

1.5mm

100

50A/W

0.5nA

10pF

TO-5

APD30-8-150-xxxx

3mm

60

30A/W

1nA

40pF

TO-5

APD50-8-150-xxxx

5mm

40

20A/W

3nA

105pF

TO-8


蓝色增强光电二极管

       硅蓝色增强光电二极管用于需要高灵敏度和中等响应速度的应用,蓝色增强光电二极管系列在可见光蓝色区域增加了额外的灵敏度。光谱响应范围从3501100纳米,使得常规光伏器件非常适合可见光和近红外应用。这些OSI Optoelectronics硅光电二极管具有高分流电阻和低噪声,并具有长期稳定性。在直流或低速应用中,这些OSI光电二极管的无偏差运行可在较大的温度变化下保持稳定。对于高光强(大于10mW/cm2)情况,应考虑使用光导系列探测器以获得更好的线性度。

型号

有效面积

灵敏度

分流阻抗

上升时间

电容

封装

OSD1-5T

1mm2

0.21A/W

250GΩ

7ns

35pF

TO-18

OSD3-5T

3mm2

0.21A/W

100GΩ

9ns

80pF

TO-18

OSD5-5T

5mm2

0.21A/W

100GΩ

9ns

130pF

TO-5

OSD15-5T

15mm2

0.21A/W

50GΩ

12ns

390pF

TO-5

OSD60-5T

62mm2

0.21A/W

3GΩ

30ns

1800pF

TO-8

OSD100-5TA

100mm2

0.21A/W

2

45ns

2500pF

Special

PIN-040DP/SB

0.81mm2

0.20A/W

600GΩ

0.02ns

60pF

TO-18

PIN-040DP/SB

5.1mm2

0.20A/W

150GΩ

0.2ns

450pF

TO-5

PIN-10DP/SB

100mm2

0.20A/W

10GΩ

2ns

8800pF

BNC

PIN-10DPI/SB

100mm2

0.20A/W

10GΩ

2ns

8800pF

Metal

PIN- 220DP/SB

200mm2

0.20A/W

5GΩ

2ns

17000pF

Plastic

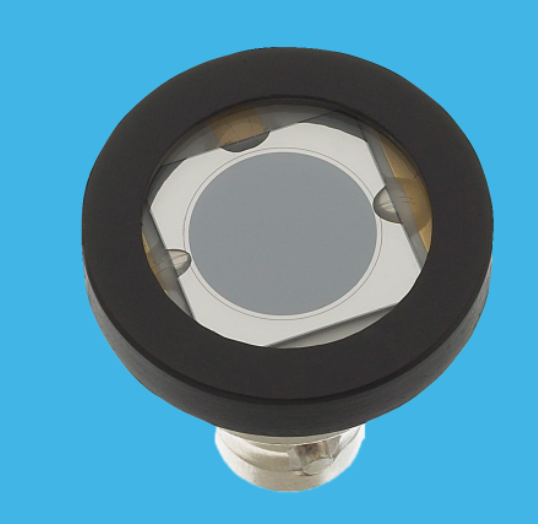

紫外线增强100%QE光电二极管

OSI光电提供两种不同的紫外线增强硅光电二极管系列。反转通道系列和平面扩散系列。这两个系列的器件都是专为电磁波谱紫外区的低噪声检测而设计的。

反转层结构UV增强光电二极管表现出100%的内部量子效率,非常适合低强度光的测量。它们具有高分流电阻、低噪声和高击穿电压。当施加510伏反向偏压,整个表面的响应均匀性和量子效率提高。在光伏模式(无偏置)下,电容高于扩散设备,但随着反向偏压的施加会迅速下降。与扩散器件相比,反转层器件的光电流非线性设置在较低的光电流下。在700nm以下,它们的响应度随温度变化不大。

型号

有效面积

灵敏度@254nm

分流电阻

电容

封装

UV-005

5.1mm2

0.14A/W

200MΩ

300pF

TO-5

UV-015

15mm2

0.14A/W

100MΩ

800pF

TO-5

UV-20

20mm2

0.14A/W

50MΩ

1000pF

TO-8

UV-35

35mm2

0.14A/W

30MΩ

1600pF

TO-8

UV-35P

35mm2

0.14A/W

30MΩ

1600pF

Plastic

UV-50

50mm2

0.14A/W

20MΩ

2500pF

BNC

UV-100

100mm2

0.14A/W

10MΩ

4500pF

BNC

UV-100L

100mm2

0.14A/W

10MΩ

4500pF

Low Profile


紫外增强近红外抑制光电二极管

OSI系列平面扩散结构的紫外增强型光电二极管与反转层器件相比显示出显著优势,如更低的电容和更高的响应时间。与反转层器件相比,这些器件表现出高达更高的光输入功率的光电流线性。他们相较于反转层器件具有相对较低的响应度和量子效率。目前有两种平面扩散紫外增强型光电二极管可供选择,UVDQ系列和UVEQ系列。这两个系列在电光特性上几乎相同,但UVEQ系列中,设备对近红外区域的响应被抑制。如果需要阻挡光谱中的近红外区域,这一点尤其可取。

型号

有效面积

峰值波长

分流电阻

反向电压

封装

UV-005EQ

5.7mm2

720nm

20GΩ

140V

TO-5

UV-005EQC

5.7mm2

720nm

20GΩ

140V

Ceramic

UV-013EQ

13mm2

720nm

10GΩ

280V

TO-5

UV-035EQ

34mm2

720nm

5GΩ

800V

TO-8

UV-035EQC

34mm2

720nm

5GΩ

800V

Ceramic

UV-100EQ

100mm2

720nm

2GΩ

2500V

BNC

UV-100EQC

100mm2

720nm

2GΩ

2500V

Ceramic
