HISpower黑体光源_ Infrasolid

HISpower黑体光源_ Infrasolid

HISpower黑体光源_Infrasolid的电阻温度系数很低,因此,热电阻和冷电阻几乎相同,从而简化了红外辐射光源的电气控制。Infrasolid先进的TO-8封装红外光源技术允许焊接蓝宝石、CaF₂和BaF₂窗口,可在-25°C至+85°C的宽温度范围内使用。

所属品牌: 德国Infrasolid

产品介绍

热辐射红外光源HISpower,独特的气密型TO-8封装技术,1W光输出功率

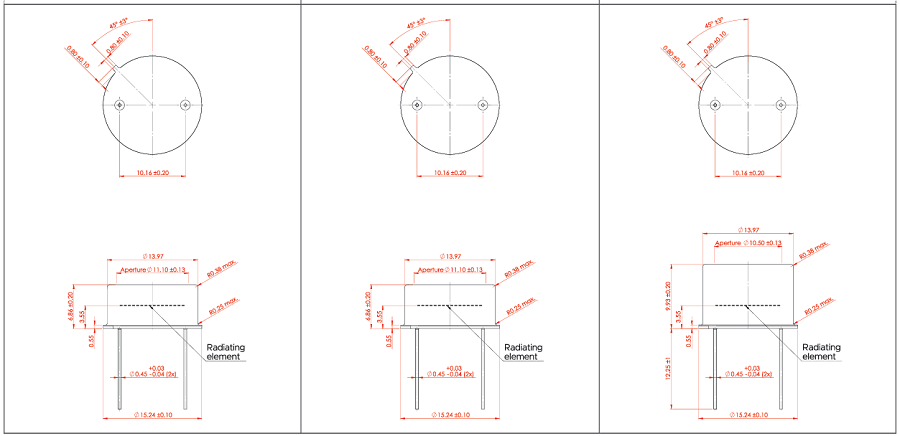

HISpower黑体光源_Infrasolid的尺寸和角辐射分布Angular radiation distribution图示:

HIS2000R-0

HIS2000R-A300-6/-C300-6

HIS2000R-A300-9/-C300-9

HIS2000R-0

 无窗口

(开放式)

HIS2000R-A300-6焊接蓝宝石窗口

 HIS2000R-C300-6胶合CaF₂窗口

 根据要求提供其他窗口

HIS2000R-A300-9焊接蓝宝石窗口

HIS2000R-C300-9胶合CaF窗口

根据要求提供其他窗口

带反射器,无准直器

带反射器,无准直器

带反射器,无准直器

无气体填充

N₂气体填充

 (可使用其他气体)

N气体填充

 (可使用其他气体)

HIS2000R-0WC

HIS2000R-CWC300

HIS2000R-BWC300

无窗口

(开放式)

焊接CaF₂窗口

焊接CaF窗口

温斯顿锥形准直器

温斯顿锥形准直器

温斯顿锥形准直器

无气体填充

N₂气体填充

 (可使用其他气体)

N气体填充

 (可使用其他气体)

角辐射分布Angular radiation distribution


德国Infrasolid在红外辐射光源方面具备专业的知识团队和丰富的经验,Infrasolid红外光源发射率接近黑体,还具备已经获得专利的纳米结构工艺技术和独特的外壳封装技术,这些为纳米红外光源奠定了基础。其中有一款HISpower系列发射器,集成了一个镀金反射器,可通过外壳窗口将辐射从后部引向前部,从而实现很高的效率。Infrasolid的所有发射器都能在电阻恒定的情况下实现最小漂移,HISpower黑体光源_Infrasolid的电阻温度系数很低,因此,热电阻和冷电阻几乎相同,从而简化了红外辐射光源的电气控制。Infrasolid先进的TO-8封装红外光源技术允许焊接蓝宝石、CaF₂和BaF₂窗口,可在-25°C+85°C的宽温度范围内使用。

1:HISpower系列纳米红外光源图示


热辐射红外光源HISpower的主要特点:

- 从2µm-20µm宽广的波长区间,适用于大量应用

- 行业标准及可定制的TO-8封装脉冲式黑体热辐射红外光源

- 专利纳米结构元件可产生黑体辐射光谱,与竞争对手比较最多可提高500%信号强度

- 可提供高达1W光输出功率,可用于精确测量

- 焊接工艺,高质量滤光镜为长期稳定运行提供保障,同时也通过了泄漏测试

热辐射红外光源HISpower的主要应用:

- 工程安全

- 排放监测

- 工业气体分析

- 水质分析

2:热辐射红外光源HISpower应用


气密型TO-8封装高功率红外光源HISpower系列参数表:

基本参数

标准保护帽

温斯顿锥准直

外罩长度

6.86 mm

9.93 mm

16.8 mm

封装结构

TO-8

辐射区域

40 mm²

辐射率

>0.9

辐射体温度

2.5W630°C

输出光功率

最大1W

最大730mW

最大830mW

最大电气功率(DC)

2.5 W

最大电压

3.8 V

最大电流

660 mA

调制频率*

4 Hz

波长区间**

2 to 20µm

充填气体

(开放)/氮气(有光窗)

产品名称/光镜选项

HIS2000R-0(开放)

HIS2000R-A300-6(焊接蓝宝石)

HIS2000R-C300-6(胶结氟化钙)

HIS2000R-A300-9(焊接蓝宝石)

HIS2000R-C300-9(胶结氟化钙)

HIS2000R-0WC(开放)

 HIS2000R-BWC300(焊接氟化钡)

 HIS2000R-CWC300(焊接氟化钙)

*50%调制深度, 方波信号, 50%占空比

**取决于滤光片透射率


HISpower系列纳米红外光源的表现对比:

3: 在典型NDIR气体传感器应用中TO-8封装红外光源的表现对比图

(4通道探头,200mm光路长度, 5Hz调制频率)



HISpower黑体光源_Infrasolid的调制频率与传感器信号曲线图:


4: TO-8封装红外光源在典型NDIR气体传感器应用中调制频率与传感器信号的对应关系

(4通道检测器, 200mm光路长度)

 左图: 中心波长3.3µm带宽范围160nm滤光片; 右侧: 中心波长10.35µm带宽范围200nm滤光片
